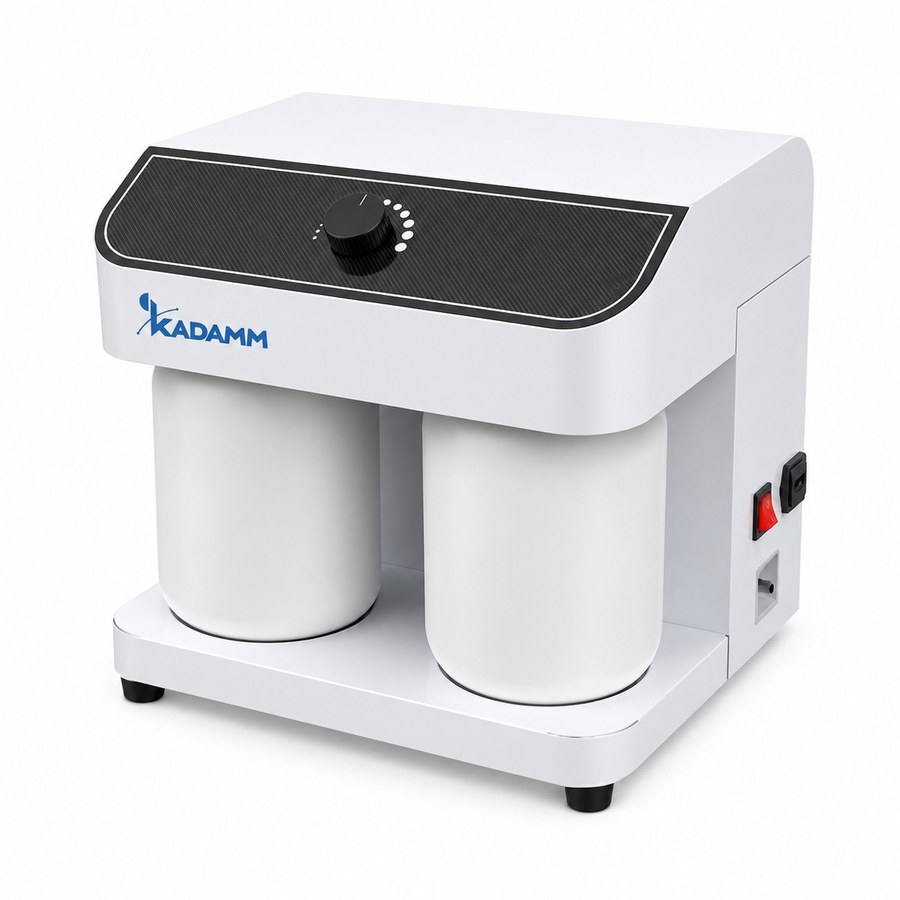

KADAMM ГС3 — Скрубберы выхлопных газов

Скрубберы выхлопных газов KADAMM ГС3 нейтрализуют кислые пары, которые выделяются при разложении проб. Карточка объединяет два исполнения, очищающих газ по-разному. В KADAMM ГС-3 ступеней две — щелочной раствор, затем дистиллированная вода для доочистки; поток 40 л/мин, полипропиленовые ёмкости по 3 л, щёлочь концентрацией 10–35 %, питание 100–240 В 50/60 Гц при потреблении 50 Вт, размеры 355×310×360 мм, вес 15 кг. В KADAMM ГС-2 к воде и щёлочи добавлена третья среда, активированный уголь; производительность 2.4 м³/ч, разрежение до 0.04 МПа, размеры 390×340×550 мм, вес 25 кг нетто и 43 кг брутто.

Поток у двух исполнений один и тот же, отличаются они другим

С этого и нужно начинать выбор: 2.4 м³/ч у ГС-2 и 40 л/мин у ГС-3 — одна величина в двух разных единицах. За час при сорока литрах в минуту проходит 2400 литров, а это и есть 2.4 кубометра. Сравнивать исполнения по производительности, таким образом, нет смысла — газа через них идёт поровну. Разница в составе улавливаемых веществ и в величине разрежения. ГС-3 — это две жидкостные ступени плюс регулятор расхода на насосе. В ГС-2 после водной и щелочной обработки стоит ещё сухая ступень сорбции на активированном угле, а разрежение доходит до 0.04 МПа. Отсюда и разные габариты и вес: угольной ступени нужен объём, поэтому аппарат на 19 см выше и на 10 кг тяжелее.

Когда нужна угольная ступень

Вода и щёлочь задерживают вещества, которые хорошо растворяются в воде или вступают в реакцию со щелочью: пары соляной, азотной и серной кислот, оксиды азота, диоксид серы. С летучей органикой дело обстоит иначе — значительная доля ацетона, спиртов, эфиров и хлорированных углеводородов проскакивает через обе жидкостные ступени почти беспрепятственно. Её улавливает активированный уголь, причём не за счёт химической реакции, а физической сорбцией в развитой системе пор. Отсюда простое правило. Органический растворитель присутствует в пробах или заложен в методике — нужно исполнение с углём. Пробы разлагают только минеральными кислотами — хватит двух жидкостных ступеней, а угольный картридж окажется бесполезным расходником. Учтите и обслуживание: насыщенный уголь приходится менять, тогда как водно-щелочные ступени восстанавливают обычной заменой раствора.

Чем на практике удобны полипропиленовые ёмкости 3 л

В исполнении ГС-3 и щелочная, и водная ёмкость рассчитаны на 3 л и сделаны из полипропилена. От объёма прямо зависит, сколько аппарат проработает до замены раствора: при той же нагрузке 3 л хватает приблизительно в два раза дольше, чем ёмкости 1.7 л в KADAMM ГС1. Если блок разложения загружен всю смену, это означает замену раствора в конце рабочего дня вместо остановки посреди серии. Материал тоже подобран осознанно: полипропилен выдерживает и концентрированную щёлочь, и кислый конденсат, не мутнеет от реактивов в отличие от ряда других полимеров и мало весит, так что ёмкость снимает и устанавливает один сотрудник. Контур собран на магистралях из перфторированного фторопласта, устойчивого к щелочам и кислотам; корпус из листового металла.

Регулятор расхода и разрежение 0.04 МПа

Для ГС-2 паспорт указывает разрежение до 0.04 МПа. Этот параметр встроенного источника тяги показывает, с каким запасом пары будут протянуты через длинную или разветвлённую трассу, — и запас тем важнее, чем длиннее магистраль и чем больше на ней точек отсоса. В ГС-3 на насосе разрежения стоит регулятор расхода, поэтому тягу настраивают под конкретный источник паров, а не держат постоянно на пределе. Польза от этого больше, чем видно на первый взгляд: при лишнем разрежении открытые горловины подсасывают вместе с парами воздух из помещения, раствор бурлит интенсивнее, аэрозоля уносится больше, а щёлочь расходуется быстрее. С правильно выставленной тягой реактива уходит меньше, а аппарат шумит меньше. Ещё одна деталь ГС-3 — крышка на демпфере, которая держится под любым углом; при ежедневной замене растворов в тесном шкафу это ощутимо.

Что источник не публикует

Эффективность очистки в процентах для обоих исполнений в паспортных данных не указана, и придумывать её мы не стали — в соответствующей строке таблицы характеристик написано «уточняйте». Для ГС-2 источник также не содержит сведений о ёмкостях растворов, концентрации щёлочи, присоединении, материалах контура и питании. Когда процент очистки обязателен для тендерной документации, обратите внимание на KADAMM ГС-В— у него заявлено не ниже 99 % при расходе 60 л/мин. Если пары нужно собрать с нескольких горловин в общий поток, используйте колпаки KADAMM ГС-К на 8–20 портов.

В комплект KADAMM ГС3 входят паспорт изделия и руководство по эксплуатации, оба на русском языке. На аппарат оформлена декларация о соответствии регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; имеется также маркировка CE, а выпуск ведётся по системе менеджмента качества ISO 9001. Для исполнения ГС-3 нужна сеть 100–240 В 50/60 Гц, мощность потребления — 50 Вт.

Рабочие среды — кислые пары и растворы щёлочи с концентрацией 10–35 %, поэтому с ёмкостями обращаются только в защите глаз и кожи, предписанной паспортом реагента. Растворы находятся в ёмкостях из полипропилена; у ГС-3 трубки контура сделаны из перфторированного фторопласта, корпус — из листового металла. Вытяжную вентиляцию аппарат не отменяет, он лишь уменьшает выброс, так что ставить его следует в вытяжной шкаф или под зонт.

• Обращение со щёлочью — раствор готовят и заменяют в защитных очках и перчатках: сами полипропиленовые ёмкости лёгкие, а вот налитая в них жидкость агрессивна.
• Смена картриджа с углём (ГС-2) — после насыщения сорбция прекращается; снятый картридж сдают в утилизацию как отход с поглощёнными веществами.
• Защита от поражения током — подключение только к заземлённой розетке; ГС-3 рассчитан на 100–240 В 50/60 Гц и потребляет 50 Вт.
• Включение и выключение — сначала запускают тягу, потом подают пары, а отключают в обратном порядке; иначе пары задерживаются в трассе и оседают конденсатом.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Ни для одного исполнения источник не приводит процент очистки. По ГС-2 к тому же отсутствуют сведения о ёмкостях, концентрации щёлочи, способе присоединения, материалах контура и питании: эти параметры сверяют с паспортом конкретной партии — уточняйте у менеджера.

Аппарат KADAMM ГС3 ставится на стол, весит 15–25 кг и присоединяется к установке, которая уже работает. Лаборатория справляется с вводом сама примерно за пару часов. Для первого пуска советуем такую последовательность:

Обслуживание в процессе эксплуатации

• Щёлочь — выработку отслеживают по индикатору или по pH, меняют раствор по регламенту из первых циклов. Если выпадают соли, концентрацию стоит уменьшить.
• Вода во второй ступени — заменяется одновременно со щёлочью, а то и чаще; мутная вода говорит о том, что на ступень пришлась ощутимая нагрузка.
• Картридж с углём (ГС-2) — расходник, который меняют, когда он насыщается; об этом сигнализирует запах растворителя на выходе.
• Трубки из фторопласта — при переходе на другой режим их промывают водой; переломленные и треснувшие куски меняют, так как через них подсасывается воздух и падает тяга.
• Регулировка расхода — проверяют, как ходит регулятор, и перенастраивают его, если изменилась трасса или количество точек отсоса.
