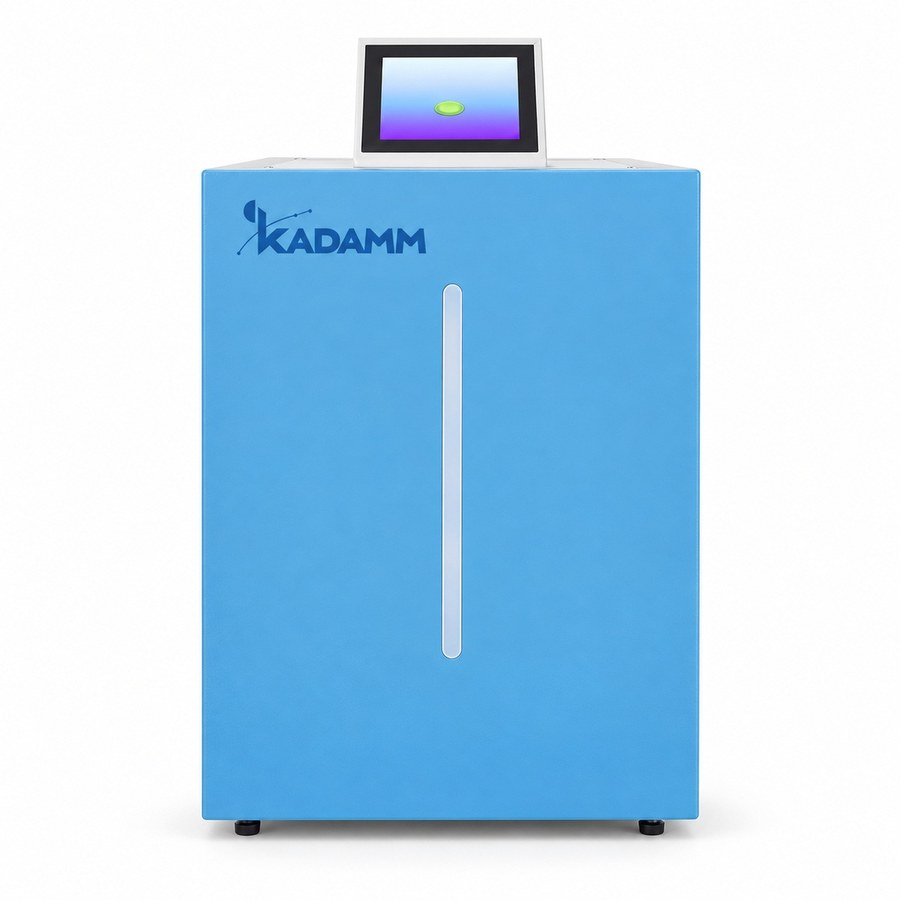

KADAMM ВА-Д35 — Вакуумный дегазатор, 35 л

Растворённый газ из 35 л раствора KADAMM ВА-Д удаляет комбинацией трёх воздействий — нагрева, циркуляции и разрежения. Нагрев идёт от комнатной температуры до +50.0 °C, шаг установки 0.1 °C, температура держится с точностью ±0.2 °C; разрежение выставляется в диапазоне 0.01–0.085 МПа с шагом 0.01 МПа. Прибором управляют с сенсорной панели 7 дюймов в ручном либо автоматическом режиме; в автоматике налив, нагрев, перемешивание и дегазация идут без участия оператора, а дозированный налив и слив выполняются с точностью ±10 %. Кроме того, есть преднагрев, калибровка вакуума, температуры и расхода, сохранение настроек, самодиагностика с сообщениями на экране, промывка магистралей одной кнопкой (рабочая ёмкость съёмная) и УФ-обеззараживание. Питание 220 В ±10 % 50 Гц, потребляемая мощность 1500 Вт, размеры 550×580×850 мм, вес 45 кг.

Откуда в растворе растворённый газ и чем он вредит

Всякая жидкость, побывавшая в контакте с воздухом, содержит растворённый газ; сколько именно — задаёт закон Генри, по которому растворимость пропорциональна давлению газа над поверхностью. В открытой ёмкости раствор насыщается воздухом до равновесия, а неприятности возникают на следующих стадиях. Полимерные и силиконовые компаунды при отверждении выпускают воздух пузырями, и отливка идёт в брак. Питательные среды для клеточных культур получают с ним кислород, который ускоряет окисление компонентов. При розливе пузыри нарушают точность дозы, в ультразвуковых измерениях микропузыри рассеивают сигнал. Просто дать раствору отстояться бесполезно: газ уйдёт, только если сместить равновесие — понизить давление над жидкостью, нагреть её или обновлять поверхность. Дегазатор применяет все три приёма одновременно, поэтому укладывается в один цикл вместо суток.

Нагрев, циркуляция и разрежение за один цикл: роль каждого процесса

Главную работу делает разрежение: над жидкостью падает парциальное давление газа, и растворённый газ стремится выйти наружу, потому что так сдвигается равновесие. Глубину можно выбирать в пределах 0.01–0.085 МПа. Слабое разрежение выводит газ неторопливо и без пены, максимальное ускоряет процесс, но тогда оператору приходится контролировать вспенивание. Нагрев помогает с той же стороны, ведь у воды и у большинства жидкостей растворимость газов снижается при повышении температуры. Верхняя граница +50 °C выбрана намеренно и недостатком не является: при более высокой температуре повреждаются термолабильные компоненты, ради сохранности которых среду и дегазируют. Третья задача, обновление поверхности, ложится на циркуляцию. Выйти газ может лишь через границу раздела фаз; в неподвижной жидкости верхний слой быстро обедняется, тогда как нижний так и остаётся насыщенным, а перемешивание всё время поднимает к поверхности свежие порции. Порознь эти способы действуют медленно, а в сочетании укладываются в один цикл.

Зачем дегазатору ±0.2 °C при разрешении 0.1 °C

Кажется, что аппарату с потолком в пятьдесят градусов столь точная регулировка ни к чему. Однако температура в нём служит параметром процесса, а не только способом подогреть раствор. От неё зависит растворимость газа, поэтому при методике с воспроизводимой степенью дегазации температуру важно удерживать на уставке, а не только выходить на неё. Есть и второй довод, связанный со средами. Сыворотки, питательные среды и растворы, идущие на розлив, плохо переносят перегрев, и отклонение на пару градусов способно превратить годную партию в брак. При разрешении 0.1 °C уставку выставляют ровно так, как записано в методике, без округления до целого значения. Ещё одна полезная функция — преднагрев: жидкость доводится до рабочей температуры заранее, так что дегазация не стартует на холодном растворе, из которого газ выходил бы гораздо медленнее.

Калибровка, память режимов, самодиагностика и промывка: что берёт на себя автоматика

Простую вакуумную ёмкость с подогревом от этого прибора отделяют четыре функции. Первая — калибровка по вакууму, температуре и расходу: показания сверяются с эталоном, а это обязательное условие для аттестуемой лаборатории, иначе прибор не включить в систему качества. Вторая — память: отработанные режимы сохраняются, и перед очередной партией методику не приходится вводить повторно. Третья — самодиагностика, которая сообщает о нештатной ситуации прямо во время работы, не дожидаясь её окончания. Четвёртая — промывка магистралей одной кнопкой; вместе со съёмной рабочей ёмкостью она снимает проблему перекрёстного загрязнения: при смене раствора контур отмывается без разборки, ёмкость же снимают и моют отдельно. Кроме того, предусмотрено ультрафиолетовое обеззараживание — на случай, когда раствор остаётся в приборе от партии к партии: тёплая питательная среда хорошо подходит для роста микрофлоры, и при длительном хранении это самостоятельная проблема.

Что не указано в паспорте и какие приборы работают рядом

Три параметра в источнике отсутствуют, и мы их не домысливаем: тип присоединения, число каналов обработки и остаточное содержание газа после дегазации в процентах. Поэтому в таблице характеристик там написано «уточняйте», а значения подтверждаются по паспорту конкретной поставки. Когда методика нормирует остаточное содержание газа, запросите эту величину у менеджера ещё до заказа. Внешняя обвязка не нужна: разрежение прибор создаёт сам, за цикл загружается 35 л. Если требуется не дегазировать раствор, а поддерживать давление в стороннем аппарате, подойдут вакуум-контроллеры KADAMM ВА-К и KADAMM ВА-К1; для разделения фаз или экстракции под разрежением в стеклянном сосуде предназначены сепараторы — KADAMM ВА-С объёмом 10–100 л.

В комплект KADAMM ВА-Д входят паспорт изделия и руководство по эксплуатации на русском языке. Прибор имеет декларацию соответствия техническим регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», маркировку CE и выпускается в системе менеджмента качества ISO 9001. Питается от сети 220 В ±10 % 50 Гц, мощность потребления 1500 Вт.

За один цикл прибор обрабатывает 35 л раствора при разрежении 0.01–0.085 МПа и температуре от комнатной до +50.0 °C. Для встроенного ультрафиолетового обеззараживания действуют обычные меры предосторожности: конструкция не допускает работы излучателя с открытым контуром, и эту блокировку обходить запрещено. Прибор весит 45 кг, его габариты 550×580×850 мм, поэтому ставится он стационарно.

• Электробезопасность — нужна отдельная заземлённая линия с автоматом, рассчитанная на 1500 Вт; сеть 220 В, допуск ±10 %.
• Ультрафиолетовое обеззараживание — излучатель включается только в закрытом контуре; нельзя смотреть прямо на источник и работать со снятой ёмкостью.
• Работа под разрежением — атмосферу напускают штатными средствами прибора, а рабочую ёмкость снимают лишь после того, как давление выровняется.
• Термолабильные среды — предел +50 °C задан конструкцией; если среда не выдерживает даже его, работают у нижней границы диапазона.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Тип присоединения, число каналов обработки и остаточное содержание газа после дегазации в источнике не приводятся — их подтверждают по паспорту конкретной поставки, уточняйте у менеджера.

Прибор KADAMM ВА-Д стационарный: масса 45 кг, полная загрузка 35 л раствора. Лаборатория своими силами вводит его в работу за рабочий день. Для первого запуска советуем такую последовательность:

Обслуживание в процессе эксплуатации

• Промывка контура — при каждой замене раствора: встроенная промывка магистралей, а рабочую ёмкость снимают и моют отдельно.
• Калибровка — с периодичностью, которую задаёт регламент вашей СМК: встроенные средства калибруют расход, температуру и вакуум.
• УФ-излучатель — расходник, ресурс которого ограничен: меняют его согласно руководству, включать при открытом контуре нельзя.
• Магистрали и уплотнения — проверяют, не затвердели ли и нет ли подтёков; если контур негерметичен, прибор просто не сможет набрать заданное разрежение.
• Сообщения самодиагностики — требуют внимания: появляясь в ходе цикла, они сигнализируют об отклонении раньше, чем партия окажется испорчена.
