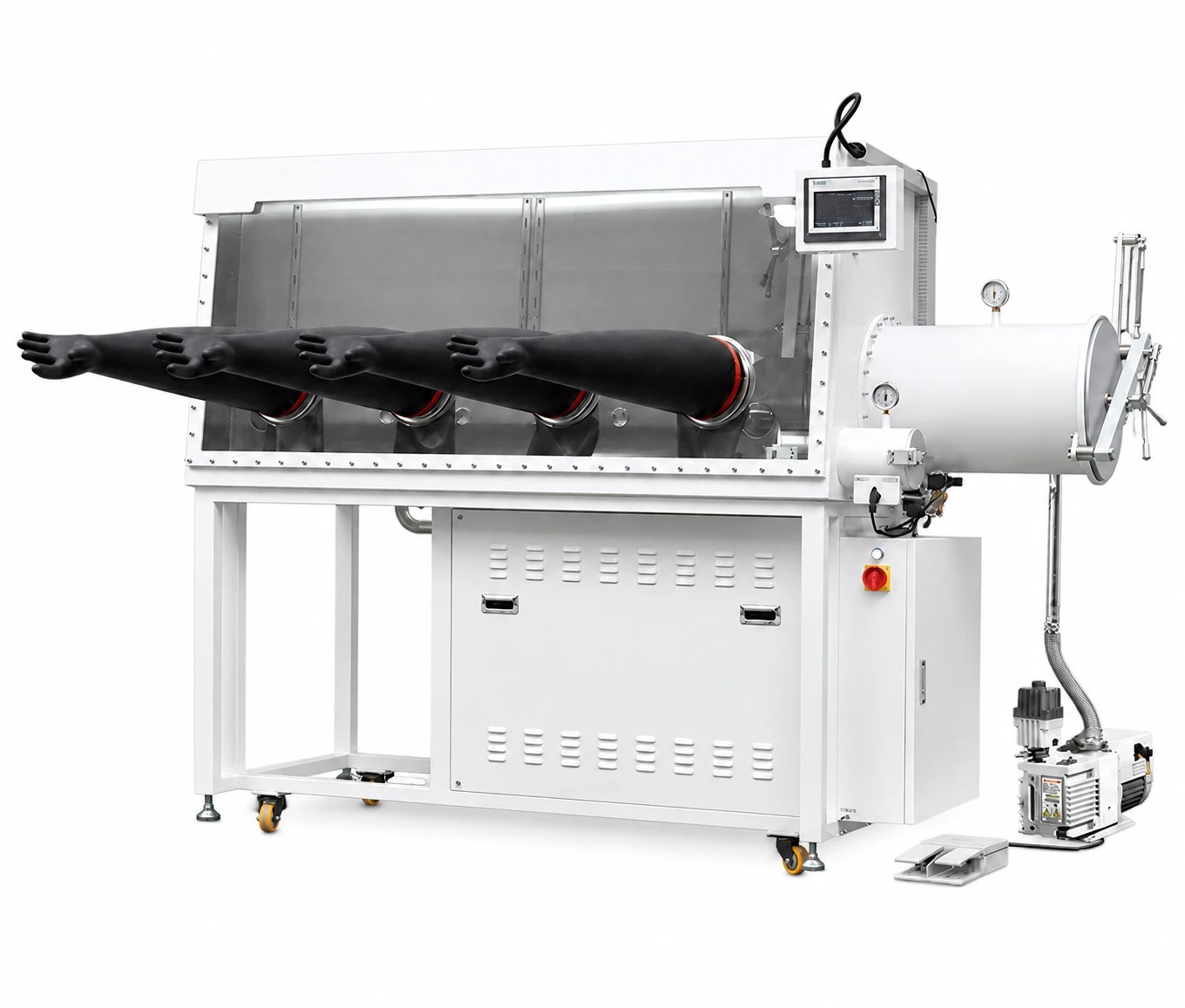

KADAMM ПБО — Перчаточный бокс с системой очистки газа, H₂O и O₂ менее 0,1 ppm
Герметичные боксы с автоматической очисткой среды: содержание влаги и кислорода ниже 0,1 ppm. Анализаторы USA AII и Vaisala, скорость утечки менее 0,001 об.%/ч. Четыре типоразмера камеры; фильтрация HEPA или ULPA добавляется к любому.
Исполнения и артикулы
Боксы с системой очистки газа различаются размером камеры и числом перчаточных портов — то есть тем, сколько операторов работает одновременно. Уровень среды одинаков во всех: H₂O и O₂ менее 0,1 ppm.
Конфигурация камеры
Система фильтрации
О серии
KADAMM ПБО — перчаточные боксы, в которых оператор работает руками внутри инертной среды. Система очистки непрерывно удаляет влагу и кислород, удерживая их ниже 0,1 ppm, а анализаторы показывают фактический состав в реальном времени. Применяются там, где материал портится от контакта с воздухом за минуты.
Как этот прибор называют
В каталогах и техзаданиях он встречается как перчаточный бокс, анаэробный бокс, бокс с инертной атмосферой или лабораторный изолятор — речь об одном и том же изделии: герметичной камере, внутри которой оператор работает руками через перчатки, не разрывая среду. Мы называем его перчаточным боксом, потому что так он проходит в спецификациях на закупку.
Что входит в конфигурацию
Комплектация согласуется под задачу: типоразмер камеры, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под процесс. Каждый бокс собирается под конкретный процесс, поэтому начинать разговор лучше с задачи: пришлите требования к среде и габаритам, подберём конфигурацию и посчитаем срок изготовления.
Почему выбирают KADAMM ПБО
| Замкнутый контур вместо постоянной продувки | Система очистки прогоняет газ по кругу, снимая влагу и кислород, а не выбрасывает его наружу. Для длительной работы это разница между расходом газа на поддержание среды и расходом на её непрерывное создание заново. |
| Уровень, недостижимый продувкой | Простая продувка азотом опускает содержание кислорода и влаги до определённого предела и дальше упирается в чистоту газа. Контур с очисткой снимает остаточные количества и держит уровень, который продувкой не получить. |
| Герметичность проверяется, а не заявляется | Скорость утечки контролируется при приёмке по нормативу менее 0,001 об.%/ч и попадает в протокол. Это ключевой параметр бокса: негерметичная камера не удержит среду независимо от того, какая в ней стоит система очистки и какие анализаторы показывают на дисплее. |
| Оператор работает внутри среды | Отличие от шкафа принципиальное: в шкафу изделие лежит, в боксе с ним работают руками через перчатки, не разрывая среду. Операция, которая в обычном помещении испортила бы материал, выполняется целиком в контролируемой атмосфере. |
| Состав среды виден непрерывно | Анализаторы влаги и кислорода показывают текущий уровень в камере в реальном времени, а не подтверждают его разово при вводе в эксплуатацию. Отклонение видно сразу, а не по испорченной партии через неделю. |
| Конфигурация собирается под процесс | Типоразмер камеры, число перчаточных портов, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под конкретную операцию. Готовой полки с боксами не бывает: каждый собирается под задачу. |
Как выбрать бокс под задачу
Боксы различаются не «качеством», а тем, какую задачу они решают. Порядок вопросов, по которым подбирается конфигурация:
| Что именно защищаем | Если материал портит влага — хватит сухого хранения и работать внутри не нужно, смотрите шкафы серии ШСХ: они дешевле и проще в эксплуатации. Бокс нужен тогда, когда с материалом работают руками, не выпуская его из контролируемой среды. |
| Влага или кислород | Влага снимается и сухим хранением, и продувкой. Кислород — только вытеснением инертным газом с контролем по анализатору. Если в процессе критично окисление, это определяет всю конфигурацию. |
| Нужен ли вакуум | Разрежение убирает адсорбированную влагу и растворённые газы, до которых продувка не достаёт, и ускоряет вытеснение воздуха циклами откачка–заполнение. Но не всякий материал можно откачивать: порошки, пористые образцы и упаковку с газом внутри — нельзя. |
| Как часто передаётся материал | При редких передачах подходит вакуумный шлюз. При десятках передач за смену цикл откачки становится узким местом процесса, и берут атмосферный продувочный шлюз. |
| Сколько операторов работает одновременно | Число перчаточных портов задаётся не размером камеры, а тем, сколько рук должно быть внутри. Двум операторам на двухпортовой камере работать нельзя. |
| Нужна ли повторяемость цикла | Если режим должен быть одинаковым от партии к партии и предъявляться при аудите, берут исполнение с автоматикой: ручной цикл зависит от того, кто стоит у клапана. |
Пришлите описание процесса — что за материал, какие операции внутри, какой уровень по влаге и кислороду нужен. Подберём конфигурацию и посчитаем срок.
Кому подходит
Бокс берут, когда обычного сухого хранения недостаточно: нужна не низкая влажность, а среда с заданным составом газа или разрежением.
- Литий-ионные технологии. Сборка и исследование элементов, где влага разрушает электролит.
- Материаловедение. Работа с порошками и составами, окисляющимися на воздухе.
- Полупроводники и OLED. Операции с открытыми кристаллами и органическими слоями.
- Лазерная сварка и пайка. Процессы, требующие среды без кислорода.
- Ядерная и аэрокосмическая отрасль. Материалы, чувствительные к атмосфере.
Если задача — только защитить от влаги, смотрите шкафы сухого хранения серии ШСХ: они проще в эксплуатации.
Конструктивные особенности
Информация для заказа
| Конфигурация камеры | Стандартное | С фильтрацией HEPA или ULPA |
|---|---|---|
| Типоразмер МИНИ · 780×650×700 мм | KADAMM ПБО-МИНИ | KADAMM ПБО-МИНИ-Ф |
| Типоразмер 2 · 1220×760×900 мм | KADAMM ПБО-2 | KADAMM ПБО-2-Ф |
| Типоразмер 3 · 2730×1000×900 мм | KADAMM ПБО-3 | KADAMM ПБО-3-Ф |
| Типоразмер 4 · 2640×950×2100 мм | KADAMM ПБО-4 | KADAMM ПБО-4-Ф |
Стандартное — замкнутый контур очистки, H₂O и O₂ менее 0,1 ppm · С фильтрацией HEPA или ULPA — плюс фильтрация HEPA или ULPA
Исполнение с фильтрацией HEPA или ULPA добавляется к любой конфигурации и даёт классы чистоты 10 / 100 / 1000.
Пример заказа: KADAMM ПБО-МИНИ — перчаточный бокс с замкнутой системой очистки газа, камера 780×650×700 мм, H₂O и O₂ менее 0,1 ppm
ПБО — серия · МИНИ — типоразмер камеры 780×650×700 мм · — замкнутый контур очистки: H₂O и O₂ менее 0,1 ppm, анализаторы влаги и кислорода
Технические характеристики
| Параметр | Значение |
|---|---|
| Среда в камере | H₂O и O₂ менее 0,1 ppm |
| Анализатор кислорода | USA AII, точность ±0,1 ppm, электрохимическая ячейка; по запросу — циркониевый датчик |
| Анализатор влаги | Vaisala (Финляндия), точность ±0,1 ppm, диапазон 0–1000 ppm |
| Очистка газа | Автоматическое удаление H₂O и O₂, одноколонная система с автоматической регенерацией; по запросу — двухколонная |
| Рабочие газы | N₂, Ar, He чистотой не ниже 99,999% |
| Газ регенерации | Смесь: 5–10% H₂, остальное — рабочий газ, чистота не ниже 99,999% |
| Окно | Закалённое стекло 8 мм либо поликарбонат 10 мм — по выбору |
| Перчаточный порт | Диаметр 220 мм, уплотнение кольцом; алюминиевый сплав либо полиформальдегид |
| Перчатки | Бутилкаучук |
| Фильтры | На входе и выходе, задерживают частицы менее 0,3 мкм |
| Освещение | Светодиодное, в верхней части смотрового окна |
| Вакуумный насос | Пластинчато-роторный с фильтром масляного тумана, производительность 8 м³/ч, разрежение менее 2×10⁻³ мбар |
| Циркуляция | Безмасляный высокоскоростной вентилятор, 0–90 м³/ч |
| Скорость утечки | Менее 0,001 об.%/ч — проверяется при приёмке |
| Питание | 230 В, 50/60 Гц, 10 А; по запросу 115 В, 50/60 Гц, 20 А |
| Масса и мощность | Уточняются при согласовании конфигурации |
Габариты и параметры камеры приведены для стандартных типоразмеров. Масса, потребляемая мощность и срок изготовления уточняются при согласовании конфигурации.
Линейки боксов и шкафов сухого хранения KADAMM
| Параметр | KADAMM ШСХ | KADAMM ПБО |
|---|---|---|
| Формат | Шкафы сухого хранения | Перчаточные боксы с системой очистки газа |
| Объём | 115–1428 л | под заказ |
| Исполнения по влажности | А / Б / В / Н | см. матрицу |
| Габариты В×Ш×Г | 9 типоразмеров | см. таблицу |
| Карточка серии | Открыть | ← Вы здесь |
Вся линейка — девять типоразмеров
вы здесьKADAMM ПБВ · вакуумный
нержавеющая сталь, −0,1 МПаKADAMM ПБА · акриловый
прозрачный, ±1000 Па
Где применяется
Типовые сценарии использования
Бокс покупают не «для чистоты вообще», а под операцию, которую иначе выполнить нельзя. Самые частые:
- Бокс для сборки аккумуляторов. Сборка и разборка литиевых ячеек, нанесение электродных масс, взвешивание солей — операции, где контакт с влагой воздуха портит материал необратимо.
- Металлорганика и катализаторы. Навеска и перенос реактивов, которые на воздухе разлагаются или воспламеняются.
- Подготовка образцов под анализ. Пробоподготовка целиком внутри камеры, чтобы результат отражал свойства материала, а не степень его окисления по дороге к прибору.
- Приёмка и ввод в эксплуатацию. Проверка скорости утечки и выхода на режим по анализаторам — до того, как внутрь попал первый образец. Протокол приёмочных испытаний остаётся у заказчика.
Монтаж и ввод в эксплуатацию
- Место установки. Ровная устойчивая поверхность, свободный доступ к задней стенке для подключения газа и вакуума.
- Питание. Розетка с заземляющим контактом; параметры сети сверьте с паспортом изделия.
- Газовая линия. Подводится подготовленным персоналом. Чистота газа напрямую ограничивает достижимый уровень в камере.
- Вакуумный насос. Устанавливается рядом, подключается через фильтр масляного тумана.
- Приёмка. Проверка скорости утечки и выхода на режим по анализаторам, сверка комплектности по паспорту.
Что подтверждается при приёмке
| Скорость утечки | Проверяется по нормативу менее 0,001 об.%/ч. Это ключевой параметр: негерметичный бокс не удержит инертную среду независимо от системы очистки. |
| Состав среды | Показания анализаторов влаги и кислорода при выходе на режим. |
| Вакуум | Достижение заявленного разрежения и удержание его без подкачки. |
| Документы | Паспорт изделия, руководство по эксплуатации, протокол приёмочных испытаний. Для тендерных процедур предоставляются по запросу. |
Ввод в режим и работа оператора
- Шаг 1. Продувка камеры. Воздух вытесняется рабочим газом до выхода анализаторов на заданный уровень. Время зависит от объёма камеры и чистоты подаваемого газа: грязный газ не даст выйти на режим вообще.
- Шаг 2. Контроль герметичности. Перед работой проверяют, держит ли камера уровень без подкачки. Рост показаний при закрытом боксе означает утечку, и её ищут до загрузки, а не после.
- Шаг 3. Загрузка через шлюз. Материал помещают в шлюз, шлюз откачивают и продувают, и только потом открывают во внутреннюю камеру. Пропущенный цикл шлюза сбрасывает среду в основном объёме.
- Шаг 4. Работа через перчатки. Перчатки надевают без спешки и проверяют на целость перед каждой сменой: прокол сводит на нет работу всей системы очистки, а обнаруживается он по росту показаний анализатора.
- Шаг 5. Выгрузка. Готовый материал выводят тем же шлюзом. Если изделие должно остаться в инертной среде, его упаковывают ещё внутри камеры.
- Шаг 6. Между сменами. Камеру оставляют закрытой под рабочим газом: повторный выход на режим с нуля занимает больше времени и расходует больше газа, чем поддержание.
Время выхода на режим и расход газа зависят от объёма камеры, чистоты линии и режима работы. Ориентир под ваш процесс уточняйте при подборе конфигурации.
Эксплуатация и меры предосторожности
- Рабочие газы подаются от подготовленной линии; чистота газа влияет на достижимый уровень влаги и кислорода напрямую.
- Перчатки — расходный элемент: их состояние проверяют регулярно, прокол перчатки сводит на нет всю работу системы очистки.
- Шлюз откачивают и продувают перед каждой передачей, иначе воздух попадает в основную камеру.
- Помещение с боксом, работающим на инертном газе, должно проветриваться.
- Вакуумный насос требует контроля уровня масла и замены фильтра по регламенту производителя насоса.
Заводские опции
Устанавливаются на производстве при заказе. Указывайте опции при оформлении заявки — в конфигураторе или в письме менеджеру.
| Опция | Что даёт |
|---|---|
| Фильтрация HEPA или ULPA | Дополнительно к очистке газа убирает из камеры частицы и пыль: классы чистоты 10, 100, 1000. Ставится на любую конфигурацию камеры, артикул получает суффикс «-Ф». Три схемы работы: замкнутый контур — газ циркулирует внутри без подмеса наружного воздуха; открытый контур — фильтры на входе и выходе; регулируемый поток — переключение между ними. Контур настраивается на избыточное давление, чтобы защищать содержимое, либо на пониженное, чтобы защищать оператора. |
| Система адсорбции органических растворителей | Нержавеющая сталь SUS 304, 3 мм; внутренний объём 220 мм в диаметре на 450 мм высоты, активированный уголь. |
| Холодильник −35 °C | Отдельный контур управления, встраивается сбоку камеры. Объём 18 или 32 л, корпус из нержавеющей стали 304, пять подвижных полок, хладагент R404. |
| Нагреваемый шлюз до 200 °C | Большой шлюз с системой нагрева, поддержание температуры ±1 °C. |
| Двухколонная система очистки | Повышает производительность и сокращает паузы на регенерацию. |
| Циркониевый датчик кислорода | Вместо электрохимической ячейки — по требованиям процесса. |
Конфигуратор заказа
Выберите модели и количество — получите готовую спецификацию для заявки.
Комплект поставки и гарантия
- ✓ Бокс KADAMM ПБО в согласованной конфигурации — 1 шт.
- ✓ Перчатки и манжеты — по спецификации заказа
- ✓ Комплект подключения газа и вакуума — по спецификации
- ✓ Кабель питания с заземляющим контактом
- ✓ Руководство по эксплуатации и документы для приёмки
- ✓ Протокол проверки скорости утечки при приёмке
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Часто задаваемые вопросы
Что нужно к боксу помимо самого изделия
Шкаф сухого хранения работает в связке с остальным оснащением участка: без заземления и антистатики на рабочем месте защита разрывается там, где компонент достают из шкафа.
Полезные статьи
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Нагреватели, термопары, футеровка и ЗИП под заказ
* Внешний вид товара может отличаться от изображений на сайте в зависимости от конфигурации, типоразмера и комплектации. Комплектация и характеристики (объём камеры, мощность, контроллер, нагреватель) зависят от исполнения — актуальные данные см. в таблице «Технические характеристики».
** Технические характеристики и комплектация могут быть изменены производителем без предварительного уведомления. Актуальные данные уточняйте у менеджера.
