Diamond SX400 Проходной измеритель КСВ и мощности 140–525 МГц, до 200 Вт, разъёмы M-J

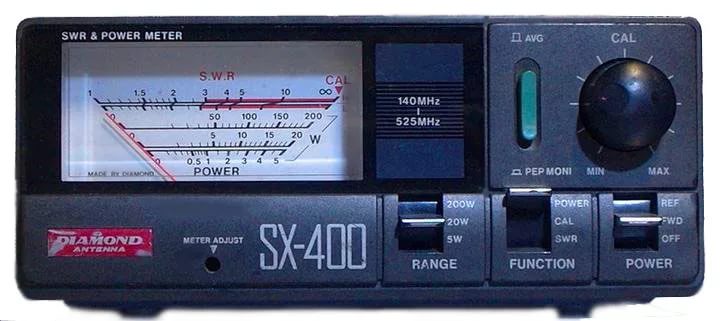

Diamond SX400 — проходной измеритель КСВ и мощности 140–525 МГц, до 200 Вт, разъёмы M-J.
Описание
Проходной измеритель КСВ и мощности Diamond: включается в линию между радиостанцией и антенной и показывает прямую и отражённую мощность и КСВ.
Модель для УКВ-диапазонов (144, 220, 430 МГц) с пределами 5 / 20 / 200 Вт и режимом PEP.
Особенности
- 140–525 МГц
- Пределы 5 / 20 / 200 Вт
- Режим PEP
- Разъёмы M-J
- Подсветка от 13,8 В
Технические характеристики Diamond SX400
| Диапазон частот | 140 – 525 МГц |
|---|---|
| Пределы мощности | 5 / 20 / 200 Вт |
| Точность | ± 5 … 10 % от шкалы |
| Длительная мощность | 150 Вт (140–220 МГц), 100 Вт (400–525 МГц) |
| Мин. мощность для КСВ | 4 Вт |
| Вносимые потери | ≤ 0,1–0,2 дБ |
| Разъёмы | M-J |
| Питание подсветки | 13,8 В |
| Габариты | 155 × 63 × 103 мм |
| Масса | 540 г |
Исполнения
SX400 — разъёмы M-J; SX400N — разъёмы N-J (только экспортный каталог).
Сравнение с похожими моделями
Позиции того же раздела каталога. Текущая выделена.
| Модель | Диапазон частот | Пределы мощности | Точность |
|---|---|---|---|
| Diamond SX20C | 3,5–30, 50–54, 130–150 МГц | 30 / 300 Вт | ± 10 % от шкалы |
| Diamond SX240C | S1: 1,8–54 МГц; S2: 140–470 МГц | 30 / 300 Вт / 3 кВт (КВ) | ± 10 % от шкалы |
| Diamond SX27P | 140–150, 430–450 МГц | 15 / 60 Вт | ± 10 % от шкалы |
| Diamond SX400 — эта модель | 140 – 525 МГц | 5 / 20 / 200 Вт | ± 5 … 10 % от шкалы |
| Diamond SX400N | 140 – 525 МГц | 5 / 20 / 200 Вт | ± 5 … 10 % от шкалы |
| Diamond SX40C | 144 – 470 МГц | 30 / 300 Вт | ± 10 % от шкалы |
| Diamond SX600 | S1: 1,8–160 МГц; S2: 140–525 МГц | 5 / 20 / 200 Вт | ± 10 % от шкалы |
Поставка антенн и аксессуаров Diamond. Пришлите модель или задачу — диапазон, тип радиостанции, кабель и разъём — подберём комплект и ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Diamond Antenna (Daiichi Denpa Kogyo, Япония): сайт и каталоги diamond-ant.co.jp. Исполнение уточняйте при заказе.
