Diamond SX600 Проходной измеритель КСВ и мощности 1,8–525 МГц, 2 датчика, разъёмы M-J

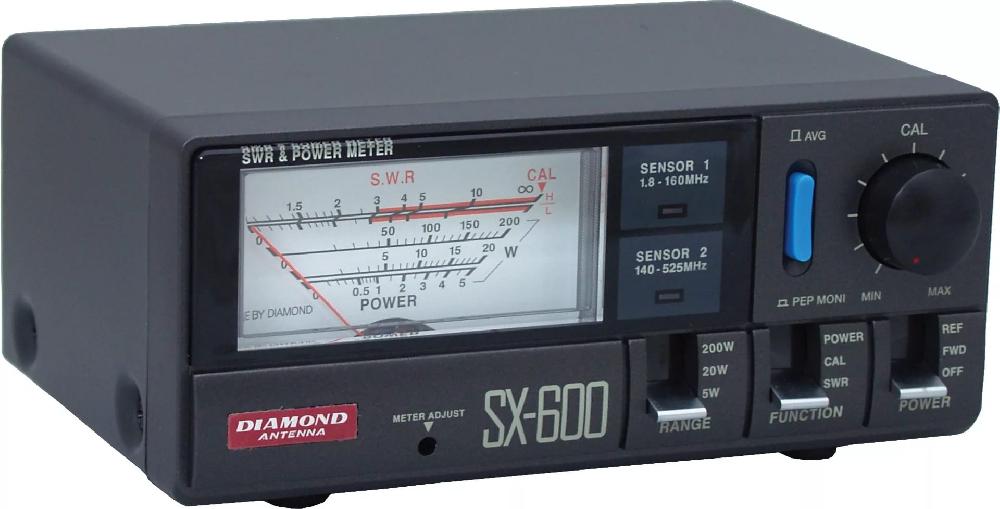

Diamond SX600 — проходной измеритель КСВ и мощности 1,8–525 МГц, 2 датчика, разъёмы M-J.
Описание
Проходной измеритель КСВ и мощности Diamond: включается в линию между радиостанцией и антенной и показывает прямую и отражённую мощность и КСВ.
Два встроенных датчика: S1 на 1,8–160 МГц и S2 на 140–525 МГц; пределы 5 / 20 / 200 Вт, режим PEP, светодиодная индикация датчика.
Особенности
- 2 датчика: КВ–144 МГц и 144–430 МГц
- Пределы 5 / 20 / 200 Вт
- Режим PEP
- Разъёмы M-J
- Подсветка от 13,8 В
Технические характеристики Diamond SX600
| Диапазон частот | S1: 1,8–160 МГц; S2: 140–525 МГц |
|---|---|
| Пределы мощности | 5 / 20 / 200 Вт |
| Точность | ± 10 % от шкалы |
| Длительная мощность | 150 Вт (140–220 МГц), 100 Вт, 70 Вт (100–160 МГц) |
| Мин. мощность для КСВ | S1 1 Вт, S2 4 Вт |
| Вносимые потери | S1 ≤ 0,2 дБ, S2 ≤ 0,3 дБ |
| Разъёмы | M-J |
| Питание подсветки | 13,8 В |
| Габариты | 155 × 63 × 103 мм |
| Масса | 630 г |
Исполнения
SX600 — разъёмы M-J; SX600N — N-J (только экспортный каталог); SX1100 — второй датчик до 1300 МГц.
Сравнение с похожими моделями
Позиции того же раздела каталога. Текущая выделена.
| Модель | Диапазон частот | Пределы мощности | Точность |
|---|---|---|---|
| Diamond SX240C | S1: 1,8–54 МГц; S2: 140–470 МГц | 30 / 300 Вт / 3 кВт (КВ) | ± 10 % от шкалы |
| Diamond SX27P | 140–150, 430–450 МГц | 15 / 60 Вт | ± 10 % от шкалы |
| Diamond SX400 | 140 – 525 МГц | 5 / 20 / 200 Вт | ± 5 … 10 % от шкалы |
| Diamond SX400N | 140 – 525 МГц | 5 / 20 / 200 Вт | ± 5 … 10 % от шкалы |
| Diamond SX40C | 144 – 470 МГц | 30 / 300 Вт | ± 10 % от шкалы |
| Diamond SX600 — эта модель | S1: 1,8–160 МГц; S2: 140–525 МГц | 5 / 20 / 200 Вт | ± 10 % от шкалы |
| Diamond SX600N | S1: 1,8–160 МГц; S2: 140–525 МГц | 5 / 20 / 200 Вт | ± 10 % от шкалы |
Поставка антенн и аксессуаров Diamond. Пришлите модель или задачу — диапазон, тип радиостанции, кабель и разъём — подберём комплект и ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Diamond Antenna (Daiichi Denpa Kogyo, Япония): сайт и каталоги diamond-ant.co.jp. Исполнение уточняйте при заказе.
