Diamond SX1100 Проходной измеритель КСВ и мощности 1,8–160 и 430–1300 МГц, 2 датчика

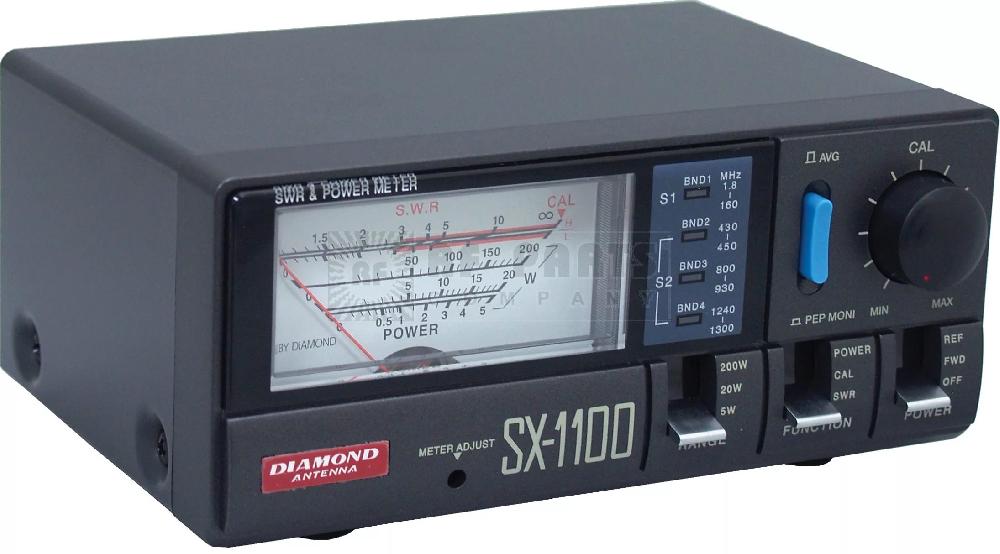

Diamond SX1100 — проходной измеритель КСВ и мощности 1,8–160 и 430–1300 МГц, 2 датчика.
Описание
Проходной измеритель КСВ и мощности Diamond: включается в линию между радиостанцией и антенной и показывает прямую и отражённую мощность и КСВ.
Два встроенных датчика: S1 для 1,8–160 МГц и S2 для 430–450 / 800–930 / 1240–1300 МГц; режим PEP, светодиодная индикация функций.
Особенности
- 2 датчика: КВ–144 МГц и 430/900/1200 МГц
- Пределы 5 / 20 / 200 Вт
- Режим PEP
- Разъёмы S1 — M-J, S2 — N-J
- Подсветка и индикация от 13,8 В
Технические характеристики Diamond SX1100
| Диапазон частот | S1: 1,8–160 МГц; S2: 430–450, 800–930, 1240–1300 МГц |
|---|---|
| Пределы мощности | 5 / 20 / 200 Вт |
| Точность | ± 10 % от шкалы |
| Длительная мощность | 100 Вт (70 Вт на 100–160 МГц) |
| Мин. мощность для КСВ | S1 1 Вт, S2 2 Вт |
| Вносимые потери | S1 ≤ 0,2 дБ, S2 ≤ 0,15 дБ |
| Разъёмы | S1 M-J, S2 N-J |
| Питание подсветки | 13,8 В |
| Габариты | 155 × 63 × 103 мм |
| Масса | 890 г |
Исполнения
Предшественник — SX1000. SX600 — второй датчик на 140–525 МГц.
Сравнение с похожими моделями
Позиции того же раздела каталога. Текущая выделена.
| Модель | Диапазон частот | Пределы мощности | Точность |
|---|---|---|---|
| Diamond SX100 | 1,6 – 60 МГц | 30 / 300 / 3000 Вт | ± 10 % от шкалы |
| Diamond SX1100 — эта модель | S1: 1,8–160 МГц; S2: 430–450, 800–930, 1240–1300 МГц | 5 / 20 / 200 Вт | ± 10 % от шкалы |
| Diamond SX200 | 1,8 – 200 МГц | 5 / 20 / 200 Вт | ± 5 … 7,5 % от шкалы (+15 % на 160–200 МГц) |
| Diamond SX20C | 3,5–30, 50–54, 130–150 МГц | 30 / 300 Вт | ± 10 % от шкалы |
| Diamond SX240C | S1: 1,8–54 МГц; S2: 140–470 МГц | 30 / 300 Вт / 3 кВт (КВ) | ± 10 % от шкалы |
| Diamond SX27P | 140–150, 430–450 МГц | 15 / 60 Вт | ± 10 % от шкалы |
| Diamond SX400 | 140 – 525 МГц | 5 / 20 / 200 Вт | ± 5 … 10 % от шкалы |
Поставка антенн и аксессуаров Diamond. Пришлите модель или задачу — диапазон, тип радиостанции, кабель и разъём — подберём комплект и ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Diamond Antenna (Daiichi Denpa Kogyo, Япония): сайт и каталоги diamond-ant.co.jp. Исполнение уточняйте при заказе.
