Diamond SX200 Проходной измеритель КСВ и мощности 1,8–200 МГц, до 200 Вт

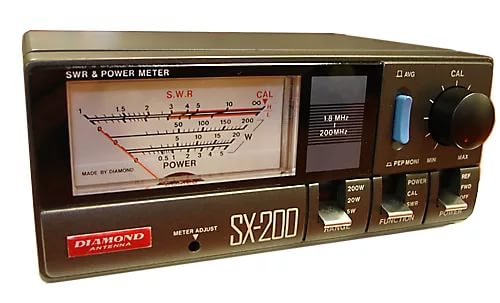

Diamond SX200 — проходной измеритель КСВ и мощности 1,8–200 МГц, до 200 Вт.
Описание
Проходной измеритель КСВ и мощности Diamond: включается в линию между радиостанцией и антенной и показывает прямую и отражённую мощность и КСВ.
Универсальная модель для КВ, 50 и 144 МГц с пределами 5 / 20 / 200 Вт и режимом PEP.
Особенности
- 1,8–200 МГц
- Пределы 5 / 20 / 200 Вт
- КСВ от 1 Вт
- Режим PEP
- Разъёмы M-J
Технические характеристики Diamond SX200
| Диапазон частот | 1,8 – 200 МГц |
|---|---|
| Пределы мощности | 5 / 20 / 200 Вт |
| Точность | ± 5 … 7,5 % от шкалы (+15 % на 160–200 МГц) |
| Длительная мощность | 150 Вт (3,5–50 МГц), 100 Вт, 70 Вт (100–200 МГц) |
| Мин. мощность для КСВ | 1 Вт |
| Вносимые потери | ≤ 0,1 дБ (≤ 0,2 дБ на краях) |
| Разъёмы | M-J (SO-239) |
| Питание подсветки | 13,8 В |
| Габариты | 155 × 63 × 103 мм |
| Масса | 540 г |
Исполнения
SX400 — 140–525 МГц; SX600 — оба диапазона двумя датчиками.
Сравнение с похожими моделями
Позиции того же раздела каталога. Текущая выделена.
| Модель | Диапазон частот | Пределы мощности | Точность |
|---|---|---|---|
| Diamond SX100 | 1,6 – 60 МГц | 30 / 300 / 3000 Вт | ± 10 % от шкалы |
| Diamond SX1100 | S1: 1,8–160 МГц; S2: 430–450, 800–930, 1240–1300 МГц | 5 / 20 / 200 Вт | ± 10 % от шкалы |
| Diamond SX200 — эта модель | 1,8 – 200 МГц | 5 / 20 / 200 Вт | ± 5 … 7,5 % от шкалы (+15 % на 160–200 МГц) |
| Diamond SX20C | 3,5–30, 50–54, 130–150 МГц | 30 / 300 Вт | ± 10 % от шкалы |
| Diamond SX240C | S1: 1,8–54 МГц; S2: 140–470 МГц | 30 / 300 Вт / 3 кВт (КВ) | ± 10 % от шкалы |
| Diamond SX27P | 140–150, 430–450 МГц | 15 / 60 Вт | ± 10 % от шкалы |
| Diamond SX400 | 140 – 525 МГц | 5 / 20 / 200 Вт | ± 5 … 10 % от шкалы |
Поставка антенн и аксессуаров Diamond. Пришлите модель или задачу — диапазон, тип радиостанции, кабель и разъём — подберём комплект и ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Diamond Antenna (Daiichi Denpa Kogyo, Япония): сайт и каталоги diamond-ant.co.jp. Исполнение уточняйте при заказе.
Поставляем Diamond SX200 Проходной измеритель КСВ и мощности 1,8–200 МГц, до 200 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
