Diamond SX100 Проходной измеритель КСВ и мощности 1,6–60 МГц, до 3 кВт

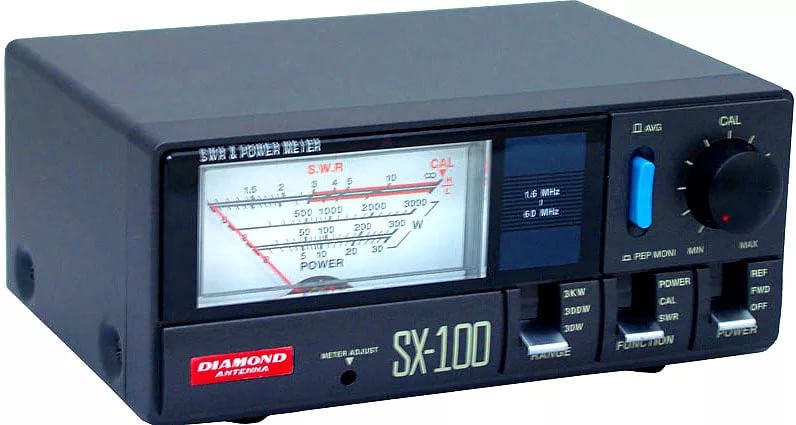

Diamond SX100 — проходной измеритель КСВ и мощности 1,6–60 МГц, до 3 кВт.
Описание
Проходной измеритель КСВ и мощности Diamond: включается в линию между радиостанцией и антенной и показывает прямую и отражённую мощность и КСВ.
Модель для КВ и 50 МГц с пределами 30 Вт / 300 Вт / 3 кВт, режим контроля пиковой мощности (PEP).
Особенности
- 1,6–60 МГц
- Пределы 30 / 300 / 3000 Вт
- До 1,2 кВт длительно
- Режим PEP
- Подсветка от 13,8 В
Технические характеристики Diamond SX100
| Диапазон частот | 1,6 – 60 МГц |
|---|---|
| Пределы мощности | 30 / 300 / 3000 Вт |
| Точность | ± 10 % от шкалы |
| Длительная мощность | 1,2 кВт (3,5–60 МГц), 1 кВт (1,6–3,5 МГц) |
| Мин. мощность для КСВ | 3 Вт |
| Вносимые потери | ≤ 0,1 дБ |
| Разъёмы | M-J (SO-239) |
| Питание подсветки | 13,8 В |
| Габариты | 155 × 63 × 103 мм |
| Масса | 640 г |
Исполнения
SX200 — 1,8–200 МГц, 200 Вт; SX600 — КВ + УКВ с двумя датчиками.
Сравнение с похожими моделями
Позиции того же раздела каталога. Текущая выделена.
| Модель | Диапазон частот | Пределы мощности | Точность |
|---|---|---|---|
| Diamond SX100 — эта модель | 1,6 – 60 МГц | 30 / 300 / 3000 Вт | ± 10 % от шкалы |
| Diamond SX1100 | S1: 1,8–160 МГц; S2: 430–450, 800–930, 1240–1300 МГц | 5 / 20 / 200 Вт | ± 10 % от шкалы |
| Diamond SX200 | 1,8 – 200 МГц | 5 / 20 / 200 Вт | ± 5 … 7,5 % от шкалы (+15 % на 160–200 МГц) |
| Diamond SX20C | 3,5–30, 50–54, 130–150 МГц | 30 / 300 Вт | ± 10 % от шкалы |
| Diamond SX240C | S1: 1,8–54 МГц; S2: 140–470 МГц | 30 / 300 Вт / 3 кВт (КВ) | ± 10 % от шкалы |
| Diamond SX27P | 140–150, 430–450 МГц | 15 / 60 Вт | ± 10 % от шкалы |
| Diamond SX400 | 140 – 525 МГц | 5 / 20 / 200 Вт | ± 5 … 10 % от шкалы |
Поставка антенн и аксессуаров Diamond. Пришлите модель или задачу — диапазон, тип радиостанции, кабель и разъём — подберём комплект и ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Diamond Antenna (Daiichi Denpa Kogyo, Япония): сайт и каталоги diamond-ant.co.jp. Исполнение уточняйте при заказе.
