Diamond SX20C КСВ-метр с перекрёстными стрелками 3,5–150 МГц, до 300 Вт

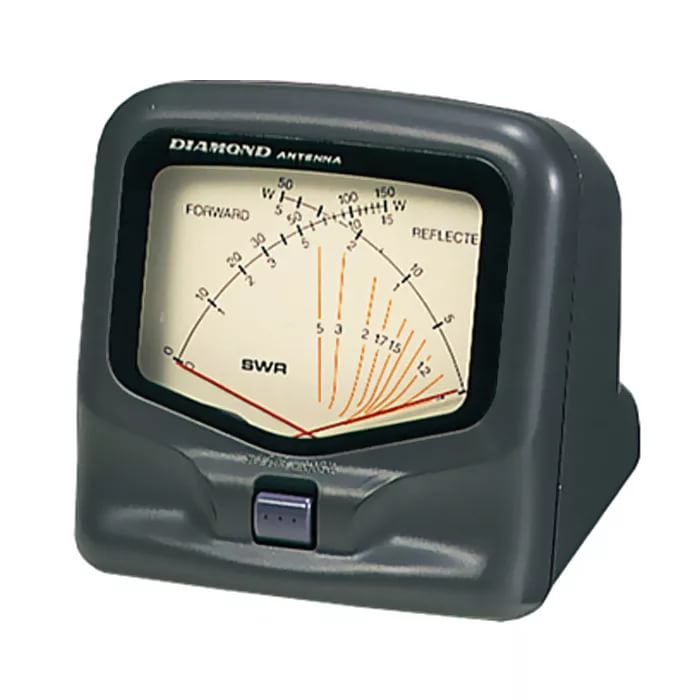

Diamond SX20C — КСВ-метр с перекрёстными стрелками 3,5–150 МГц, до 300 Вт.
Описание
Проходной измеритель КСВ и мощности Diamond: включается в линию между радиостанцией и антенной и показывает прямую и отражённую мощность и КСВ.
Стрелочный прибор с перекрёстными стрелками: прямая и отражённая мощность видны одновременно, КСВ читается в точке пересечения. Диапазоны 3,5–30, 50–54 и 130–150 МГц.
Особенности
- Перекрёстные стрелки (cross-needle)
- КВ, 50 и 144 МГц
- Пределы 30 / 300 Вт
- КСВ от 3 Вт
- Компактный корпус
Технические характеристики Diamond SX20C
| Диапазон частот | 3,5–30, 50–54, 130–150 МГц |
|---|---|
| Сопротивление | 50 Ом |
| Пределы мощности | 30 / 300 Вт |
| Точность | ± 10 % от шкалы |
| Мин. мощность для КСВ | 3 Вт |
| Разъёмы | M-J (SO-239) |
| Габариты | 85 × 87 × 95 мм |
| Масса | 270 г |
Исполнения
SX40C — та же конструкция на 144–470 МГц; SX240C — двухдатчиковая.
Сравнение с похожими моделями
Позиции того же раздела каталога. Текущая выделена.
| Модель | Диапазон частот | Пределы мощности | Точность |
|---|---|---|---|
| Diamond SX100 | 1,6 – 60 МГц | 30 / 300 / 3000 Вт | ± 10 % от шкалы |
| Diamond SX1100 | S1: 1,8–160 МГц; S2: 430–450, 800–930, 1240–1300 МГц | 5 / 20 / 200 Вт | ± 10 % от шкалы |
| Diamond SX200 | 1,8 – 200 МГц | 5 / 20 / 200 Вт | ± 5 … 7,5 % от шкалы (+15 % на 160–200 МГц) |
| Diamond SX20C — эта модель | 3,5–30, 50–54, 130–150 МГц | 30 / 300 Вт | ± 10 % от шкалы |
| Diamond SX240C | S1: 1,8–54 МГц; S2: 140–470 МГц | 30 / 300 Вт / 3 кВт (КВ) | ± 10 % от шкалы |
| Diamond SX27P | 140–150, 430–450 МГц | 15 / 60 Вт | ± 10 % от шкалы |
| Diamond SX400 | 140 – 525 МГц | 5 / 20 / 200 Вт | ± 5 … 10 % от шкалы |
Поставка антенн и аксессуаров Diamond. Пришлите модель или задачу — диапазон, тип радиостанции, кабель и разъём — подберём комплект и ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Diamond Antenna (Daiichi Denpa Kogyo, Япония): сайт и каталоги diamond-ant.co.jp. Исполнение уточняйте при заказе.
