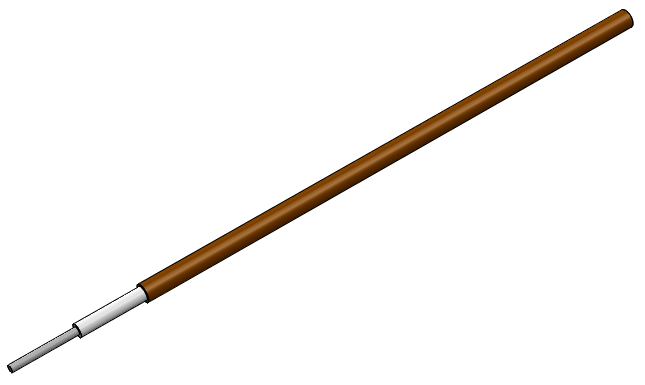

EZ FORM EZ-34-25 - Коаксиальный кабель
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
EZ Form производит широкий диапазон полужестких кабелей со специальным значением импеданса. Коаксиальный кабель EZ-34-25 имеет импеданс 25 Ом. Кабели доступны по запросу, параметры по выбору пользователя. Чтобы воспрепятствовать окислению, мы рекомендуем держать этот кабель в оригинальной упаковке и хранить его в сухом помещении с контролируемой температурой до его использования.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 0,86
- Диаметр центрального проводника, мм 0,36
- Диаметр диэлектрика, мм 0,64
- Материал -
- Внешний проводник Медь
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +150°
- Минимальный радиус изгиба, мм 12,7
- Вес, Кг/100м 0,37
- Электрические характеристики -
- Номинальный импеданс, Ом 25,0 ±3,0
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 500
- Рабочее напряжение, СКЗН на макс частоте 200
- Максимальная рабочая частота, ГГц 130
- Затухание (дБ/100м): -
- 0,5 ГГц 142,72
- 1 ГГц 203,42
- 5 ГГц 464,92
- 10 ГГц 669,32
- 18 ГГц 915,07
- 26,5 ГГц 1 128,66
- 40 ГГц 1 417,39
- 50 ГГц 1 604,41
- 65 ГГц 1 860,33
- 90 ГГц 2 244,2
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц н/д
- 1 ГГц н/д
- 5 ГГц н/д
- 10 ГГц н/д
- 18 ГГц н/д
- 26,5 ГГц н/д
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
Промышленное оборудование EZ FORM EZ-34-25 - Коаксиальный кабель от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размеры -
- Диаметр внешнего проводника, мм 0,86
- Диаметр центрального проводника, мм 0,36
- Диаметр диэлектрика, мм 0,64
- Материал -
- Внешний проводник Медь
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +150°
- Минимальный радиус изгиба, мм 12,7
- Вес, Кг/100м 0,37
- Электрические характеристики -
- Номинальный импеданс, Ом 25,0 ±3,0
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 500
- Рабочее напряжение, СКЗН на макс частоте 200
- Максимальная рабочая частота, ГГц 130
- Затухание (дБ/100м): -
- 0,5 ГГц 142,72
- 1 ГГц 203,42
- 5 ГГц 464,92
- 10 ГГц 669,32
- 18 ГГц 915,07
- 26,5 ГГц 1 128,66
- 40 ГГц 1 417,39
- 50 ГГц 1 604,41
- 65 ГГц 1 860,33
- 90 ГГц 2 244,2
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц н/д
- 1 ГГц н/д
- 5 ГГц н/д
- 10 ГГц н/д
- 18 ГГц н/д
- 26,5 ГГц н/д
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
- Рейтинг 5
Файлы для скачивания:
Спецификация EZ FORM EZ-34-25 - Коаксиальный кабель
