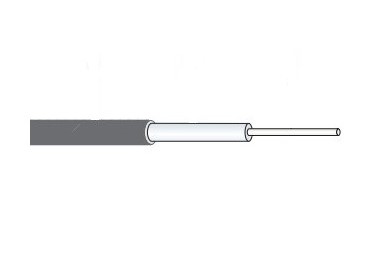

Specialized impedance semi-rigid коаксиальный кабель Micro-Coax с импедансом 70 Ом (вместо стандартных 50). Применяется в редких 70-омных задачах: специальные импульсные системы, низкоёмкостные трассы, прецизионные измерительные сборки. Центр SPCW диаметром 0,5105 мм (тоньше чем у 50-омного варианта для повышения Z), цельномедный гофрированный внешний проводник, диэлектрик PTFE. Higher Order Mode 43 ГГц, пробивное напряжение 9600 V.
UT-141-70 — редкое исполнение Micro-Coax с специальным импедансом 70 Ом. 70-омный импеданс — промежуточный между распространёнными 50 (RF) и 75 (видео/CATV). Применяется в специфических задачах: некоторые радиолокационные системы старого образца, специальные низкоёмкостные импульсные тракты, прецизионные измерительные сборки лабораторий. Higher Order Mode 43 ГГц — выше чем у стандартных 50-омных UT-141 (34 ГГц), что даёт расширенный частотный потолок.
| Электрические параметры | |
|---|---|
| Импеданс | 70 Ом (специальный) |
| Макс. рабочая частота | 26,5 ГГц |
| Higher Order Mode | 43 ГГц |
| Voltage withstanding | 9600 V RMS @60 Hz |
| Corona extinction voltage | 3200 V RMS @60 Hz |
| Тип внешнего проводника | Copper |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, Specialized Impedance |
| Центральный проводник | Silver-Plated Copper-Weld (SPCW) |
| Диаметр центр. проводника | 0,5105 мм (0,0201") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 3,581 мм (0,141") |
| Механические параметры | |
|---|---|
| Вес | 5,81 кг/100 м (3,87 lbs/100 ft) |
| Радиус изгиба (мин.) | 4,775 мм (0,188") |
| Темп. целостности внеш. проводника | 150 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55 до +125 °C |
| Импеданс | 70 Ом (без MIL-сертификации) |
| RoHS | Compliant |
| Применение | Специальные импульсные и измерительные системы |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 9,2 | 30,2 | 409,5 |
| 1,0 | 13,3 | 43,6 | 285,4 |
| 5,0 | 32,0 | 105,0 | 120,2 |
| 10,0 | 47,7 | 156,5 | 81,5 |
| 18,0 | 67,8 | 222,4 | 57,9 |
| 26,5 | 86,2 | 282,8 | 46,0 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-141-70. Параметры на 40 ГГц и выше не нормируются: рабочий потолок ограничен Higher Order Mode 43 ГГц.
UT-141 совместим с большинством популярных precision-разъёмов для 0.141" semi-rigid. Из-за большего размера разъёмы более крупные и поддерживают повышенную мощность.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| N-type | до 18 ГГц | Стандартный разъём для 0.141" semi-rigid. Применяется в мощных трактах, базовых станциях, тестовом оборудовании средней мощности. |
| SMA | до 18 ГГц | Массовый стандарт для 0.141" precision. Спутниковая инфраструктура, испытательные стенды, ВЧ-генераторы. |
| TNC | до 18 ГГц | Резьбовой вариант BNC. Применяется в военной и мобильной аппаратуре, где требуется надёжное соединение с защитой от вибрации. |
| 2.92 mm (K-connector) | до 26,5 ГГц | Покрывает полную полосу UT-141 (HOM 34 ГГц у SA/HA). Применяется в mmWave-радарах и тестовых сборках. |
Готовые разъёмы под UT-141 поставляются по запросу — уточняйте конкретные артикулы у менеджера. Распайка precision-разъёмов на semi-rigid требует специализированного инструмента и должна выполняться квалифицированным персоналом.
UT-141-70 — единственный 70-омный артикул серии UT-141. Соседи — другие специальные импедансы серии или стандартные 50-омные.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-141C-15 | Спец. импеданс 15 Ом | Низкоомные нагрузки. |
| UT-141C-25 | Спец. импеданс 25 Ом | Согласование с 25-омными системами. |
| UT-141C-35 | Спец. импеданс 35 Ом | Согласование с 35-омными системами. |
| UT-141-SA-M17 | 50 Ом базовый + MIL | Стандартные RF-применения. |
| UT-085-93 | Меньший размер 0.085", спец. имп. 93 Ом | Когда нужен компактный высокоомный. |
| UT-085-75-TP | Меньший размер 0.085", спец. имп. 75 Ом | ТВ-вещание, видео. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Micro-Coax UT-141-70 Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
