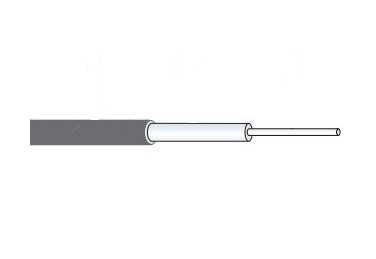

Specialized impedance semi-rigid коаксиальный кабель Micro-Coax с импедансом 25 Ом. Применяется для согласования с низкоомными нагрузками средней мощности. Утолщённый центральный проводник SPC диаметром 1,6256 мм. Внешний проводник цельномедный, диэлектрик PTFE. Higher Order Mode 29 ГГц, мощность CW 472,5 Вт @0,5 ГГц, пробой 6300 V.
UT-141C-25 — вариант UT-141C с импедансом 25 Ом. Промежуточное значение между 15-омным UT-141C-15 и 35-омным UT-141C-35. Применяется в специальных системах согласования: трансформаторы импеданса, отдельные модуляторы, низкоомные передатчики. По сравнению с UT-141C-15 обеспечивает в 1,5 раза бóльшую мощность (472,5 vs 320,6 Вт @0,5 ГГц) и меньшее затухание. Higher Order Mode 29 ГГц.
| Электрические параметры | |
|---|---|
| Импеданс | 25 Ом (специальный) |
| Макс. рабочая частота | 26,5 ГГц |
| Higher Order Mode | 29 ГГц |
| Voltage withstanding | 6300 V RMS @60 Hz |
| Corona extinction voltage | 2100 V RMS @60 Hz |
| Тип внешнего проводника | Copper |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, Specialized Impedance |
| Центральный проводник | Silver-Plated Copper (SPC), утолщённый |
| Диаметр центр. проводника | 1,6256 мм (0,064") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 3,581 мм (0,141") |
| Механические параметры | |
|---|---|
| Вес | 6,04 кг/100 м (4,02 lbs/100 ft) |
| Радиус изгиба (мин.) | 4,775 мм (0,188") |
| Темп. целостности внеш. проводника | 175 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55 до +125 °C |
| Импеданс | 25 Ом (без MIL-сертификации) |
| RoHS | Compliant |
| Применение | Низкоомные передатчики, трансформаторы импеданса |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 10,1 | 33,1 | 472,5 |
| 1,0 | 14,6 | 47,9 | 329,7 |
| 5,0 | 34,8 | 114,2 | 139,7 |
| 10,0 | 51,7 | 169,6 | 95,0 |
| 18,0 | 73,2 | 240,2 | 67,8 |
| 26,5 | 92,7 | 304,1 | 54,0 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-141C-25. Параметры на 40 ГГц и выше не нормируются: рабочий потолок ограничен Higher Order Mode 29 ГГц.
UT-141 совместим с большинством популярных precision-разъёмов для 0.141" semi-rigid. Из-за большего размера разъёмы более крупные и поддерживают повышенную мощность.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| N-type | до 18 ГГц | Стандартный разъём для 0.141" semi-rigid. Применяется в мощных трактах, базовых станциях, тестовом оборудовании средней мощности. |
| SMA | до 18 ГГц | Массовый стандарт для 0.141" precision. Спутниковая инфраструктура, испытательные стенды, ВЧ-генераторы. |
| TNC | до 18 ГГц | Резьбовой вариант BNC. Применяется в военной и мобильной аппаратуре, где требуется надёжное соединение с защитой от вибрации. |
| 2.92 mm (K-connector) | до 26,5 ГГц | Покрывает полную полосу UT-141 (HOM 34 ГГц у SA/HA). Применяется в mmWave-радарах и тестовых сборках. |
Готовые разъёмы под UT-141 поставляются по запросу — уточняйте конкретные артикулы у менеджера. Распайка precision-разъёмов на semi-rigid требует специализированного инструмента и должна выполняться квалифицированным персоналом.
UT-141C-25 — промежуточный спец. импеданс серии UT-141. Соседи — другие специальные импедансы.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-141C-15 | Спец. импеданс 15 Ом | Более низкоомное согласование. |
| UT-141C-35 | Спец. импеданс 35 Ом | Согласование с 35-омными системами. |
| UT-141-70 | Спец. импеданс 70 Ом | Высокоомные импульсные тракты. |
| UT-070C-25 | Меньший размер 0.070", тот же 25 Ом | Когда нужен компактный 25-омный. |
| UT-034-25 | Меньший размер 0.034", тот же 25 Ом | Компактный 25-омный для миниатюрных сборок. |
| UT-141-SA-M17 | 50 Ом базовый + MIL | Стандартные RF-применения. |
