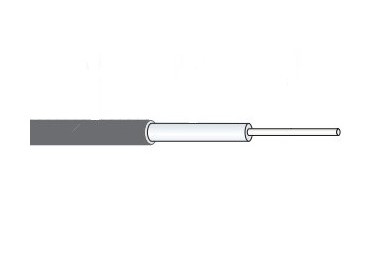

Specialized impedance semi-rigid коаксиальный кабель Micro-Coax с импедансом 25 Ом, наружный диаметр 0.070" (1,778 мм). Тот же размер что и UT-070C, но с пониженным импедансом (утолщённый центр SPC 0,798 мм). Higher Order Mode 60 ГГц. CW мощность 103 Вт @0,5 ГГц. Применяется в специфических 25-омных задачах согласования.
UT-070C-25 — 25-омный вариант UT-070C с утолщённым чистомедным центральным проводником SPC (0,798 мм vs 0,455 мм у 50-омного). Применяется в специальных трактах согласования 20–30 Ом: усилители на спец. импедансах, импульсные системы. Higher Order Mode 60 ГГц определяет работу до 50 ГГц.
| Электрические параметры | |
|---|---|
| Импеданс | 25 Ом (специальный) |
| Макс. рабочая частота | 50 ГГц |
| Higher Order Mode | 60 ГГц |
| Voltage withstanding | ~3000 V RMS @60 Hz |
| Corona extinction voltage | 1000 V RMS @60 Hz |
| Capacitance | 190,0 пФ/м (58,0 pF/ft) |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, Specialized Impedance |
| Центральный проводник | Silver-Plated Copper (SPC), утолщённый |
| Диаметр центр. проводника | 0,7976 мм (0,0314") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 1,778 мм (0,070") |
| Механические параметры | |
|---|---|
| Вес | 1,56 кг/100 м (1,04 lbs/100 ft) |
| Радиус изгиба (мин.) | 3,175 мм (0,125") |
| Темп. целостности внеш. проводника | 150 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55 до +125 °C |
| Импеданс | 25 Ом (без MIL-сертификации) |
| RoHS | Compliant |
| Применение | Низкоомные усилительные тракты, согласование |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 21,2 | 69,5 | 103,2 |
| 1,0 | 30,3 | 99,4 | 72,5 |
| 5,0 | 70,0 | 229,7 | 31,5 |
| 10,0 | 101,4 | 332,7 | 21,9 |
| 18,0 | 139,8 | 458,7 | 15,9 |
| 26,5 | 173,5 | 569,2 | 12,9 |
| 50,0 | 249,7 | 819,1 | 9,0 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-070C-25. Параметры выше 50 ГГц не нормируются производителем.
UT-047 применяется с миниатюрными precision-разъёмами для микро-волновых сборок. Малый диаметр кабеля (1.194 мм) требует прецизионного инструмента распайки.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMA | до 26,5 ГГц | Стандарт-precision для UT-047 в распространённых применениях. Распайка требует прецизионного инструмента. |
| 2.92 mm (K-connector) | до 40 ГГц | Расширенный частотный потолок для R&D-применений UT-047. Совместим с SMA mechanically. |
| 2.4 mm | до 50 ГГц | Для верхней полосы UT-047. Применяется в premium-измерительной аппаратуре, сетевых анализаторах. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для микро-волновых трактов. Полная полоса UT-047 в mmWave-диапазоне. |
| GPO / GPPO / SMP / SMPM | до 40-65 ГГц | Миниатюрные blind-mate разъёмы для chiplet-уровня и плотных микро-волновых сборок. Самый распространённый класс разъёмов для UT-047. |
Готовые перемычки UT-047 с предустановленными precision-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка SMA/2.92 на 0.047" возможна, но требует специализированного инструмента.
UT-070C-25 — 25-омный вариант в размере 0.070". Соседи — другие 25-омные специальные импедансы.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-070C | Тот же 0.070" + 50 Ом | Стандартный 50-омный. |
| UT-090C-25 | Больший 0.090" + 25 Ом | Когда нужна большая мощность. |
| UT-034-25 | Меньший 0.034" + 25 Ом | Более компактное 25-омное. |
| UT-141C-25 | Гораздо больший 0.141" + 25 Ом | Мощные 25-омные тракты. |
| UT-062-18 | Меньший 0.062" + 18 Ом | Более низкое согласование. |
| UT-085C-15 | Чуть больший 0.085" + 15 Ом | Очень низкоомное согласование. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Micro-Coax UT-070C-25 Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
