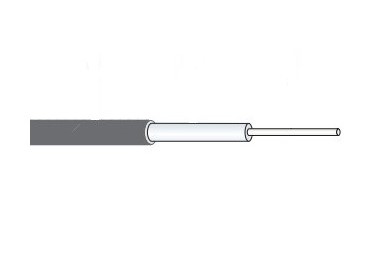

Specialized impedance semi-rigid коаксиальный кабель Micro-Coax с импедансом 15 Ом. Применяется для согласования с низкоомными нагрузками: специальные передающие тракты, мощные импульсные системы, источники питания с RF-модуляцией. Центральная жила утолщённая — 1,1506 мм для обеспечения низкого Z. Внешний проводник цельномедный, диэлектрик PTFE. Higher Order Mode 47 ГГц (полоса ограничена до 40 ГГц).
UT-085C-15 — низкоомное исполнение UT-085 со специальным импедансом 15 Ом. Низкий Z достигается за счёт утолщённого центрального проводника — 1,1506 мм (vs 0,5105 мм у стандартных 50-омных артикулов). 15-омный импеданс применяется в специфических нишах: импульсные передатчики мощных RF-систем, тракты согласования с низкоомными антенными решётками, мощные модуляторы. Higher Order Mode 47 ГГц — самый низкий в семействе UT-085 (vs 61 ГГц у стандартных), нормированный потолок ограничен 40 ГГц.
| Электрические параметры | |
|---|---|
| Импеданс | 15 Ом (специальный) |
| Макс. рабочая частота | 40 ГГц |
| Higher Order Mode | 47 ГГц |
| Capacitance | 317,0 пФ/м (96,7 pF/ft) |
| Voltage withstanding | 2400 V RMS @60 Hz |
| Corona extinction voltage | 800 V RMS @60 Hz |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, Specialized Impedance |
| Центральный проводник | Silver-Plated Copper (SPC), утолщённый |
| Диаметр центр. проводника | 1,1506 мм (0,0453") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 2,197 мм (0,087") |
| Механические параметры | |
|---|---|
| Вес | 2,75 кг/100 м (1,83 lbs/100 ft) |
| Радиус изгиба (мин.) | 6,35 мм (0,250") |
| Темп. целостности внеш. проводника | 150 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55 до +125 °C |
| Импеданс | 15 Ом (без MIL-сертификации) |
| RoHS | Compliant |
| Применение | Импульсная техника, мощные RF-системы, спец. согласования |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 24,4 | 80,1 | 106,9 |
| 1,0 | 34,7 | 113,9 | 75,2 |
| 5,0 | 79,9 | 262,1 | 32,8 |
| 10,0 | 115,5 | 379,0 | 22,8 |
| 18,0 | 158,7 | 520,7 | 16,7 |
| 26,5 | 196,4 | 644,4 | 13,5 |
| 40,0 | 247,5 | 811,9 | 10,8 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-085C-15. Параметры на 50 ГГц не нормируются: рабочий потолок ограничен Higher Order Mode 47 ГГц.
Кабель совместим со всеми стандартными precision-разъёмами для 0.085" semi-rigid. Выбор разъёма определяет верхнюю границу рабочей частоты сборки.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMA | до 18 ГГц | Массовый стандарт для приборов до 18 ГГц. Сотовая инфраструктура, спутниковые приёмники L/S/C/X, ВЧ-генераторы и анализаторы среднего класса. |
| 2.92 mm (K-connector) | до 40 ГГц | Механически совместим с SMA. Стандарт для приложений Ka-диапазона и mmWave-радаров, тестовых сборок до 40 ГГц. |
| 2.4 mm | до 50 ГГц | Покрывает полную полосу UT-085. Прецизионные измерения, спутниковые Q-диапазон, разработка mmWave-устройств. |
| 1.85 mm (V-connector) | до 65 ГГц | Механически совместим с 2.4 mm. Применяется для test & measurement сборок выше Higher Order Mode (с учётом ограничений по моде). |
Готовые разъёмы под UT-085 поставляются по запросу — уточняйте конкретные артикулы у менеджера. Распайка precision-разъёмов на semi-rigid требует специализированного инструмента и должна выполняться квалифицированным персоналом.
UT-085C-15 — единственный 15-омный артикул серии UT-085. Близкие соседи — другие специальные импедансы серии.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-085-75-TP | Спец. импеданс 75 Ом | ТВ-вещание, видео, кабельные сети. |
| UT-085-93 | Спец. импеданс 93 Ом | Высокоскоростные импульсные системы. |
| UT-085C-M17 | 50 Ом базовый + MIL | Стандартные RF-применения. |
| UT-044-12 | Меньший размер 0.044", спец. имп. 12 Ом | Когда нужен компактный низкоомный. |
| UT-141C-25 | Больший размер 0.141", спец. имп. 25 Ом | Когда нужна большая мощность и спец. имп. |
| UT-070C-25 | Размер 0.070", спец. имп. 25 Ом | Промежуточный размер 25 Ом. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Micro-Coax UT-085C-15 Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
