Specialized impedance semi-rigid коаксиальный кабель Micro-Coax с импедансом 12 Ом, наружный диаметр 0.044" (1,118 мм). Использует диэлектрик PFA (Perfluoroalkoxy) — улучшенный фторопласт с лучшей температурной стойкостью и параметрами потерь на mmWave. Центр SPCW утолщённый (0,574 мм). Higher Order Mode 100 ГГц. Применяется в специфических очень низкоомных задачах: импульсные модуляторы, согласование с MMIC-усилителями специальных импедансов.
UT-044-12 — уникальный одиночный артикул Micro-Coax со специальным импедансом 12 Ом, не входящий в основные семейства UT-034/047/085/141/250. Использует диэлектрик PFA (Perfluoroalkoxy) вместо обычного PTFE — PFA имеет улучшенную температурную стойкость и чуть лучшие параметры потерь на mmWave-частотах. Очень низкий импеданс 12 Ом достигается за счёт утолщённого центрального проводника (SPCW 0,574 мм) и тонкого PFA-диэлектрика. Higher Order Mode 100 ГГц обеспечивает работу до 90 ГГц. Применяется в специальных задачах импульсного согласования и низкоомных microMMIC-сборок.
| Электрические параметры | |
|---|---|
| Импеданс | 12 Ом (специальный) |
| Макс. рабочая частота | 90 ГГц |
| Higher Order Mode | 100 ГГц |
| Voltage withstanding | ~900 V RMS @60 Hz |
| Corona extinction voltage | 300 V RMS @60 Hz |
| Capacitance | 396,0 пФ/м (120,9 pF/ft) |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, Specialized Impedance |
| Центральный проводник | Silver-Plated Copper-Weld (SPCW), утолщённый |
| Диаметр центр. проводника | 0,574 мм (0,0226") |
| Диэлектрик | PFA (Perfluoroalkoxy) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 1,118 мм (0,044") |
| Механические параметры | |
|---|---|
| Вес | 0,77 кг/100 м (0,51 lbs/100 ft) |
| Радиус изгиба (мин.) | 3,175 мм (0,125") |
| Темп. целостности внеш. проводника | 175 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55 до +150 °C |
| Импеданс | 12 Ом (без MIL-сертификации) |
| Диэлектрик | PFA |
| Применение | Low-Z импульсные модуляторы, специальные согласующие тракты |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 66,9 | 219,5 | 27,6 |
| 5,0 | 215,0 | 705,4 | 8,6 |
| 10,0 | 307,1 | 1007,6 | 6,0 |
| 18,0 | 416,7 | 1367,2 | 4,5 |
| 26,5 | 510,5 | 1675,0 | 3,7 |
| 40,0 | 634,9 | 2083,1 | 2,9 |
| 50,0 | 715,3 | 2347,3 | 2,6 |
| 65,0 | 823,9 | 2703,2 | 2,3 |
| 90,0 | 983,6 | 3227,2 | 1,9 |

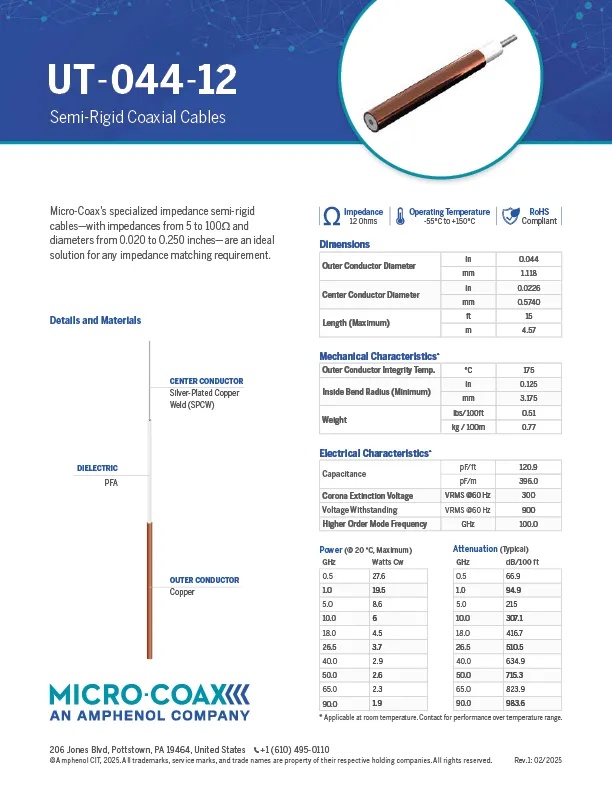

Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-044-12. Низкоомный 12 Ом и микро-калибр дают высокое затухание и низкую мощность — применение для коротких internal перемычек.
UT-034 — самый компактный стандартный кабель Micro-Coax (0,864 мм). Применяется с миниатюрными blind-mate и precision-разъёмами. Распайка требует высокотехнологичного оборудования.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMP / SMPM / SMPS | до 40-65 ГГц | Миниатюрные blind-mate разъёмы — основной класс разъёмов для UT-034. Применяются в плотных микро-волновых модулях, AESA T/R-сборках. |
| GPO / GPPO | до 40-65 ГГц | Семейство premium-blind-mate разъёмов. Применяется в дорогом измерительном оборудовании и spaceborne-системах. |
| 2.4 mm | до 50 ГГц | Для прецизионных тестовых перемычек 0.034". Применяется в верхних моделях сетевых анализаторов. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для самых высокочастотных применений UT-034. mmWave-тракты. |
Готовые перемычки UT-034 с предустановленными микро-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка precision-разъёмов на 0.034" возможна, но требует прецизионного оборудования и квалифицированного персонала.
UT-044-12 — уникальный 12-омный артикул в micro-калибре. Соседи — другие специальные импедансы низкого Z.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-043C-10 | Близкий 0.043" + 10 Ом + PFA | Когда нужен ещё более низкий импеданс. |
| UT-034C-10 | Меньший 0.034" + 10 Ом + PFA | Более компактный 10-омный с PFA. |
| UT-034C-17 | Меньший 0.034" + 17 Ом + PTFE | Близкий низкий импеданс с PTFE. |
| UT-075C-10 | Больший 0.075" + 10 Ом | Когда нужна большая мощность. |
| UT-062-18 | Больший 0.062" + 18 Ом | Близкий низкий импеданс среднего размера. |
| UT-085C-15 | Гораздо больший 0.085" + 15 Ом | Когда нужна большая мощность для низкого Z. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Кабель Micro-coax semi-rigid cable UT-044-12 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
