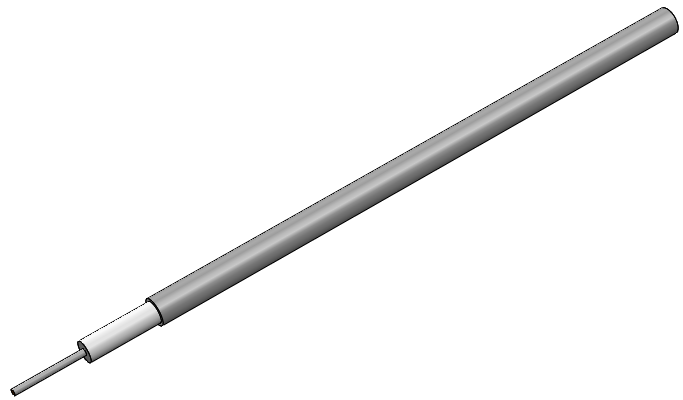

EZ FORM EZ-47-SS - Кабель коаксиальный
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Компания EZ Form разработала коаксиальный кабель с внешним проводником из нержавеющей стали для применений, где требуется низкая теплопередача. Типичные области применения включают криогенные кабели питания и медицинские приборы. Эти кабели поставляются со сплошным PTFE диэлектриком, микропористыми и TF4 диэлектриками. Кабели с медным внешним проводником доступны для не криогенных приложений, требующих традиционных электрических характеристик. К этим кабелям можно присоединить стандартные разъемы, указав оловянное покрытие на внешнем проводнике.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 1,19
- Диаметр центрального проводника, мм 0,287
- Диаметр диэлектрика, мм 0,94
- Материал -
- Внешний проводник Нержавеющая сталь
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Нержавеющая сталь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +100°
- Минимальный радиус изгиба, мм 3,18
- Вес, Кг/100м 0,71
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±2,5
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 2 000
- Рабочее напряжение, СКЗН на макс частоте 800
- Максимальная рабочая частота, ГГц 107
- Затухание (дБ/100м): -
- 0,5 ГГц 75,46
- 1 ГГц 107,94
- 5 ГГц 252,31
- 10 ГГц 368,13
- 18 ГГц 512,16
- 26,5 ГГц 639,8
- 40 ГГц 815,33
- 50 ГГц 932,46
- 65 ГГц 1 094,54
- 90 ГГц 1 338,65
- Максимальная мощность (при 40°C): -
- 0,5 ГГц 80
- 1 ГГц 55
- 5 ГГц 25
- 10 ГГц 15
- 18 ГГц 11
- 26,5 ГГц 10
- 40 ГГц 8
- 50 ГГц 7
- 65 ГГц 6
- 90 ГГц 5
Промышленное оборудование EZ FORM EZ-47-SS - Кабель коаксиальный от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размеры -
- Диаметр внешнего проводника, мм 1,19
- Диаметр центрального проводника, мм 0,287
- Диаметр диэлектрика, мм 0,94
- Материал -
- Внешний проводник Нержавеющая сталь
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Нержавеющая сталь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +100°
- Минимальный радиус изгиба, мм 3,18
- Вес, Кг/100м 0,71
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±2,5
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 2 000
- Рабочее напряжение, СКЗН на макс частоте 800
- Максимальная рабочая частота, ГГц 107
- Затухание (дБ/100м): -
- 0,5 ГГц 75,46
- 1 ГГц 107,94
- 5 ГГц 252,31
- 10 ГГц 368,13
- 18 ГГц 512,16
- 26,5 ГГц 639,8
- 40 ГГц 815,33
- 50 ГГц 932,46
- 65 ГГц 1 094,54
- 90 ГГц 1 338,65
- Максимальная мощность (при 40°C): -
- 0,5 ГГц 80
- 1 ГГц 55
- 5 ГГц 25
- 10 ГГц 15
- 18 ГГц 11
- 26,5 ГГц 10
- 40 ГГц 8
- 50 ГГц 7
- 65 ГГц 6
- 90 ГГц 5
- Рейтинг 5
