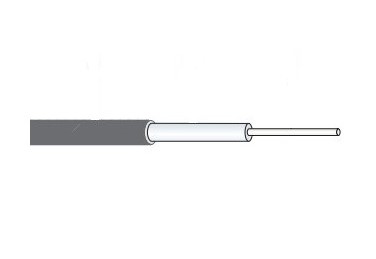

Specialized impedance semi-rigid коаксиальный кабель Micro-Coax с импедансом 15 Ом. Применяется для согласования с низкоомными мощными нагрузками: специальные импульсные передатчики, низкоомные модуляторы, плазменные RF-источники. Утолщённый центральный проводник SPC (Silver-Plated Copper) диаметром 2,032 мм. Внешний проводник цельномедный, диэлектрик PTFE. Higher Order Mode 27 ГГц, мощность CW 320,6 Вт @0,5 ГГц.
UT-141C-15 — низкоомное исполнение UT-141 со специальным импедансом 15 Ом. Низкий Z достигается за счёт утолщённого центрального проводника — 2,032 мм (в 2,2 раза толще чем у стандартных 50-омных). 15-омный импеданс применяется в специфических нишах: мощные импульсные передатчики специальных RF-систем, тракты согласования с низкоомными антенными решётками, плазменные нагревательные системы. По сравнению с UT-085C-15 (тот же импеданс, но меньший размер), UT-141C-15 даёт в 3 раза бóльшую мощность (320,6 vs 106,9 Вт @0,5 ГГц). Higher Order Mode 27 ГГц.
| Электрические параметры | |
|---|---|
| Импеданс | 15 Ом (специальный) |
| Макс. рабочая частота | 26,5 ГГц |
| Higher Order Mode | 27 ГГц |
| Voltage withstanding | 3900 V RMS @60 Hz |
| Corona extinction voltage | 1300 V RMS @60 Hz |
| Тип внешнего проводника | Copper |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, Specialized Impedance |
| Центральный проводник | Silver-Plated Copper (SPC), утолщённый |
| Диаметр центр. проводника | 2,032 мм (0,080") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 3,581 мм (0,141") |
| Механические параметры | |
|---|---|
| Вес | 7,12 кг/100 м (4,74 lbs/100 ft) |
| Радиус изгиба (мин.) | 4,775 мм (0,188") |
| Темп. целостности внеш. проводника | 175 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55 до +150 °C |
| Импеданс | 15 Ом (без MIL-сертификации) |
| RoHS | Compliant |
| Применение | Мощные импульсные системы, плазменные RF-источники |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 15,0 | 49,2 | 320,6 |
| 1,0 | 21,4 | 70,2 | 224,7 |
| 5,0 | 50,2 | 164,7 | 96,8 |
| 10,0 | 73,4 | 240,8 | 66,6 |
| 18,0 | 102,2 | 335,3 | 48,2 |
| 26,5 | 127,9 | 419,6 | 38,7 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-141C-15. Параметры на 40 ГГц и выше не нормируются: рабочий потолок ограничен Higher Order Mode 27 ГГц.
UT-141 совместим с большинством популярных precision-разъёмов для 0.141" semi-rigid. Из-за большего размера разъёмы более крупные и поддерживают повышенную мощность.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| N-type | до 18 ГГц | Стандартный разъём для 0.141" semi-rigid. Применяется в мощных трактах, базовых станциях, тестовом оборудовании средней мощности. |
| SMA | до 18 ГГц | Массовый стандарт для 0.141" precision. Спутниковая инфраструктура, испытательные стенды, ВЧ-генераторы. |
| TNC | до 18 ГГц | Резьбовой вариант BNC. Применяется в военной и мобильной аппаратуре, где требуется надёжное соединение с защитой от вибрации. |
| 2.92 mm (K-connector) | до 26,5 ГГц | Покрывает полную полосу UT-141 (HOM 34 ГГц у SA/HA). Применяется в mmWave-радарах и тестовых сборках. |
Готовые разъёмы под UT-141 поставляются по запросу — уточняйте конкретные артикулы у менеджера. Распайка precision-разъёмов на semi-rigid требует специализированного инструмента и должна выполняться квалифицированным персоналом.
UT-141C-15 — самый низкоомный артикул серии UT-141. Соседи — другие специальные импедансы и UT-085C-15 (меньший размер).
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-141C-25 | Спец. импеданс 25 Ом | Согласование с 25-омными системами. |
| UT-141C-35 | Спец. импеданс 35 Ом | Согласование с 35-омными системами. |
| UT-141-70 | Спец. импеданс 70 Ом | Высокоомные импульсные тракты. |
| UT-085C-15 | Меньший размер 0.085", тот же 15 Ом (мощность ниже в 3 раза) | Когда нужен компактный 15-омный. |
| UT-141-SA-M17 | 50 Ом базовый + MIL | Стандартные RF-применения. |
| UT-044-12 | Меньший размер 0.044", спец. имп. 12 Ом | Когда нужен компактный низкоомный. |
