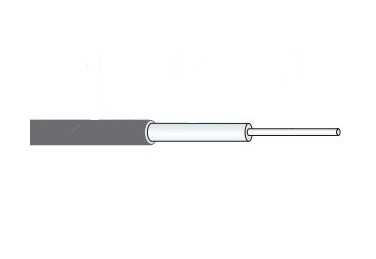

Specialized impedance semi-rigid коаксиальный кабель Micro-Coax с импедансом 35 Ом. Применяется для согласования с усилительными каскадами и нагрузками сопротивлением 30-40 Ом. Утолщённый центральный проводник SPC диаметром 0,4039 мм. Внешний проводник цельномедный, диэлектрик PTFE. Higher Order Mode 100 ГГц, мощность CW 74,1 Вт @0,5 ГГц.
UT-047C-35 — низкоомное исполнение UT-047 со специальным импедансом 35 Ом. Низкий Z достигается за счёт утолщённого центрального проводника — 0,4039 мм (vs 0,287 у 50-омного). 35-омный импеданс применяется для согласования с усилительными каскадами транзисторных и MMIC-усилителей, специальных систем импедансного согласования. Higher Order Mode 100 ГГц — чуть ниже стандартных UT-047 (109-117), но всё ещё покрывает работу до 90 ГГц.
| Электрические параметры | |
|---|---|
| Импеданс | 35 Ом (специальный) |
| Макс. рабочая частота | 90 ГГц |
| Higher Order Mode | 100 ГГц |
| Voltage withstanding | 2400 V RMS @60 Hz |
| Corona extinction voltage | 800 V RMS @60 Hz |
| Capacitance | 136,0 пФ/м (41,5 pF/ft) |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, Specialized Impedance |
| Центральный проводник | Silver-Plated Copper (SPC), утолщённый |
| Диаметр центр. проводника | 0,4039 мм (0,0159") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 1,194 мм (0,047") |
| Механические параметры | |
|---|---|
| Вес | 0,65 кг/100 м (0,43 lbs/100 ft) |
| Радиус изгиба (мин.) | 3,175 мм (0,125") |
| Темп. целостности внеш. проводника | 175 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55 до +150 °C |
| Импеданс | 35 Ом (без MIL-сертификации) |
| RoHS | Compliant |
| Применение | Согласование усилительных каскадов, MMIC-сборки |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 26,2 | 85,9 | 74,1 |
| 1,0 | 37,3 | 122,4 | 52,1 |
| 5,0 | 85,7 | 281,2 | 22,8 |
| 10,0 | 123,6 | 405,5 | 15,9 |
| 18,0 | 169,7 | 556,8 | 11,6 |
| 26,5 | 209,8 | 688,3 | 9,4 |
| 50,0 | 299,4 | 982,3 | 6,7 |
| 65,0 | 348,1 | 1142,1 | 5,8 |
| 90,0 | 420,8 | 1380,5 | 4,8 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-047C-35. Параметры на 40 ГГц не нормируются производителем. Higher Order Mode 100 ГГц.
UT-047 применяется с миниатюрными precision-разъёмами для микро-волновых сборок. Малый диаметр кабеля (1.194 мм) требует прецизионного инструмента распайки.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMA | до 26,5 ГГц | Стандарт-precision для UT-047 в распространённых применениях. Распайка требует прецизионного инструмента. |
| 2.92 mm (K-connector) | до 40 ГГц | Расширенный частотный потолок для R&D-применений UT-047. Совместим с SMA mechanically. |
| 2.4 mm | до 50 ГГц | Для верхней полосы UT-047. Применяется в premium-измерительной аппаратуре, сетевых анализаторах. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для микро-волновых трактов. Полная полоса UT-047 в mmWave-диапазоне. |
| GPO / GPPO / SMP / SMPM | до 40-65 ГГц | Миниатюрные blind-mate разъёмы для chiplet-уровня и плотных микро-волновых сборок. Самый распространённый класс разъёмов для UT-047. |
Готовые перемычки UT-047 с предустановленными precision-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка SMA/2.92 на 0.047" возможна, но требует специализированного инструмента.
UT-047C-35 — единственный 35-омный артикул серии UT-047. Соседи — другие спец. импедансы.
