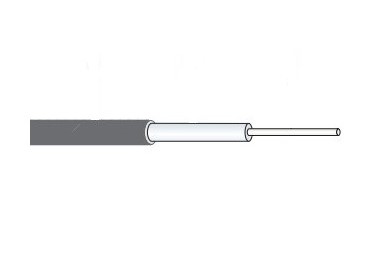

Specialized impedance semi-rigid коаксиальный кабель Micro-Coax с импедансом 70 Ом. Промежуточное значение между распространёнными 50 (RF) и 75 (видео). Применяется в специфических задачах: некоторые импульсные системы, прецизионные измерительные сборки, специальные mmWave-системы. Центр SPCW, цельномедный гофрированный внешний проводник, диэлектрик PTFE. Higher Order Mode 117 ГГц — самый высокий в семействе UT-047. Без MIL-сертификации.
UT-047-70 — редкое исполнение Micro-Coax с специальным импедансом 70 Ом. Высокий импеданс соответствует более низкой погонной ёмкости (68 пФ/м vs 95,2 у 50-омного варианта), что критично для высокоскоростных импульсных систем. Higher Order Mode 117 ГГц — самый высокий в семействе UT-047, что обеспечивает работу до 90 ГГц без вырождения в высшие моды. Применяется в специфических 70-омных задачах: импульсные системы, прецизионные измерительные сборки.
| Электрические параметры | |
|---|---|
| Импеданс | 70 Ом (специальный) |
| Макс. рабочая частота | 90 ГГц |
| Higher Order Mode | 117 ГГц |
| Voltage withstanding | 3600 V RMS @60 Hz |
| Corona extinction voltage | 1200 V RMS @60 Hz |
| Capacitance | 68,0 пФ/м (20,7 pF/ft) |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, Specialized Impedance |
| Центральный проводник | Silver-Plated Copper-Weld (SPCW) |
| Диаметр центр. проводника | 0,1803 мм (0,0071") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 1,194 мм (0,047") |
| Механические параметры | |
|---|---|
| Вес | 0,56 кг/100 м (0,37 lbs/100 ft) |
| Радиус изгиба (мин.) | 1,27 мм (0,050") |
| Темп. целостности внеш. проводника | 175 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55 до +150 °C |
| Импеданс | 70 Ом (без MIL-сертификации) |
| RoHS | Compliant |
| Применение | Импульсная техника, прецизионные измерительные сборки |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 24,6 | 80,7 | 78,1 |
| 5,0 | 80,5 | 264,1 | 24,0 |
| 10,0 | 116,2 | 381,2 | 16,7 |
| 18,0 | 159,8 | 524,2 | 12,2 |
| 26,5 | 197,7 | 648,5 | 9,9 |
| 40,0 | 249,1 | 817,2 | 7,9 |
| 50,0 | 282,9 | 928,1 | 7,0 |
| 65,0 | 329,2 | 1080,0 | 6,0 |
| 90,0 | 398,6 | 1307,7 | 5,0 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-047-70. Higher Order Mode 117 ГГц — работа до 90 ГГц без вырождения.
UT-047 применяется с миниатюрными precision-разъёмами для микро-волновых сборок. Малый диаметр кабеля (1.194 мм) требует прецизионного инструмента распайки.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMA | до 26,5 ГГц | Стандарт-precision для UT-047 в распространённых применениях. Распайка требует прецизионного инструмента. |
| 2.92 mm (K-connector) | до 40 ГГц | Расширенный частотный потолок для R&D-применений UT-047. Совместим с SMA mechanically. |
| 2.4 mm | до 50 ГГц | Для верхней полосы UT-047. Применяется в premium-измерительной аппаратуре, сетевых анализаторах. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для микро-волновых трактов. Полная полоса UT-047 в mmWave-диапазоне. |
| GPO / GPPO / SMP / SMPM | до 40-65 ГГц | Миниатюрные blind-mate разъёмы для chiplet-уровня и плотных микро-волновых сборок. Самый распространённый класс разъёмов для UT-047. |
Готовые перемычки UT-047 с предустановленными precision-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка SMA/2.92 на 0.047" возможна, но требует специализированного инструмента.
UT-047-70 — единственный 70-омный артикул серии UT-047. Соседи — другие спец. импедансы или 50-омные базовые.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-047C-35 | Спец. импеданс 35 Ом | Низкоомное согласование. |
| UT-047-25 | Спец. импеданс 25 Ом | Очень низкоомное согласование. |
| UT-047-M17 | 50 Ом базовый + MIL | Стандартные RF-применения. |
| UT-141-70 | Больший 0.141" + 70 Ом (мощность выше) | Когда нужна большая мощность. |
| UT-085-93 | Размер 0.085", спец. имп. 93 Ом | Более высокоомный 0.085". |
| UT-085-75-TP | Размер 0.085", спец. имп. 75 Ом | ТВ-вещание, видео. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Micro-Coax UT-047-70 Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
