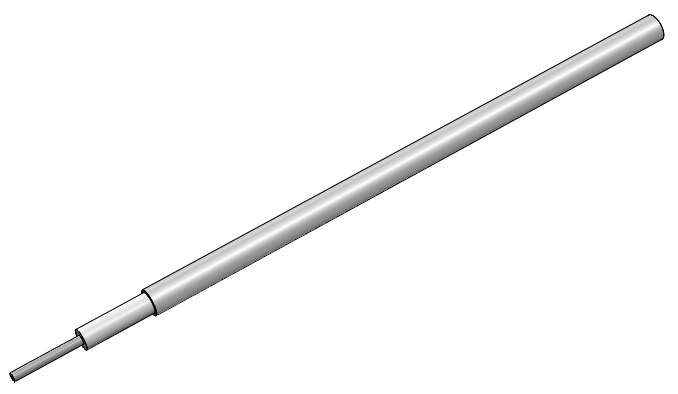

EZ FORM EZ-47-35-TP - Коаксиальный кабель
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Немагнитный EZ Form производит широкий диапазон полужестких кабелей со специальным значением импеданса. Коаксиальный кабель EZ-47-35-TP имеет импеданс 35 Ом. Кабели доступны по запросу, параметры по выбору пользователя. Чтобы воспрепятствовать окислению, мы рекомендуем держать этот кабель в оригинальной упаковке и хранить его в сухом помещении с контролируемой температурой до его использования.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 1,19
- Диаметр центрального проводника, мм 0,4
- Диаметр диэлектрика, мм 0,94
- Материал -
- Внешний проводник Медь
- Покрытие внешнего проводника Олово
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +150°
- Минимальный радиус изгиба, мм 3,18
- Вес, Кг/100м 0,79
- Электрические характеристики -
- Номинальный импеданс, Ом 35,0 ±1,5
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 1 500
- Рабочее напряжение, СКЗН на макс частоте 600
- Максимальная рабочая частота, ГГц 90
- Затухание (дБ/100м): -
- 0,5 ГГц 99,74
- 1 ГГц 142,72
- 5 ГГц 329,41
- 10 ГГц 477,39
- 18 ГГц 658,17
- 26,5 ГГц 816,97
- 40 ГГц 951,49
- 50 ГГц 1 174,6
- 65 ГГц 1 371,46
- 90 ГГц 1 666,75
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц 46
- 1 ГГц 32
- 5 ГГц 14
- 10 ГГц 10
- 18 ГГц 8
- 26,5 ГГц 6
- 40 ГГц 5
- 50 ГГц 4
- 65 ГГц 4
- 90 ГГц 3
Промышленное оборудование EZ FORM EZ-47-35-TP - Коаксиальный кабель от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
