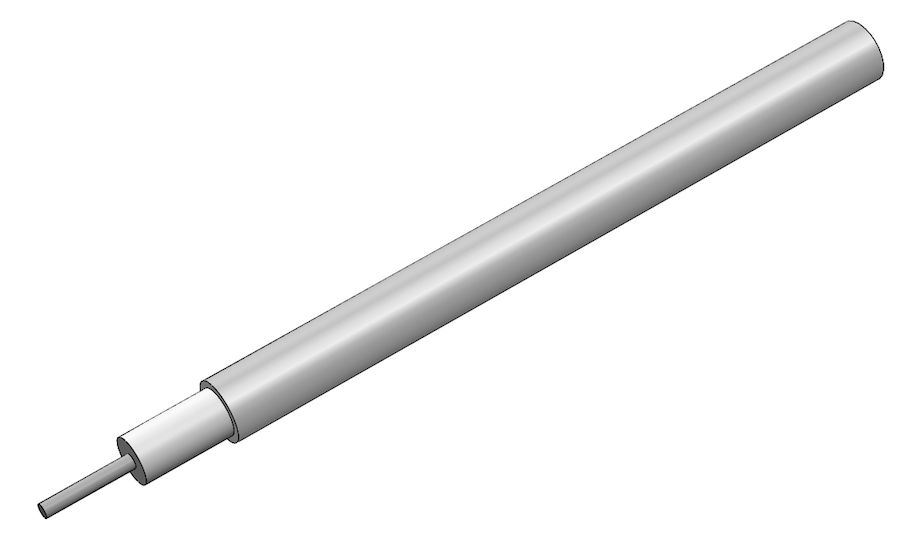

EZ FORM EZ-86-AL-LA - Кабель коаксиальный
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Низкие потери, немагнитный Коаксиальный кабель EZ-86-AL-LA полужесткого типа с алюминиевым внешним проводником с низкими потерями имеет микропористый диэлектрик, который дает более низкое затухание и более высокие рабочие температуры, а также большую стабильность фаз по сравнению со сплошным диэлектриком из тефлона (PTFE), а также имеет дополнительное преимущество – он на 40% легче кабелей с медным внешним проводником. Чтобы воспрепятствовать окислению, мы рекомендуем держать этот кабель в оригинальной упаковке и хранить его в сухом помещении с контролируемой температурой до его использования.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 2,2
- Диаметр центрального проводника, мм 0,57
- Диаметр диэлектрика, мм 1,676
- Материал -
- Внешний проводник Алюминий
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE низкой плотности
- Центральный проводник Посеребренная медь
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +225°
- Минимальный радиус изгиба, мм 1,77
- Вес, Кг/100м 0,94
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,5
- Фактор скорости, % 76,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 5 000
- Рабочее напряжение, СКЗН на макс частоте 1 500
- Максимальная рабочая частота, ГГц 64
- Затухание (дБ/100м) -
- 0,5 ГГц 38,06
- 1 ГГц 54,14
- 5 ГГц 122,38
- 10 ГГц 174,88
- 18 ГГц 237,54
- 26,5 ГГц 291,02
- 40 ГГц 362,22
- 50 ГГц 408,16
- 65 ГГц 469,84
- 90 ГГц н/д
- Максимальная мощность (Ватт, при 40°C) -
- 0,5 ГГц 340
- 1 ГГц 240
- 5 ГГц 105
- 10 ГГц 73
- 18 ГГц 54
- 26,5 ГГц 44
- 40 ГГц 36
- 50 ГГц 32
- 65 ГГц 28
- 90 ГГц н/д
Промышленное оборудование EZ FORM EZ-86-AL-LA - Кабель коаксиальный от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размеры -
- Диаметр внешнего проводника, мм 2,2
- Диаметр центрального проводника, мм 0,57
- Диаметр диэлектрика, мм 1,676
- Материал -
- Внешний проводник Алюминий
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE низкой плотности
- Центральный проводник Посеребренная медь
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +225°
- Минимальный радиус изгиба, мм 1,77
- Вес, Кг/100м 0,94
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,5
- Фактор скорости, % 76,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 5 000
- Рабочее напряжение, СКЗН на макс частоте 1 500
- Максимальная рабочая частота, ГГц 64
- Затухание (дБ/100м) -
- 0,5 ГГц 38,06
- 1 ГГц 54,14
- 5 ГГц 122,38
- 10 ГГц 174,88
- 18 ГГц 237,54
- 26,5 ГГц 291,02
- 40 ГГц 362,22
- 50 ГГц 408,16
- 65 ГГц 469,84
- 90 ГГц н/д
- Максимальная мощность (Ватт, при 40°C) -
- 0,5 ГГц 340
- 1 ГГц 240
- 5 ГГц 105
- 10 ГГц 73
- 18 ГГц 54
- 26,5 ГГц 44
- 40 ГГц 36
- 50 ГГц 32
- 65 ГГц 28
- 90 ГГц н/д
- Рейтинг 5
