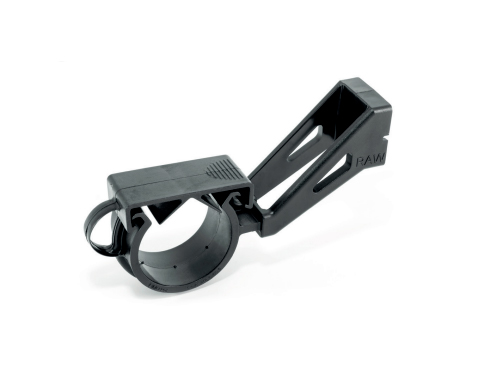

FIMO RAW — моноблочный зажим со встроенной дистанционной стойкой для излучающего кабеля. В каталоге производителя 8 позиций.
RAW — моноблочные зажимы для крепления излучающих кабелей к стенам и лестницам в железнодорожных, автодорожных тоннелях и метро.
Дистанционная стойка встроена в корпус: исполнения с отступом 50 мм и 80 мм от стены.
Рассчитаны на быстрый монтаж и долговременное крепление, в том числе в тоннелях ВСМ (до 350 км/ч) — в сочетании со стальными анкерами MF и MFI.
Типоразмеры под кабели 1/2", 7/8", 1.1/4", 1.5/8"; исполнения под винты M8 и анкеры — с суффиксом кода .08.
С зажимом RAW применяется противопожарный фиксатор RSD (комплекты KIT RAW + RSD), удерживающий линию от падения при пожаре.
| Материал | полиамид PA6 V0, самозатухающий, без галогенов (UL94-V0), чёрный |
|---|---|
| Рабочая температура | -40 … +125 °C |
| Комплектация и совместимость | анкеры MF/MFI и шайба RPI — по схеме монтажа; противопожарный фиксатор RSD — в комплектах KIT RAW … + RSD |
Модели со ссылкой открывают отдельную карточку; остальные позиции поставляются под заказ по коду производителя.
| Модель | Кабель | Ø кабеля, мм | Отступ от стены D, мм | Длина L, мм | Код FIMO |
|---|---|---|---|---|---|
| FIMO RAW 1.1/4" - 50 | 1.1/4" | 38.5–40 | 50 | 113 | 6150015114 |
| FIMO RAW 1.1/4" - 80 | 1.1/4" | 38.5–40 | 80 | 143 | 6150010114 |
| FIMO RAW 1.5/8" - 50 | 1.5/8" | 48.5–50.5 | 50 | 122 | 6150015158 |
| FIMO RAW 1.5/8" - 80 | 1.5/8" | 48.5–50.5 | 80 | 152 | 6150010158 |
| FIMO RAW 1/2" - 50 | 1/2" | 15.5–17 | 50 | 87 | 6150015012 |
| FIMO RAW 1/2" - 80 | 1/2" | 15.5–17 | 80 | 117 | 6150010012 |
| FIMO RAW 7/8" - 50 | 7/8" | 26.5–28 | 50 | 102 | 6150015078 |
| FIMO RAW 7/8" - 80 | 7/8" | 26.5–28 | 80 | 132 | 6150010078 |
Поставка FIMO под заказ. Пришлите артикулы или коды — подберём типоразмер под ваш кабель и опору, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по каталогу производителя Fi.Mo.Tec. S.p.A. (FIMO, Италия) «Cable Clamps & Fastening Devices», с. 121, 122. Комплектацию и наличие уточняйте при заказе.
Поставляем FIMO RAW - Моноблочные кабельные зажимы для излучающих кабелей под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
