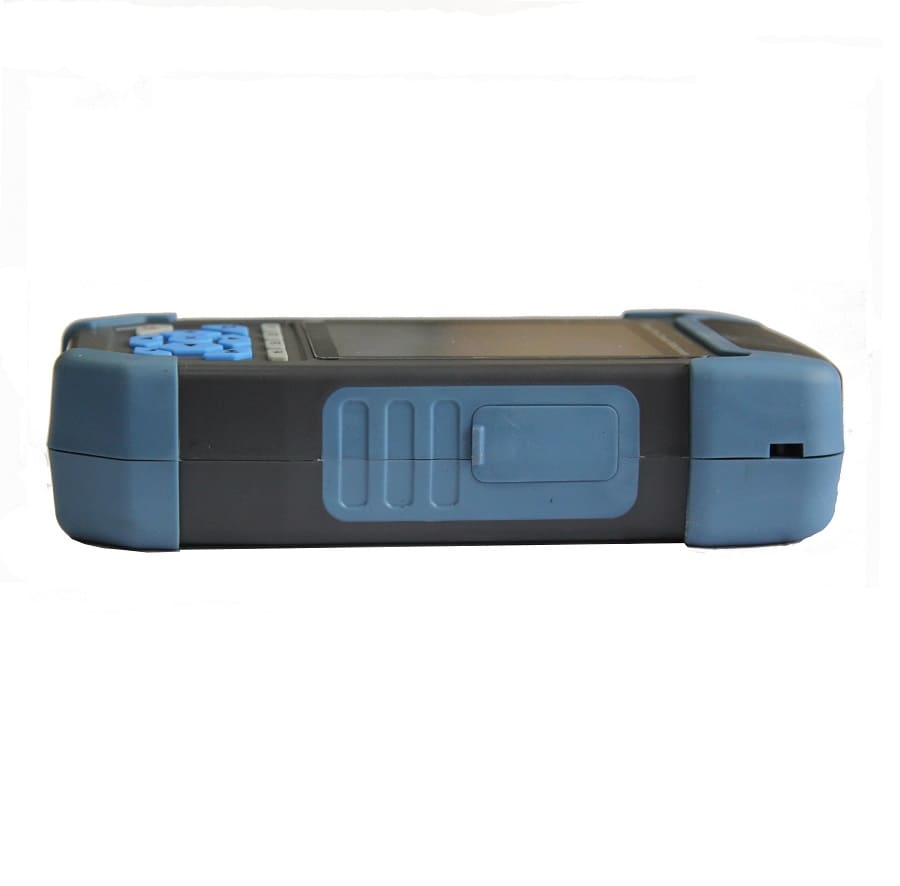

Joinwit JW3302S OTDR Мини-рефлектометр оптический 26dB/24dB
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Рефлектометр JW3302S Mini Pro предназначен для построения и обслуживания сетей FTTx. Он позволяет тестировать точку обрыва волокна, определять длину, потери и автоматически обнаруживать входящий свет. Устройство удобно в использовании благодаря функции автоматического тестирования одной кнопкой.
Этот компактный рефлектометр имеет 3,5-дюймовый цветной ЖК-экран и выполнен в новом пластиковом корпусе, устойчивом к ударам и падениям. JW3302S Mini Pro объединяет в себе 8 функций: это высокоинтегрированный рефлектометр, карты событий, стабильный источник света, измеритель оптической мощности, визуальный локатор неисправностей, контроль последовательности подключения кабеля, измерение длины кабеля и функции освещения.
Прибор способен быстро обнаруживать точки обрыва и оборудован универсальным разъемом, поддерживает TF-карты и USB-накопители для хранения данных. Более того, встроенный литиевый аккумулятор емкостью 4000 мАч и возможность USB-зарядки делают его отличным выбором для длительных полевых работ.
Характеристики
| Параметр | Значение |
|---|---|
| Длина волны | 1310nm/1550nm±20nm |
| Тип волокна | G.652 fiber |
| Динамический диапазон | 24dB/22dB |
| Event Blind Zone | 3 метра |
| ATT Blind Zone | 8 метров |
| Диапазон испытаний | 500м~60км |
| Ширина импульса | 3ns~10us |
| Точность измерения расстояния | ±(1m + sampling interval + 0.005% x test distance) |
| Точность потерь | ±0.2dB/dB |
| Разрешение выборки | 0.05m~8m |
| Точность отражения | ±3dB |
| Уровень безопасности лазера | II |
| Формат файлов | SOR Standard File Format |
| Разъемы | SC/FC |
| Дисплей | 3,5-дюймовый цветной ЖК-дисплей |
| Интерфейс передачи данных | Micro USB |
| Внешнее хранилище | карта памяти (не входит в комплект) |
| Источник питания | литиевая батарея: 3,7 В, 4000 мАч, адаптер питания: 5В DC, 2A |
| Срок службы батареи | в режиме ожидания > 20 ч; время измерения > 12 ч |
| Размеры изделия | 173x82x37 мм |
| Вес | 743 гр |
Дополнительные параметры OPM
| Параметр | Значение |
|---|---|
| Диапазон длины волны | 800nm~1700nm |
| Тип интерфейса | Universal Connector for FC/SC/ST |
| Диапазон испытаний | -50dBm~+26dBm |
| Погрешность | ± 5% |
| Частотная Идентификация | CW/270/330/1k/2kHz |
| Длина волны калибровки | 850/980/1300/1310/1490/1550/1625/1650nm |
Дополнительные параметры LS
| Параметр | Значение |
|---|---|
| Тип LD | FP-LD |
| Выходная длина волны | 1550nm±20nm, 1310nm/1550nm±20nm |
| Выходная мощность | ≥-5dBm |
| Модуляция | 270/330/1k/2кГц |
| Стабильность частоты | CW, ± 0,5 дБ/15 мин (тест после 15 мин предварительного нагрева) |
| Разъем | Для SC/FC |
Дополнительные параметры VFL
| Параметр | Значение |
|---|---|
| Рабочая длина волны | 650 нм ± 20 нм |
| Выходная мощность | ≥ 10 мВт |
| Режим | CW/1 Гц/2 Гц |
| Разъем | Для SC/FC |
Измерение длины кабеля RJ45
Диапазон испытаний: 300 метров.
