Полное руководство по оптическим рефлектометрам (OTDR)
Рефлектометр видит всю линию с одного конца: каждую сварку, разъём, изгиб и обрыв — с точностью до метров на трассе в десятки километров. Разбираем, как читается рефлектограмма, что такое динамический диапазон и мёртвые зоны, как выбрать OTDR под задачу — и какие модели оптических рефлектометров заслуживают внимания.
Что такое рефлектометр
Рефлектометр — устройство для тестирования и диагностики состояния коммуникационных линий: волоконно-оптических кабелей и медных проводов. Прибор измеряет и анализирует отражённые сигналы (отсюда и название — от англ. reflect, «отражать»), определяя местоположение и характер неисправностей или потерь в линии. В волоконной оптике эту работу выполняет OTDR (Optical Time Domain Reflectometer — оптический рефлектометр временнóй области): один прибор заменяет доступ к обоим концам линии и часы поиска повреждения «вслепую».
Принцип действия OTDR
Оптический рефлектометр посылает в волокно серию коротких световых импульсов и слушает «эхо». Обратно к прибору свет возвращается двумя путями. Первый — рэлеевское рассеяние: микроскопические неоднородности стекла рассеивают крошечную долю света по всей длине волокна, и этот равномерный «фон» рисует наклонную линию затухания. Второй — френелевские отражения: на границах сред с разным показателем преломления (разъёмы, механические соединители, торец обрыва) свет отражается сильным всплеском.
Измеряя время возврата отражённого света и зная скорость света в волокне, прибор пересчитывает время в расстояние; по амплитуде и форме сигнала определяется тип и величина события. Результат — график «уровень сигнала — расстояние», знаменитая рефлектограмма (трасса), по которой читается вся жизнь линии.
Как читать рефлектограмму
Каждому типу события соответствует свой почерк. Ровный наклон линии — собственное затухание волокна (около 0,35 дБ/км на 1310 нм и 0,2 дБ/км на 1550 нм); если наклон больше паспортного — волокно деградирует или кабель повреждён. Ступенька без пика — сварное соединение: хорошая сварка теряет 0,02–0,1 дБ. Пик с последующей ступенькой — разъёмное соединение: отражает свет и вносит потери. Крутая ступень без отражения, растущая на 1550 нм сильнее, чем на 1310 нм, — макроизгиб: кабель пережат или уложен с нарушением радиуса. Мощный пик с обрывом трассы — торец волокна: конец линии или место обрыва, расстояние до которого прибор показывает с точностью до метров.
Сферы применения
В каждой из этих сфер рефлектометр решает одну и ту же задачу: обеспечивает надёжность, безопасность и эффективность волоконно-оптических систем, находя проблему до того, как она остановит сеть.
Ключевые параметры выбора
Динамический диапазон. Главная цифра в паспорте: определяет максимальную длину линии, которую можно измерить с приемлемой точностью. Практическое правило — из паспортного значения (в дБ) вычтите 6–8 дБ на сварки, разъёмы и запас по шуму, остаток разделите на затухание волокна. OTDR с диапазоном 26 дБ уверенно работает на городских линиях в десятки километров; 40+ дБ — магистрали в сотни километров.
Длины волн. Одномодовые сети тестируют на 1310 и 1550 нм, многомодовые — на 850 и 1300 нм; универсальные приборы имеют все четыре порта. Для измерений по «живому» волокну без остановки трафика нужен фильтрованный порт 1625/1650 нм.
Мёртвые зоны. После каждого отражающего события приёмник прибора на мгновение «слепнет». Мёртвая зона события — минимальное расстояние, на котором различимы два соседних отражения; мёртвая зона затухания — расстояние, после которого снова измеряются потери. Чем короче обе, тем лучше прибор видит плотные участки: кроссы, патч-корды, PON-разветвители.
Разрешение и время тестирования. Разрешение определяет, насколько близкие события прибор различит как два отдельных (подробнее — в следующем разделе). Время усреднения одной трассы — от секунд до минут: при массовых приёмо-сдаточных измерениях быстрый прибор экономит часы работы.
Портативность. Вес, габариты и время автономной работы решают, если измерения идут «в поле»: на опоре, в колодце, на чердаке. Мини-форматы OTDR весят сотни граммов и работают смену от аккумулятора.
Интерфейс и автоматический анализ. Современные приборы сами находят события, считают потери и выносят вердикт «годен/не годен» по заданным порогам — это страхует от ошибок и ускоряет работу монтажника. Опытному инженеру важен и ручной режим с полным доступом к настройкам.
Отчётность и совместимость. Сохранение трасс в стандартном формате (SOR), сравнение с эталонными измерениями, генерация отчётов для заказчика. Убедитесь также, что прибор совместим с типами волокон, которые планируете тестировать — одномодовыми, многомодовыми или обоими.
Поддержка и цена. Выбирайте производителя с внятной техподдержкой и обновлениями ПО. Цены на OTDR отличаются на порядок: переплачивать за магистральный динамический диапазон для городской «оптики» не нужно — как и ждать чудес от прибора, взятого «впритык».
Импульс, разрешение и мёртвые зоны
Три параметра из паспорта связаны одной физикой — длительностью зондирующего импульса. Длина волны задаёт, в каком «окне прозрачности» работает прибор: в волоконной оптике используются окрестности 1310, 1550 и 1625 нм, где потери и дисперсия стандартных волокон минимальны. Разрешение — способность различить два близких события, например две сварки подряд: оно определяется длительностью импульса. Короткий импульс даёт высокое разрешение и короткие мёртвые зоны, но несёт мало энергии — хватает на короткую линию. Длинный импульс «пробивает» сотни километров, но сливает соседние события в одно.
Практика измерений: что отличает профессионала
Компенсационная катушка. Первые сотни метров после прибора скрыты его собственной мёртвой зоной. Катушка волокна 150–1000 м между OTDR и линией выносит эту зону за пределы измеряемого участка — и первый разъём линии становится видимым. Вторая катушка на дальнем конце показывает последний разъём.
Измерение с двух концов. Потери на сварке, измеренные с одной стороны, могут быть искажены разницей волокон (вплоть до «отрицательных» потерь — усиления, которого физически нет). Снятие трасс с обоих концов линии и усреднение даёт истинные значения — так требуют и приёмо-сдаточные методики.
Документирование. Трасса каждого волокна, снятая при сдаче линии, — это её «свидетельство о рождении»: при будущей аварии сравнение свежей рефлектограммы с эталонной мгновенно показывает, что изменилось и где.
Модели Joinwit: от мини-форматов до магистралей
Стоит обратить внимание на линейку оптических рефлектометров Joinwit — именно они в наибольшей степени соответствуют описанным критериям при разумной цене. Линейка закрывает задачи от абонентской «последней мили» до магистральных линий:
| Модель | Длины волн | Динамический диапазон | Класс задач |
|---|---|---|---|
| JW3305A | 1310/1550 нм | 26/24 дБ | мини-формат: доступ, PON, городские линии |
| JW3302S | 1310/1550 нм | 26/24 дБ | мини-формат: монтаж и обслуживание |
| JW3302XR-S1 | 1310/1550 нм | 32/30 дБ | городские и зоновые сети |
| JW3302XR | 850/1300/1310/1550 нм | 28/26/37/37 дБ | универсал: многомод + одномод |

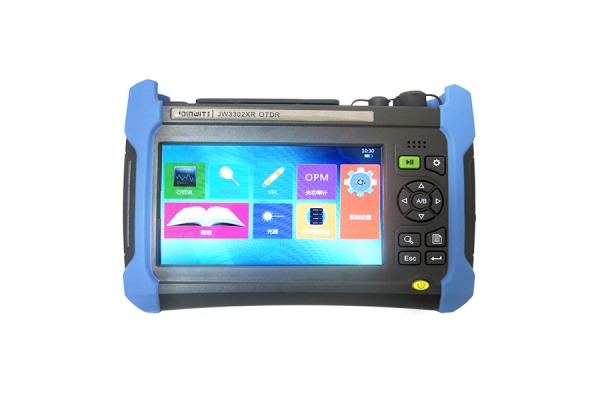

| JW3302XR-М1 | 850/1300/1310/1550 нм | четыре порта | универсал: ЛВС, ЦОД и операторские сети |

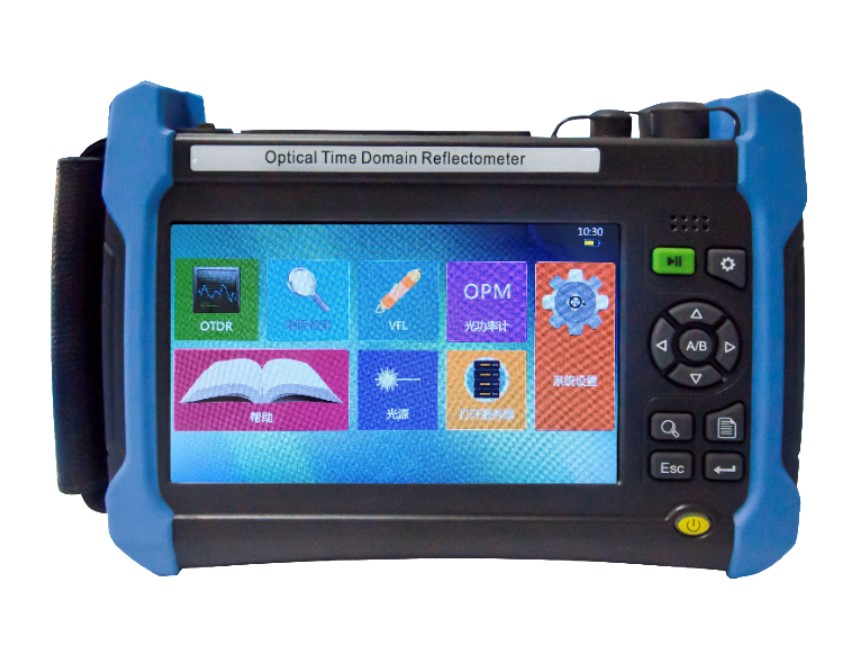

| JW3302XR-S3 | 1310/1550 нм | 42/40 дБ | магистральные линии большой протяжённости |
Основные бренды OTDR
Joinwit — признанный производитель, специализирующийся на проектировании, исследованиях и разработках, производстве и продаже полного спектра приборов для оптических измерений, а также пассивных компонентов для ВОЛС.
Yokogawa — японская корпорация, производитель различного промышленного оборудования, в том числе OTDR для тестирования и анализа волоконно-оптических сетей.
Anritsu — японская компания, производящая оборудование для измерения и контроля качества связи, включая оптические рефлектометры.
Fluke Networks — американский производитель профессиональных измерительных инструментов и решений для тестирования сетей, включая волоконно-оптические.
JDSU (теперь часть Viavi Solutions) — компания, производящая оборудование и инструменты для тестирования и мониторинга сетевых услуг и волоконно-оптических систем.
Grandway — производитель широкого спектра продукции для волоконно-оптических сетей, включая OTDR и другое оборудование для тестирования.
FOD — международная компания, занимающаяся разработкой и изготовлением тестирующего волоконно-оптического оборудования.
Эти бренды известны высоким качеством, надёжностью и широким ассортиментом продукции, отвечающим различным требованиям в области волоконно-оптической связи.
