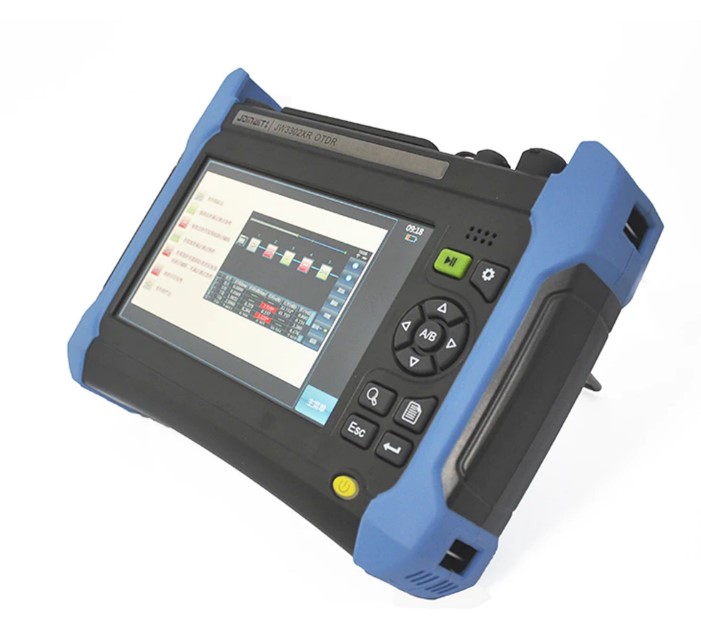

Joinwit JW3302XR Волоконно-оптический рефлектометр 1310/1550 нм 32/30dB
Серия JW3302XR представляет собой оптический рефлектометр времени домена (OTDR) нового поколения, созданный для эффективного обнаружения волоконных систем связи. С увеличением популярности оптических сетей в городах и странах, потребность в быстром и точном измерении оптических сетей значительно возросла.
Рефлектометры выпускаются в различных модификациях, различающихся по количеству источников оптического излучения и их функциональному назначению в зависимости от типа оптического волокна. Модели могут варьироваться наличием измерительного фотодиода и его характеристиками, параметрами фотоприемника и усилителя-преобразователя.
В рефлектометрах реализованы три режима функционирования с соответствующими нормируемыми значениями длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения.
Особенности:

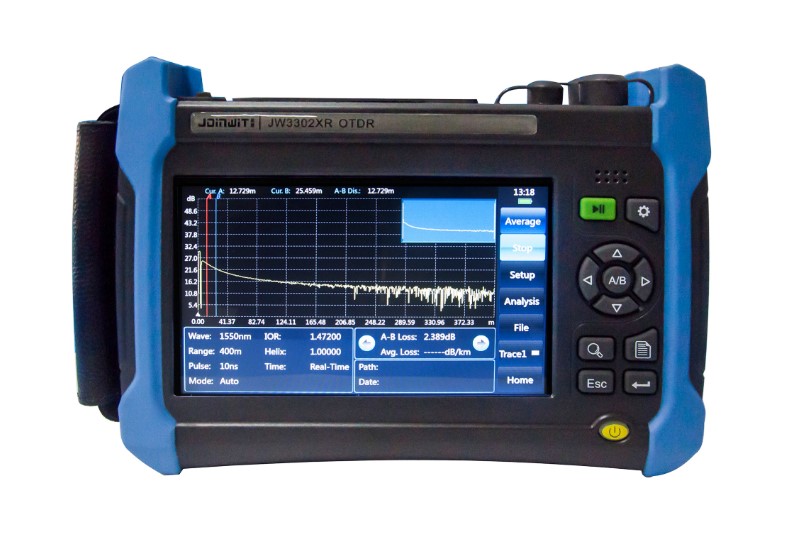

- 7 дюймовый TFT цветной ЖК-дисплей с емкостным сенсорным экраном
- Максимальный динамический диапазон до 50 дБ
- 256k точек выборки данных
- Онлайн-тест PON network
- Обнаружение оптического разветвителя до 1:128
- Точная проверка каждой ветки сети PON
- Интегрированный многофункциональный SM и мм OTDR тест
- Автоматическое обнаружение и сигнализация входящих оптических сигналов
- Быстрая защита устройства
- Поддержка стандартов Bellcore GR196 и SR-4731; Отчет о выводе изображения

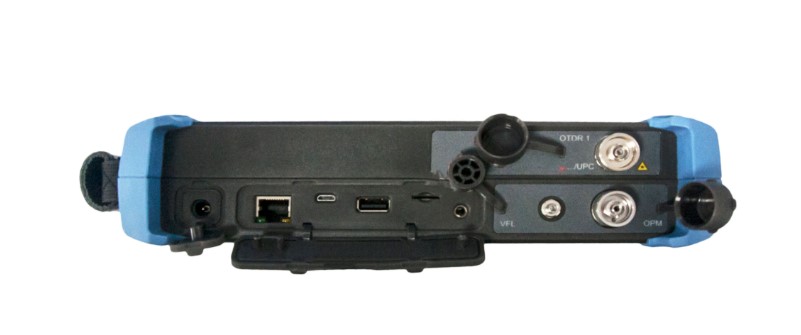

- Разнообразие внешних интерфейсов: USB, MICRO-USB, 10M/100M Ethernet
- Встроенный литиевый аккумулятор; Время работы: более 8 ч

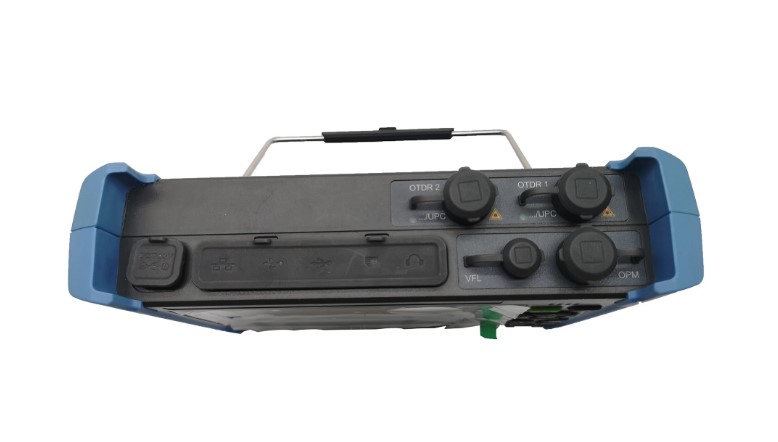

- Оптический выходной интерфейс FC/UPC, SC/UPC, возможности APC опционально

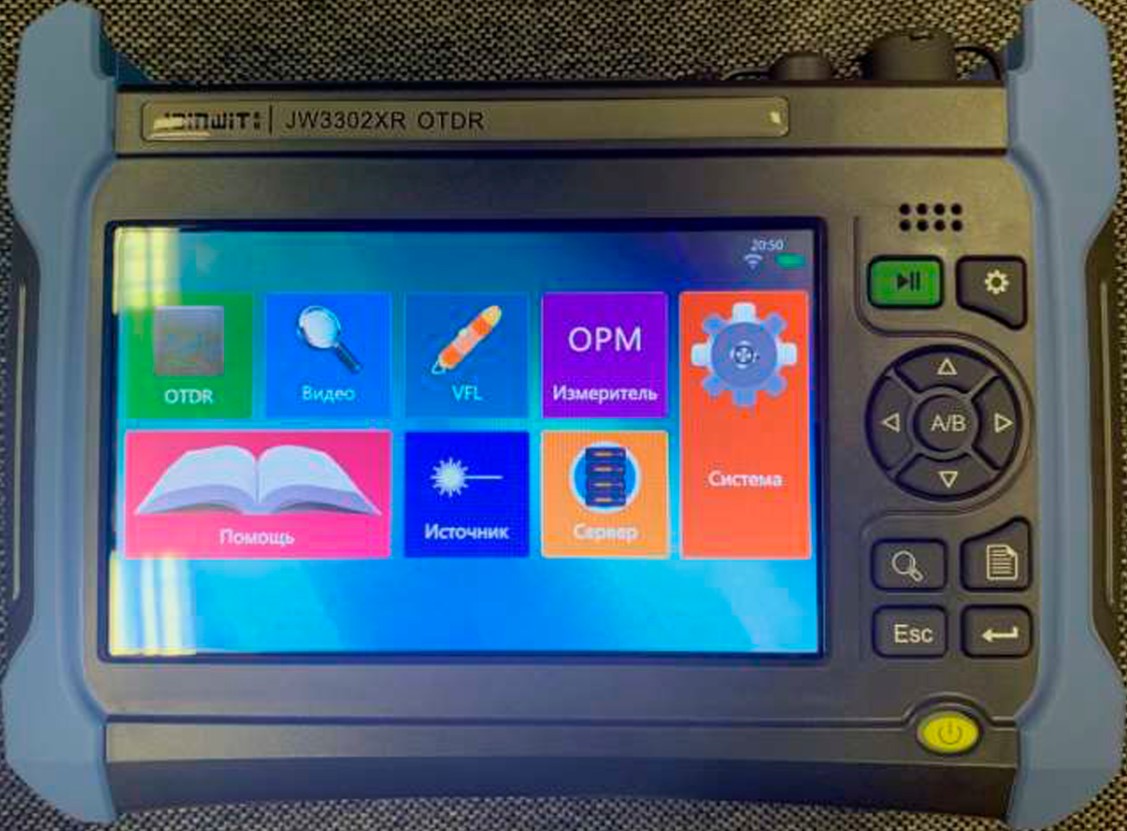

- Поддержка различных языковых интерфейсов: китайский, английский, испанский, французский, немецкий, итальянский, португальский, русский, корейский и др.
Метрологические характеристики по моделям:
| Модель | Длины волн | Динамический диапазон | Мертвая зона по затуханию | Мертвая зона по событию |
|---|---|---|---|---|
| JW3302XR-S1 | 1310/1550 нм | ≥37/35 дБ | ≤8 м | ≤1,5 м |
| JW3302XR-S2 | 1310/1550 нм | ≥42/40 дБ | ≤4,5 м | ≤0,8 м |
| JW3302XR-S3 | 1310/1550 нм | ≥45/42 дБ | ≤4,5 м | ≤0,8 м |
| JW3302XR-S4 | 1310/1550/1625 нм | ≥37/35/35 дБ | ≤8 м | ≤1,5 м |
| JW3302XR-S5 | 1310/1490/1550 нм | ≥45/42/42 дБ | ≤8 м | ≤1,5 м |
| JW3302XR-M1 | 850/1300/1310/1550 нм | ≥28/26/37/36 дБ | ≤8 м | ≤1,5 м |
Общие метрологические характеристики:
| Диапазон измерений расстояния | 0,1 - 512 км |
| Пределы допускаемой абсолютной погрешности расстояния | ± (0,75 + δсчит) + 5·10-5·L3 м |
| Длины волн источника | 850/1300/1310/1490/1550/1625 нм |
| Уровень средней мощности непрерывного оптического излучения на выходе источника, не менее | 850/1300 нм: ≥20 дБм / 1310/1490/1550/1625 нм: ≥ 5 дБм |
| Длины волн измерителя мощности | 850/1300/1310/1490/1550/1625/1650 нм |
| Диапазон измерения уровней средней мощности | от -60 дБм до +3 дБм |
| Пределы допускаемой основной относительной погрешности измерений уровня средней мощности | ±0,5 дБ |
Основные характеристики:
| Напряжение постоянного тока | 12 ± 1 В |
| Габаритные размеры (Д х Ш х В) | 252 х 180 х 55 мм |
| Масса | 1,8 кг |
| Рабочая температура | от -10 до +50 °С |
| Относительная влажность при температуре +25 °С | не более 80% |
| Атмосферное давление | от 84,0 до 106,7 кПа |
Для ознакомления с основными сведениями об оптических рефлектометрах, которые помогут выбрать оборудование, посетите страницу: Как выбрать рефлектометр оптический.
Промышленное оборудование Joinwit JW3302XR-S1 OTDR Волоконно-оптический рефлектометр 1310/1550 от производителя Joinwit поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
