Внешняя направленная панельная антенна Wi-Fi с вертикальной поляризацией: 2400–2500 / 5150–6000 / 6000–7125 МГц, 1 порт.
Антенна КАДАММ APW247175 — внешняя направленная панельная антенна Wi-Fi: излучающими системами 2400–2500 МГц, 5150–6000 МГц и 6000–7125 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 5 / 7,5 / 7,5 дБи по диапазонам. Габариты Ø28 × (400 ± 5) мм, радом Ø26 мм. КСВН не более 2,0.

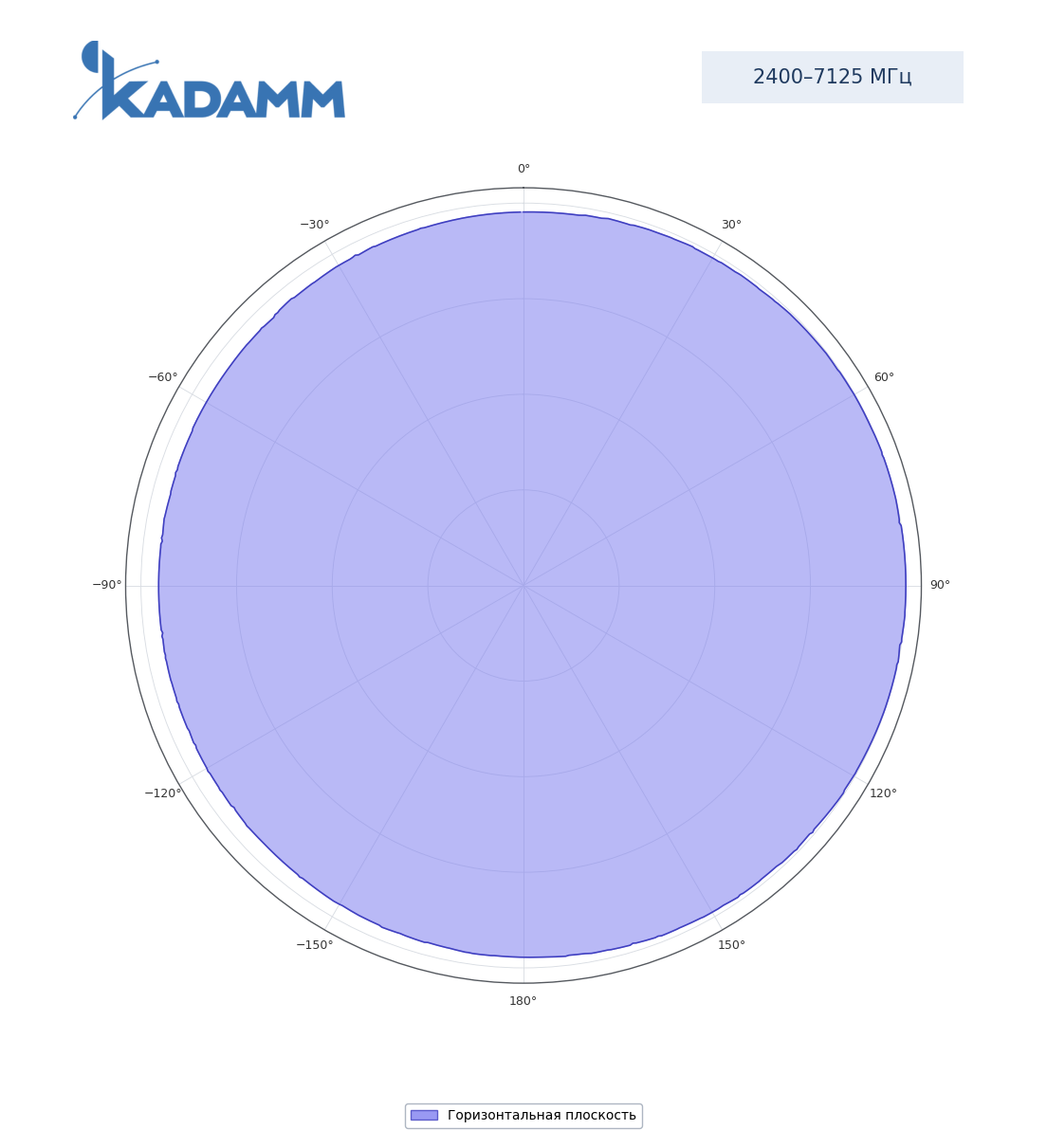

Диаграммы направленности KADAMM APW247175 в полосах 2400–7125 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 |
| КСВН | ≤2,0 |
Система 5150–6000 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 7,5 |
| КСВН | ≤2,0 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 7,5 |
| КСВН | ≤2,0 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø28 × (400 ± 5) мм, радом Ø26 мм |
| Материал радома | Стеклопластик |
KADAMM APW247175 работает в полосах 2400–2500 / 5150–6000 / 6000–7125 МГц: Wi-Fi 2,4 ГГц и 5 ГГц. Направленная антенна, усиление 7,5 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ APW247175, монтажный комплект.

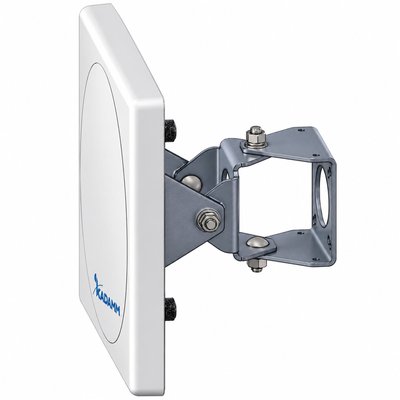

| Параметр | APW247175 | APWD247195 | AOW2471-35 | APWD247110 | APW247106 | APW24708-7 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–6000 / 6000–7125 МГц | 2400–2500 / 5150–6000 / 6000–7125 МГц | 2400–2500 / 5150–7150 МГц | 2400–2500 / 5150–6000 / 6000–7125 МГц | 2400–2500 / 5150–6000 / 6000–7125 МГц | 2400–2500 / 5150–5950 / 6000–7125 МГц |
| Поляризация | вертикальная | две линейные (V+H) | вертикальная | две линейные (V+H) | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | — | — | — | — | 80° |
| Коэффициент усиления | 7,5 дБи | 12 дБи | 3,5 дБи | 13,5 дБи | 6 дБи | 8 дБи |
| Электрический наклон | — | — | — | — | — | 0°, фикс. |
| Тип | направленная антенна Wi-Fi | направленная антенна Wi-Fi | всенаправленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | внешняя секторная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM APW247175 покрывает Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
У KADAMM APW247175 — 1 × вилка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM APW247175 размеры Ø28 × (400 ± 5) мм, радом Ø26 мм.
У KADAMM APW247175: усиление 7,5 дБи, поляризация вертикальная. У KADAMM APWD247195: усиление 12 дБи, поляризация две линейные (V+H).
Артикул для заказа — KADAMM APW247175, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW247175 могут уточняться без уведомления.
Поставляем KADAMM APW247175 — направленная антенна Wi-Fi 2400–7125 МГц, 7,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
