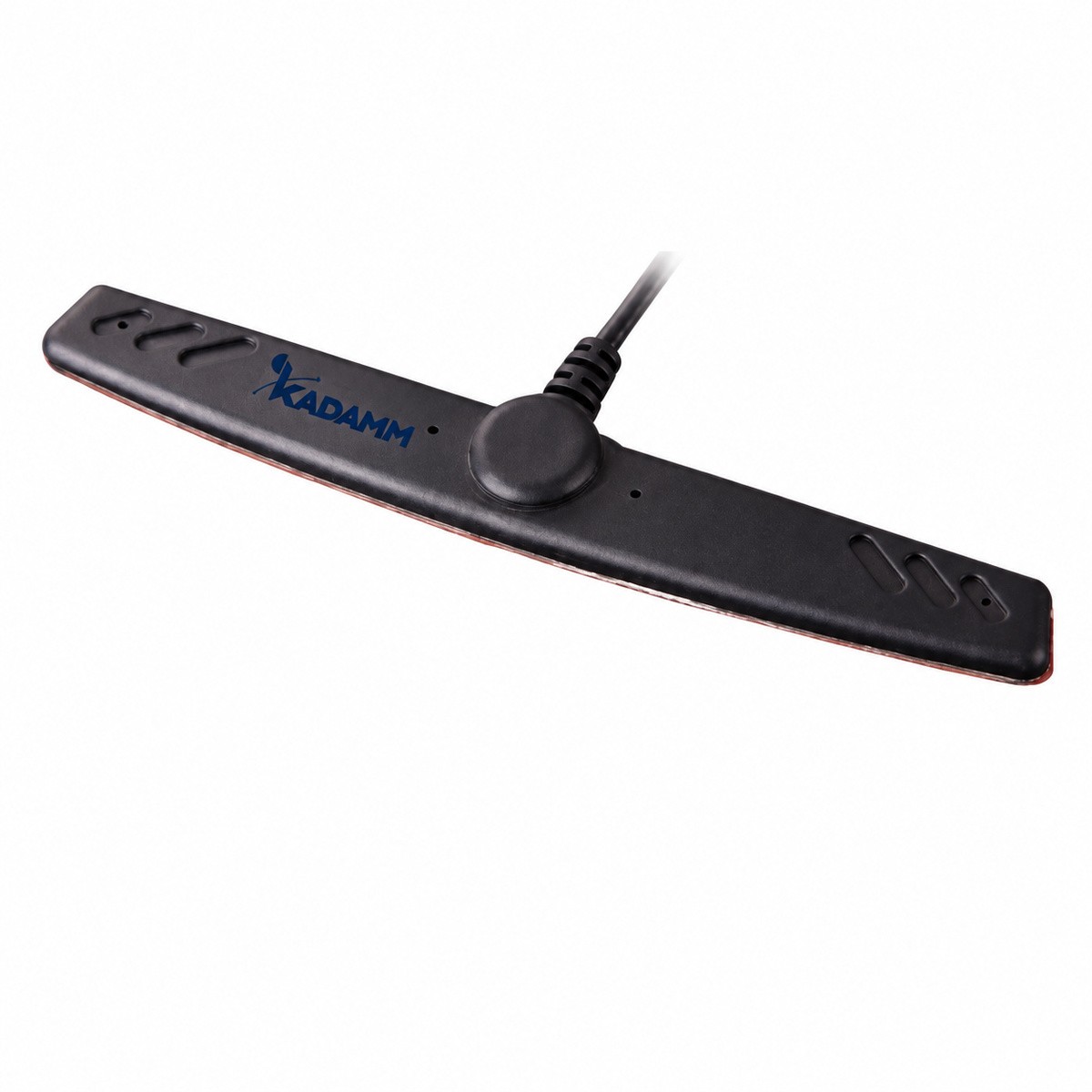

Наклеиваемые антенны Wi-Fi 2,4 и 2,4/5 ГГц с кабелем, 2,5–3 дБи: 3 модели.
KADAMM ASK-W — всенаправленная антенна для сетей Wi-Fi 2,4 ГГц и 5 ГГц. Основные данные: полосы 2400–2483,5 / 4900–5825 МГц; усиление 2,5–3 дБи; поляризация линейная; разъём SMA, FAKRA. В карточке 3 исполнения; различия — в таблице «Исполнения».
Про диапазоны: в полосе 2,4 ГГц всего 13 каналов с шагом 5 МГц, и без взаимного перекрытия помещаются лишь три канала шириной 20 МГц, зато сигнал лучше проходит через листву и перегородки; в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц. По частотам антенна перекрывает: Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140.
Всенаправленная антенна излучает одинаково во все стороны по горизонтали. Усиление у неё набирается только сжатием луча по вертикали: чем выше усиление, тем тоньше «блин» излучения и тем заметнее провал прямо под антенной. Поэтому антенну с большим усилением поднимают выше, а для помещений и близких абонентов берут модели с небольшим усилением.
Тракт: КСВН менее 2 — отражается не более 11 % мощности; разъём SMA, FAKRA. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.
Конструкция: крепление клей, рабочая температура −40…+85 °C.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | клей |
| Материал | ASK-24-2.5P — EVA; ASK-24-3P — ABS; ASK-2458-3P — уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 %; ASK-2458-3P — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM ASK-24-2.5P | 2400–2483,5 МГц | 2,5 дБи | менее 2 | 115 × 9 × 0,8 | RG174, 1 м; SMA, вилка | клей |
| KADAMM ASK-24-3P | 2400–2483,5 МГц | 3 дБи | менее 2 | 104,6 × 15 × 1 | RG174; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей |
| KADAMM ASK-2458-3P | 2400–2483,5 / 4900–5825 МГц | 3 дБи | менее 2 | уточняйте у менеджера | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
Длина кабеля и размеры корпуса — уточняйте у менеджера; «другие — по заказу» — тип разъёма или кабеля под заказ.
Всенаправленную антенну ставят там, где абоненты вокруг: двор, площадь, кемпинг, склад, цех, открытая территория предприятия; её же используют как антенну абонентского конца и для замены штатной антенны роутера.
По частотам антенна работает с оборудованием: Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.
Диапазон. Антенна должна перекрывать полосы точки доступа: 2,4 ГГц и 5 ГГц.
Тип. Всенаправленная — абоненты вокруг; для дальних линий берут направленную.
Разъём и кабель. Разъём SMA, FAKRA; кабель — как можно короче, особенно на 5 ГГц.
Установка. Крепление клей; на улице — заземление и герметизация разъёмов.
Антенна КАДАММ выбранного исполнения; длина кабеля — уточняйте у менеджера.

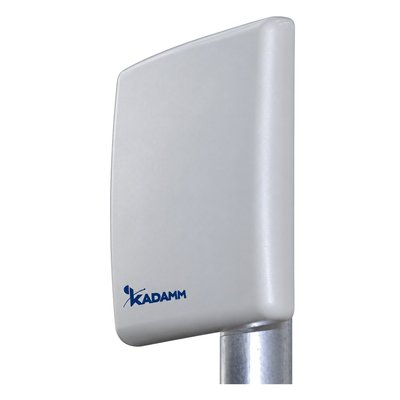

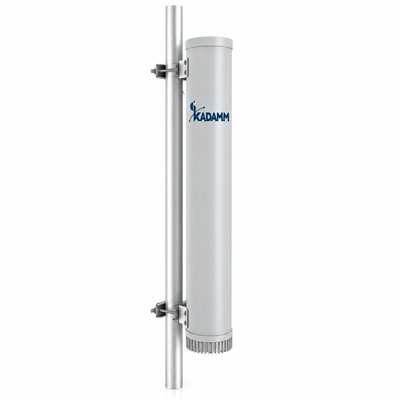

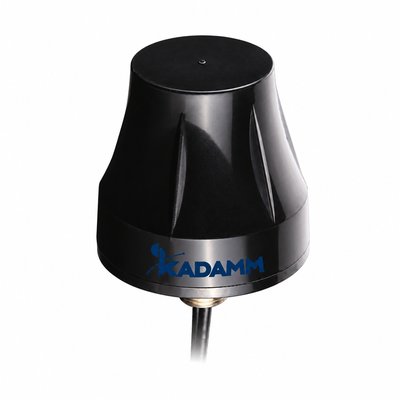

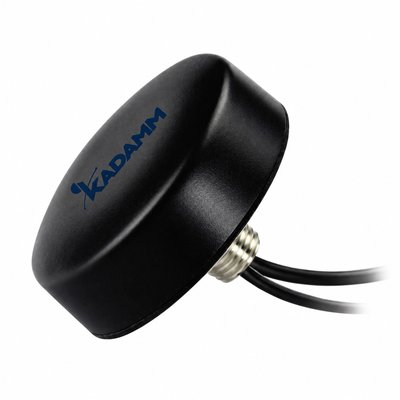

| Параметр | ASK-W | ASW-W | W2 | APW24BFLB | WAP-180 | AR-24-1 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2483,5 / 4900–5825 МГц | 2400–2483,5 / 4800–5825 МГц | 2400–2500 / 4800–5925 МГц | 2400–2500 МГц | 2,4 / 5 ГГц | 2400–2500 МГц |
| Поляризация | линейная | линейная | линейная | вертикальная | — | вертикальная |
| Ширина ДН по уровню −3 дБ | — | — | — | 30° | — | — |
| Коэффициент усиления | 2,5–3 дБи | 2–3 дБи | 2–3 дБи | 15 дБи | 12,5–13 дБи | 1 дБи |
| Электрический наклон | — | — | — | 0°, фикс. | — | — |
| Тип | антенна с кабелем | антенна с кабелем | антенна MIMO | направленная антенна Wi-Fi | точка доступа Wi-Fi 6 | штыревая антенна на разъёме |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM ASK-W работает в полосах 2,4 ГГц и 5 ГГц, разъём — SMA, FAKRA. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.
Обратите внимание на тип разъёма: у роутеров часто стоят «обратные» RP-SMA и RP-TNC, которые не стыкуются с обычными SMA и TNC; при несовпадении понадобится переходник или кабель с нужными разъёмами. Пришлите модель оборудования — проверим совместимость.
Зона зависит не столько от антенны, сколько от мощности точки доступа, высоты установки, стен и перекрытий. Антенна KADAMM ASK-W распределяет излучение по кругу, усиление 2,5–3 дБи; чем выше усиление, тем дальше по горизонтали, но тоньше луч по вертикали, и тем заметнее провал прямо под антенной.
Для помещений покрытие проверяют радиообследованием или расчётом по плану этажа; для открытых территорий — по высоте мачты и расположению абонентов. Пришлите план или карту — подскажем, сколько антенн и где ставить, и проверим, хватит ли мощности точки доступа на дальних абонентов.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.
Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.
Да: рабочая температура −40…+85 °C. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.
Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
Артикул для заказа — KADAMM ASK-W, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ASK-W могут уточняться без уведомления.
Поставляем KADAMM ASK-W — наклеиваемые антенны Wi-Fi 2,4 и 2,4/5 ГГц с кабелем, 2,5–3 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
