Наружная точка доступа Wi-Fi 6 (AX3600) с антенной решёткой 4 × 4 MIMO 12,5–13 дБи и покрытием сектора 180°: до 1,5–2 км на открытой местности, 200 одновременно активных абонентов, PoE+.

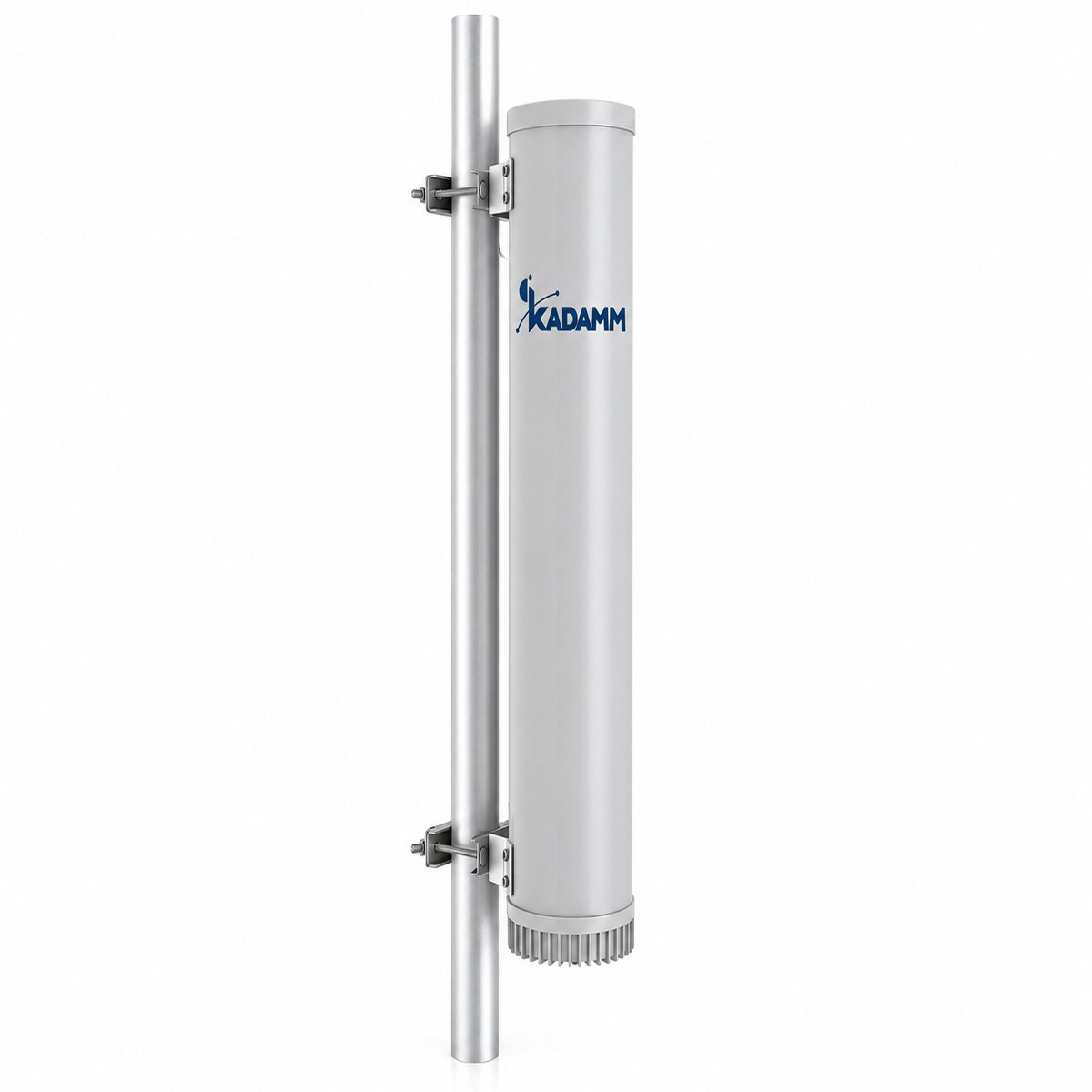

KADAMM WAP-180 — наружная точка доступа Wi-Fi 6 со встроенной направленной антенной. Основные данные: стандарты IEEE 802.11a/b/g/n/ac/ax; сектор 180°; усиление антенны 12,5–13 дБи; ЭИИМ до 36 дБм в диапазонах 2,4 и 5 ГГц; дальность 1,5–2 км. В карточке 2 исполнения; усиление, ширина луча, габариты и масса каждого — в таблице «Исполнения».
Радиомодуль и антенна объединены в одном корпусе, поэтому ВЧ-кабеля между ними нет и вся мощность передатчика доходит до излучателей. Это главное отличие от схемы «точка доступа в шкафу и антенна на мачте»: там на частотах Wi-Fi несколько метров кабеля способны съесть большую часть усиления антенны. Антенна: 4 × 4 MIMO.
Радиочасть: скорость до 1148 Мбит/с (2,4 ГГц) и 2402 Мбит/с (5 ГГц); MU-MIMO и OFDMA: 4 × 4 DL MU-MIMO в обоих диапазонах; OFDMA UL / DL; до 16 (по 8 в каждом диапазоне) сетей (SSID); абоненты: 1000+ подключённых, оптимально 200 активных. MU-MIMO позволяет передавать данные нескольким абонентам одновременно, а OFDMA делит канал на поднесущие между ними — на территории с большим числом клиентов это даёт больше, чем рост пиковой скорости.
Энергетика: чувствительность до −95 дБм (2,4 ГГц, 11ax 20 МГц, MCS0); до −94 дБм (5 ГГц, 11ax 20 МГц, MCS0); ЭИИМ 36 дБм в диапазонах 2,4 и 5 ГГц. Дальность связи ограничивает обычно не точка доступа, а клиентское устройство: смартфон или ноутбук излучает намного слабее, поэтому реальную зону считают по обратному каналу — от абонента к точке доступа.
Подключение и установка: интерфейс 1 × Ethernet 2,5 Гбит/с; питание PoE+; потребление до 25,5 Вт (PoE), 22,5 Вт (DC); крепление на трубу Ø50–115 мм; ветровая нагрузка 168 Н при 150 км/ч; рабочая температура −25…+60 °C (расширенный −40…+70 °C). К точке доступа подводят один кабель Ethernet, по нему же идёт питание PoE; кабель защищают грозозащитой на вводе в здание, корпус и опору заземляют.
| Параметр | Значение |
|---|---|
| Стандарты Wi-Fi | IEEE 802.11a/b/g/n/ac/ax |
| Скорость | до 1148 Мбит/с (2,4 ГГц) и 2402 Мбит/с (5 ГГц) |
| Абоненты | 1000+ подключённых, оптимально 200 активных |
| Максимальная ЭИИМ | 36 дБм в диапазонах 2,4 и 5 ГГц |
| Чувствительность | до −95 дБм (2,4 ГГц, 11ax 20 МГц, MCS0); до −94 дБм (5 ГГц, 11ax 20 МГц, MCS0) |
| MU-MIMO, OFDMA | 4 × 4 DL MU-MIMO в обоих диапазонах; OFDMA UL / DL |
| SSID | 16 (по 8 в каждом диапазоне) |
| Антенна | направленная, поляризация ±45°, лучи ±45°; усиление и ширина ДН — по исполнению |
| Внеполосные излучения | менее −36 дБм |
| Безопасность | WPA / WPA2 / WPA3 Personal и Enterprise, 802.1X, VLAN, фильтр MAC до 4000 |
| Интерфейс | 1 × Ethernet 2,5 Гбит/с |
| Питание | PoE+ (IEEE 802.3at) или 12 В / 2 А постоянного тока |
| Потребляемая мощность | до 25,5 Вт (PoE), 22,5 Вт (DC) |
| Параметр | Значение |
|---|---|
| Корпус | цилиндрический, UPVC |
| Монтаж | на трубу Ø50–115 мм |
| Ветровая нагрузка | 168 Н при 150 км/ч |
| Рабочая температура | −25…+60 °C (расширенный −40…+70 °C) |
| Влажность | 10–90 % без конденсации |
| Артикул | Усиление, дБи | Ширина ДН (Г) | Наклон луча | Габариты | Масса |
|---|---|---|---|---|---|
| WAP-180-13 | 4 × 13 ± 0,5 | 90 ± 5° (2,4 ГГц), 85 ± 5° (5 ГГц) | 1,5° (по заказу — другой) | Ø250 × 1245 мм | 13,2 кг |
| WAP-180-125 | 4 × 12,5 ± 0,5 | 85 ± 5° (2,4 и 5 ГГц) | 0° (по заказу — другой) | Ø250 × 850 мм | 9 кг |
Упаковка: WAP-180-13 — 1415 × 355 × 380 мм, 18 кг; WAP-180-125 — 1020 × 355 × 380 мм, 13,9 кг. Платформа управления и тарификации — уточняйте у менеджера.
Точку доступа ставят на опоры освещения, мачты и крыши, чтобы покрыть территорию: парки, кампусы, промышленные площадки, порты, склады под открытым небом, коттеджные посёлки. Направленная антенна с сектором 180° позволяет разместить точку на краю площадки и светить внутрь.
Несколько точек на одной опоре, развёрнутые в разные стороны, закрывают круг; соседние точки разводят по неперекрывающимся каналам, а управляют ими централизованно.
Площадка. Сектор 180° и дальность 1,5–2 км — сравните с размером территории и расположением точки установки.
Абоненты. Число одновременных пользователей и требуемая скорость определяют число точек.
Питание. Коммутатор или инжектор должен выдавать PoE+.
Установка. Крепление на трубу Ø50–115 мм; заземление и грозозащита кабеля Ethernet.
Изделие выбранного исполнения, паспорт.
| Параметр | WAP-180 | AR-24-1 | AOW24-2 | AOW24-2M | AR-24-2B | AR-24-2 | AR-24-2S |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 2,4 / 5 ГГц | 2400–2500 МГц | 2400–2483 МГц | 2400–2483 МГц | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц |
| Поляризация | — | вертикальная | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная | вертикальная |
| Коэффициент усиления | 12,5–13 дБи | 1 дБи | 2 дБи | 2 дБи | 2 ± 1 дБи | 2 дБи | 2,15 дБи |
| Тип | точка доступа Wi-Fi 6 | штыревая антенна на разъёме | всенаправленная антенна Wi-Fi | всенаправленная антенна Wi-Fi | штыревая антенна на разъёме | штыревая антенна на разъёме | штыревая антенна на разъёме |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Ориентир — сектор 180° и дальность 1,5–2 км, но реальная зона зависит от высоты установки, препятствий и клиентских устройств. Смартфоны и ноутбуки излучают слабее точки доступа, и граница зоны проходит там, где точка перестаёт слышать абонента. Деревья, здания и рельеф сокращают зону, высокая опора с открытым обзором — увеличивает.
Для расчёта нужны план территории, высота опор и число пользователей. Пришлите их — посчитаем, сколько точек понадобится и где их поставить, как развести их по каналам, а при необходимости дополним покрытие секторными антеннами KADAMM. Для сложных площадок проводим радиообследование.
К точке доступа подводят один кабель Ethernet (1 × Ethernet 2,5 Гбит/с); по нему же идёт питание PoE+. Коммутатор или инжектор должен выдавать мощность не меньше потребляемой — до 25,5 Вт (PoE), 22,5 Вт (DC), с запасом на длину кабеля; длина линии Ethernet до коммутатора — не больше 100 м.
Кабель на улице берут уличного исполнения, на вводе в здание ставят грозозащиту для Ethernet, корпус точки и опору заземляют. Разъём кабеля закрывают герметичным вводом, чтобы вода не попала внутрь, а сам кабель крепят к опоре хомутами с петлёй перед вводом — по ней стекает вода.
По данным характеристик: 1000+ подключённых, оптимально 200 активных. Ограничивает не число подключений, а суммарная скорость: эфир делится между всеми активными пользователями, и при большой нагрузке на территории ставят несколько точек с разными каналами.
MU-MIMO и OFDMA помогают обслуживать много клиентов одновременно, но только тех, что поддерживают Wi-Fi 6. Пришлите оценку числа пользователей и типичный трафик — подберём число точек и схему каналов, а также проверим, хватит ли пропускной способности канала до сети.
Да, точка доступа рассчитана на наружную установку: рабочая температура −25…+60 °C (расширенный −40…+70 °C). Корпус крепят на трубу на трубу Ø50–115 мм, учитывая ветровую нагрузку 168 Н при 150 км/ч; опору проверяют на изгиб вместе с остальным оборудованием на ней.
Перед зимой проверяют герметичность кабельного ввода и крепление, корпус и опору заземляют. Для северных площадок уточняйте у менеджера расширенный температурный диапазон и комплект крепления под вашу опору: он зависит от диаметра трубы и высоты установки.
Артикул для заказа — KADAMM WAP-180, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM WAP-180 могут уточняться без уведомления.
Поставляем Точки доступа Wi-Fi 6 со встроенной секторной антенной KADAMM WAP-180 — 2,4 / 5 ГГц, 4 × 4 MIMO, до 2 км под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
