KADAMM GNSS-RTK-MOD-L125-5 — RTK-модули ГНСС L1 / L2 / L5, 1408 каналов, выход UART TTL, антенный вход MMCX
RTK-модули ГНСС L1 / L2 / L5 с выходом UART TTL и антенным входом MMCX: 2 исполнения.
О модели
KADAMM GNSS-RTK-MOD-L125-5 — RTK-модули ГНСС L1 / L2 / L5, 1408 каналов, выход UART TTL, антенный вход MMCX. В карточке 2 исполнения — см. таблицу «Исполнения».
Это навигационный приёмник без антенны: к нему подключается внешняя антенна ГНСС с теми же полосами, что у приёмника, а к оборудованию по цифровому интерфейсу идут готовые координаты, время и служебные сообщения. Антенну ставят туда, где открыто небо, а модуль — внутри изделия или рядом с ним.
Приёмник работает по сигналам систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом и тем лучше их геометрия: решение получается быстрее и реже теряется в городской застройке, у стен и под деревьями.
В режиме RTK приёмник получает поправки от базовой станции (в формате RTCM) по каналу связи и решает задачу по фазе несущей, а не только по коду сигнала: так достигается сантиметровая точность — 0,8 см + 1 ppm. Без поправок приёмник работает как обычный навигационный, с точностью 1,5 м в плане, 2,5 м по высоте (СКО).
Приём двух частот каждой системы позволяет исключить ионосферную задержку по разности частот: решение RTK фиксируется быстрее и устойчивее, чем у одночастотных приёмников, особенно на длинных базах.
Подключение: интерфейс UART TTL; протоколы NMEA 0183 (GGA, RMC, VTG, GSA, GSV); поправки RTCM 3.x; питание 3,6–6,0 В; ток 180 мА при 5,0 В.
Ключевые особенности
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Сигналы | BeiDou B1I / B2I / B3I / B1C / B2a, GPS L1C/A / L2P(Y) / L2C / L5, ГЛОНАСС L1 / L2, Galileo E1 / E5a / E5b, QZSS L1 / L2 / L5 |
| Каналы | 1408 |
| Точность RTK | 0,8 см + 1 ppm в плане, 1,5 см + 1 ppm по высоте (СКО) |
| Точность (автономная) | 1,5 м в плане, 2,5 м по высоте (СКО) |
| Точность DGNSS | 0,4 м в плане, 0,8 м по высоте (СКО) |
| Точность измерений | псевдодальность 10 см, фаза несущей 1 мм (СКО) |
| Точность скорости | 0,2 м/с (СКО) |
| Точность 1PPS | 20 нс (СКО) |
| Время до первого решения | холодный старт менее 20 с |
| Инициализация RTK | менее 5 с (типовое), надёжность более 99,9 % |
| Частота обновления | по умолчанию 1 Гц; наибольшая — уточняйте у менеджера |
| Интерфейс | по исполнению (см. таблицу «Исполнения») |
| Скорость обмена | 4800–921600 бит/с, по умолчанию 115200 бит/с |
| Протоколы | NMEA 0183 (GGA, RMC, VTG, GSA, GSV); поправки RTCM 3.x |
| Питание | 3,6–6,0 В (типовое 5,0 В) |
| Ток потребления | 180 мА при 5,0 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | RTK-модуль ГНСС на плате, вход внешней антенны MMCX |
| Антенный вход | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+105 °C |
Исполнения
| Артикул | Интерфейс | Разъёмы | Габариты, масса |
|---|---|---|---|

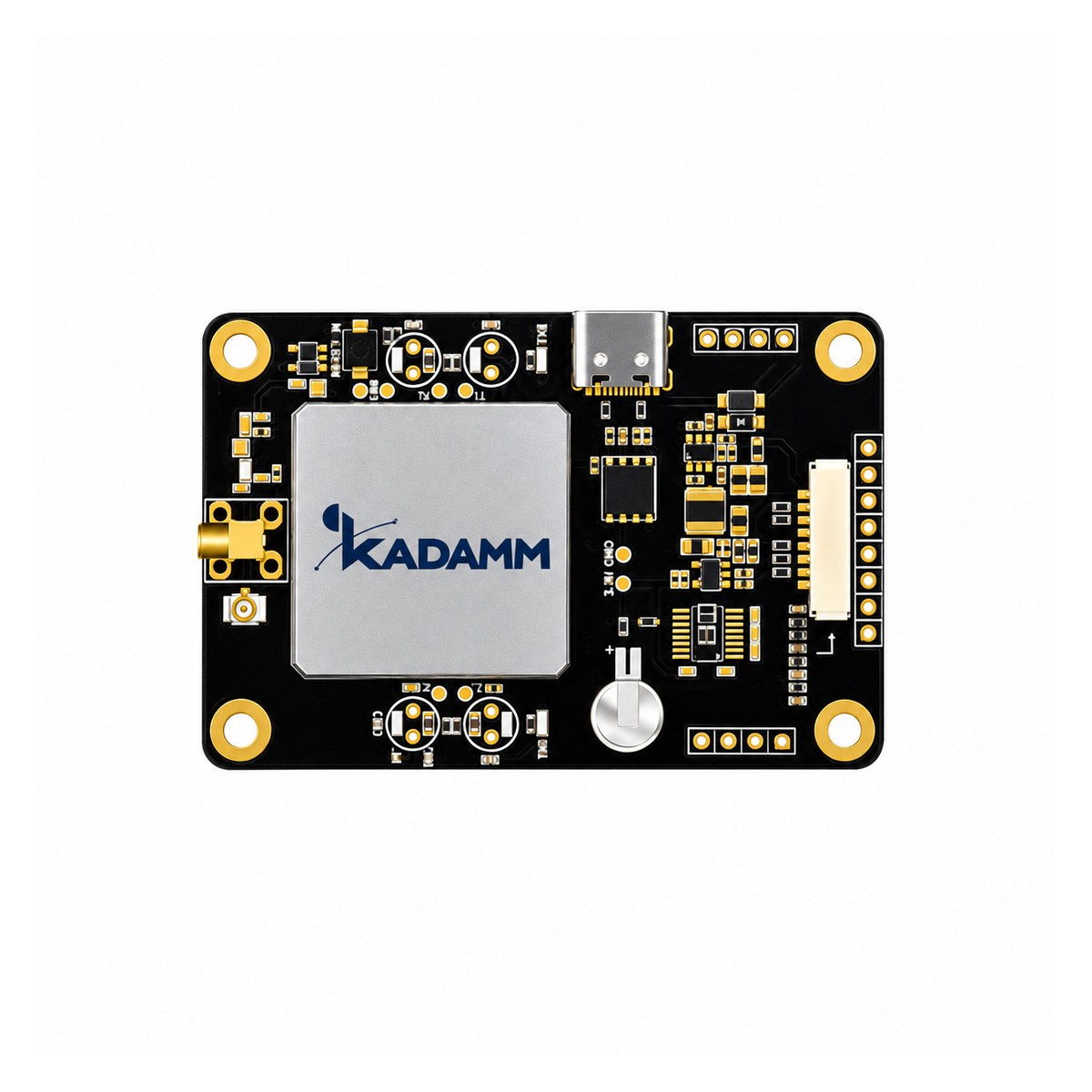

| KADAMM GNSS-RTK-MOD-L125-5 | UART, уровни TTL; USB Type-C | 8-контактный, шаг 1,25 мм, с защёлкой; USB Type-C; антенна: MMCX (розетка, угловая) | 17 г |

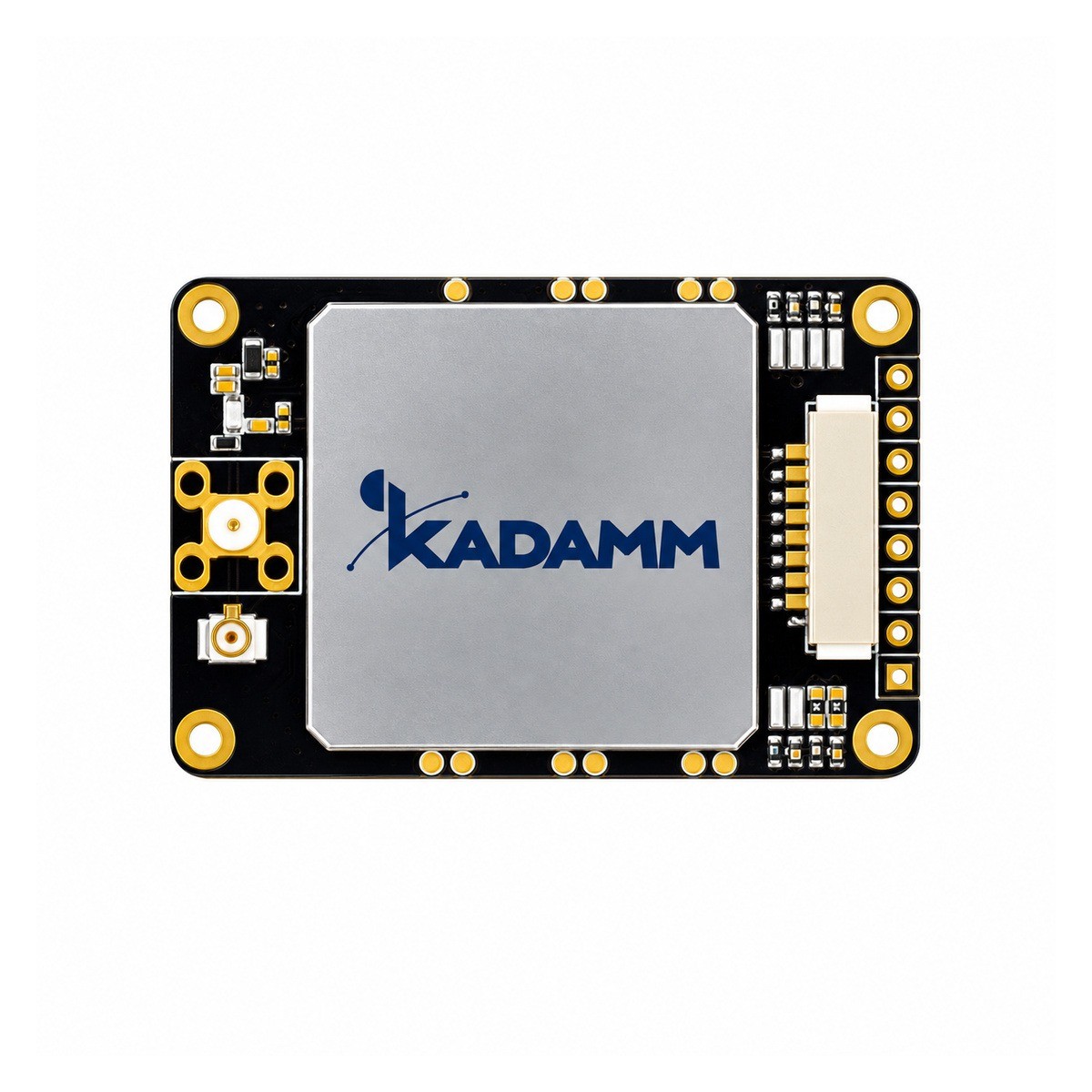

| KADAMM GNSS-RTK-MOD-L125-6 | UART, уровни TTL | 8-контактный, шаг 1,25 мм, с защёлкой; антенна: MMCX (розетка) | 44,7 × 30 × 6 мм, 13 г |
Исполнения отличаются только параметрами, приведёнными в таблице. Не указанное в таблице — уточняйте у менеджера.
Стандарты и протоколы
Применение
БПЛА и наземные роботы, сельхозтехника и строительная техника, геодезия и мониторинг деформаций: координаты с сантиметровой точностью.
Антенну ставят так, чтобы ей было видно небо: на крышу, мачту или корпус, подальше от передающих антенн и металлических стен; кабель к оборудованию прокладывают без натяга.
Как подобрать
Точность. Сантиметры — RTK-приёмник с поправками; метры — приёмник L1.
Интерфейс. Как у оборудования: UART TTL.
Питание. Напряжение оборудования — в диапазоне 3,6–6,0 В.
Установка. Открытое небо, подальше от передающих антенн и металла.
Комплект поставки
Модуль КАДАММ выбранного исполнения. Антенна ГНСС и кабели — уточняйте у менеджера.
Вопросы и ответы
Антенна ГНСС с теми же полосами, что у приёмника (см. строку «Сигналы»); разъём и длину кабеля подбирают под антенный вход изделия.
Подбор антенны ГНСС KADAMM и кабеля к ней подскажет менеджер.
От своей базовой станции по радиоканалу или от сети референсных станций по интернету (NTRIP) через контроллер или модем оборудования.
Формат поправок — RTCM 3; чем ближе база, тем быстрее фиксируется решение и выше точность.
Координаты, время, скорость и служебные сообщения в протоколах NMEA 0183 (GGA, RMC, VTG, GSA, GSV); поправки RTCM 3.x; набор сообщений и частота обновления настраиваются.
Настройки сохраняются при отключении питания, если у исполнения есть энергонезависимая память; состав сообщений под ваше оборудование подскажет менеджер.
Там, где открыто небо: на крыше, мачте или корпусе, подальше от передающих антенн, металлических стен и надстроек.
На транспорте — по центру крыши; на геодезическом пункте — на штативе или вешке над точкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM GNSS-RTK-MOD-L125-5, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RTK-MOD-L125-5 могут уточняться без уведомления.
Поставляем KADAMM GNSS-RTK-MOD-L125-5 — RTK-модули ГНСС L1 / L2 / L5, 1408 каналов, выход UART TTL, антенный вход MMCX под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
