KADAMM GNSS-MOD-L1 — модули ГНСС L1 с выходом UART TTL: GPS, BeiDou, Galileo, точность 2,0 м CEP, 18–56 мм
KADAMM GNSS-MOD-L1 — техническое описание (PDF)
товары бренда i

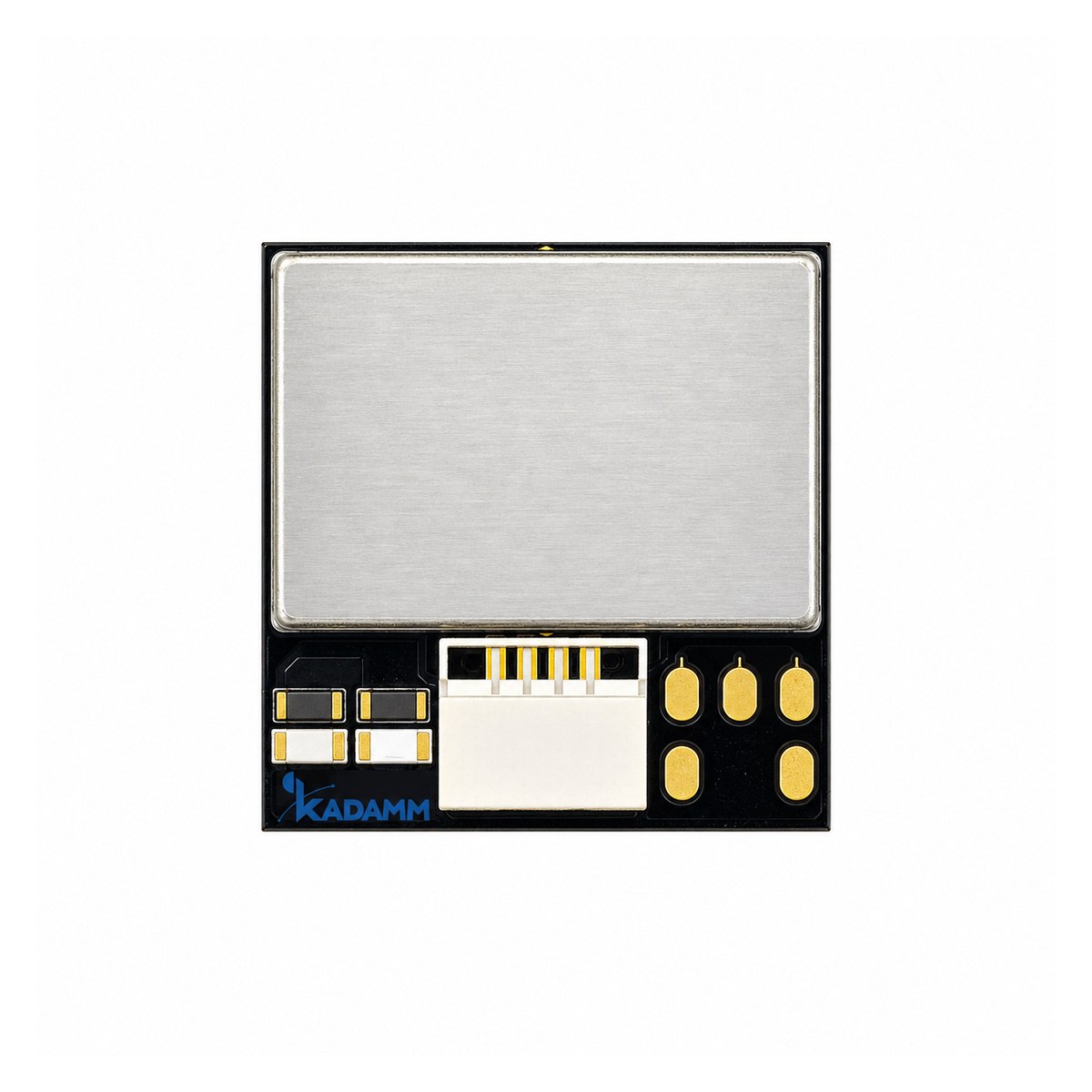

KADAMM GNSS-MOD-L1 — модули ГНСС L1 с выходом UART TTL: GPS, BeiDou, Galileo, точность 2,0 м CEP, 18–56 мм
Модули ГНСС L1 (GPS, BeiDou, Galileo) с выходом UART TTL, точность 2,0 м CEP, габарит 18–56 мм: 10 исполнений.
О модели
KADAMM GNSS-MOD-L1 — модули ГНСС L1 с выходом UART TTL: GPS, BeiDou, Galileo, точность 2,0 м CEP, 18–56 мм. В карточке 10 исполнений — см. таблицу «Исполнения».
Модуль — навигационный приёмник на плате для встраивания в изделие: к контроллеру по цифровому интерфейсу идут готовые координаты, время и служебные сообщения, а не высокочастотный сигнал. Есть ли у исполнения встроенная антенна или нужна внешняя — в таблице «Исполнения».
Приёмник работает по сигналам систем GPS, BeiDou, Galileo. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом и тем лучше их геометрия: решение получается быстрее и реже теряется в городской застройке, у стен и под деревьями.
Точность автономной навигации — 2,0 м CEP; этого достаточно для навигации и мониторинга транспорта, учёта пробега и привязки данных к месту. Для сантиметровой точности нужен RTK-приёмник с поправками базовой станции.
Подключение: интерфейс UART TTL; питание 3,6–5,5 В.
Ключевые особенности
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Сигналы | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — GPS L1 C/A, QZSS L1 C/A / L1S, BeiDou B1I / B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN); остальные исполнения — GPS L1, BeiDou B1, Galileo E1, QZSS L1, SBAS L1 |
| Каналы | KADAMM GNSS-MOD-L1-18, GNSS-MOD-L1-18-2, GNSS-MOD-L1-22, GNSS-MOD-L1-25, GNSS-MOD-L1-26, GNSS-MOD-L1-28, GNSS-MOD-L1-35, GNSS-MOD-L1-56 — 100; остальные исполнения — уточняйте у менеджера |
| Чувствительность | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — слежение −166 дБм, повторный захват −160 дБм, холодный старт −148 дБм, горячий старт −160 дБм; остальные исполнения — слежение −163 дБм, повторный захват −159 дБм, холодный старт −148 дБм, горячий старт −159 дБм |
| Точность (автономная) | 2,0 м CEP |
| Точность скорости | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 0,05 м/с; остальные исполнения — 0,1 м/с CEP |
| Точность курса в движении | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 0,3°; остальные исполнения — уточняйте у менеджера |
| Точность 1PPS | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 30 нс (СКО), 60 нс (99 %); остальные исполнения — уточняйте у менеджера |
| Время до первого решения | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — холодный старт 27 с, горячий 1 с, с помощью (AGNSS) 1 с; остальные исполнения — холодный старт 28 с, горячий 1 с, с помощью (AGNSS) 1,5 с |
| Частота обновления | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 0,25–18 Гц (по умолчанию 1 Гц); остальные исполнения — 1–20 Гц (по умолчанию 10 Гц) |
| Интерфейс | UART, уровни TTL |
| Скорость обмена | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 4800–921600 бит/с, по умолчанию 115200 бит/с; остальные исполнения — 9600–2000000 бит/с, по умолчанию 115200 бит/с; режим сна |
| Протоколы | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL), UBX; остальные исполнения — NMEA 0183, UBX (PVT, SAT) |
| Выход PPS | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — 0,25 Гц – 10 МГц (настраивается), по умолчанию 1 Гц, импульс 100 мс; остальные исполнения — уточняйте у менеджера |
| Энергонезависимая память | есть: настройки сохраняются при отключении питания |
| Компас | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-56 — встроенный электронный компас (магнитометр); остальные исполнения — нет |
| Предельные условия | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2 — высота до 80 000 м, скорость до 500 м/с, ускорение до 4g; остальные исполнения — высота до 50 000 м, скорость до 500 м/с, ускорение до 4g |
| Питание | 3,6–5,5 В (типовое 5,0 В) |
| Ток потребления | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | модуль ГНСС L1 на плате с выходом UART TTL |
| Антенна | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Температура хранения | KADAMM GNSS-MOD-L1-28-2, GNSS-MOD-L1-35-2, GNSS-MOD-L1-56 — −40…+105 °C; остальные исполнения — −40…+90 °C |
Исполнения
| Артикул | Антенна | Точность | Интерфейс | Питание | Разъёмы | Габариты, масса |
|---|---|---|---|---|---|---|
| KADAMM GNSS-MOD-L1-18 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 18 × 18 × 6,1 мм, 5 г |

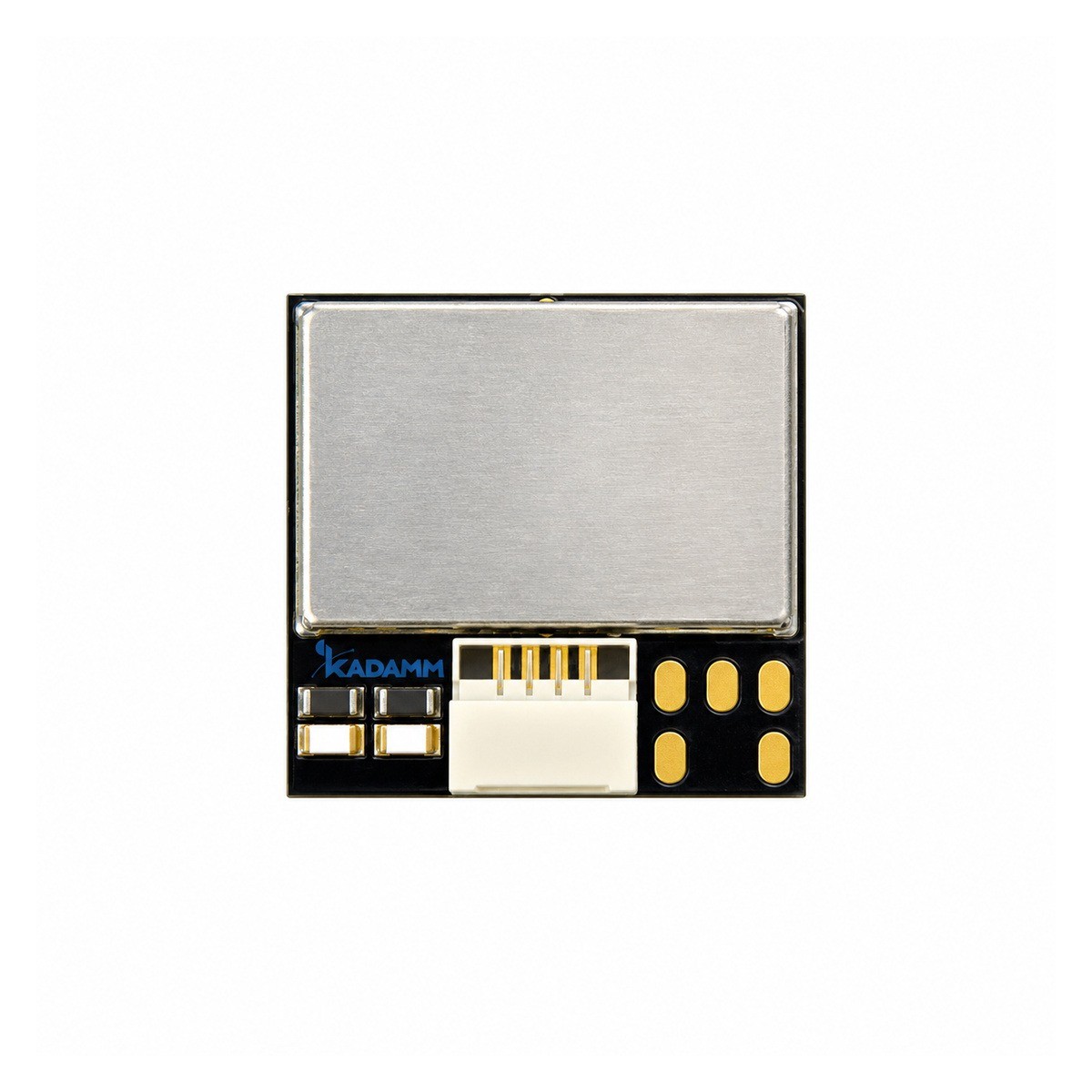

| KADAMM GNSS-MOD-L1-18-2 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 18 × 18 × 8,1 мм, 8,2 г |

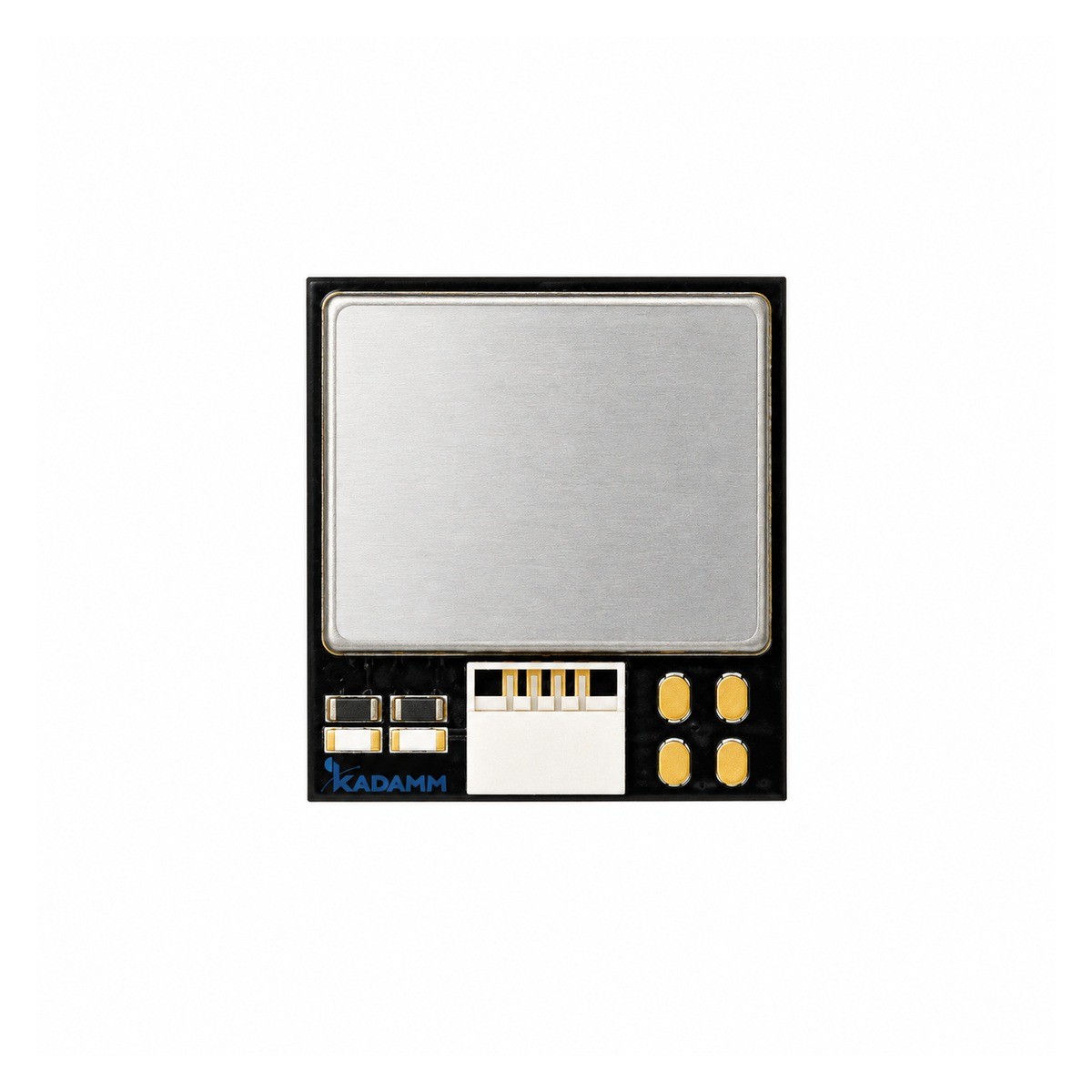

| KADAMM GNSS-MOD-L1-22 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 22 × 20 × 6,1 мм, 5,8 г |

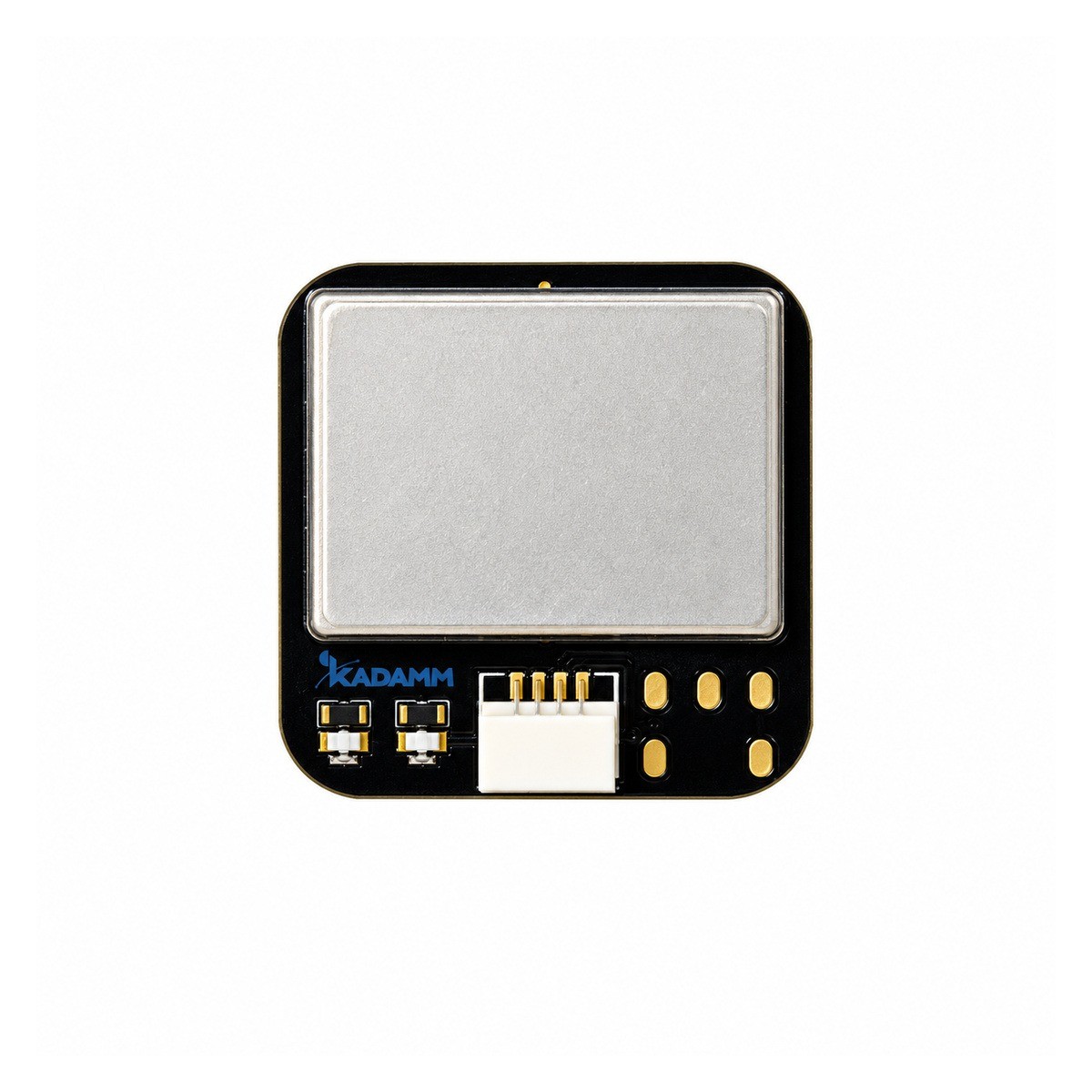

| KADAMM GNSS-MOD-L1-25 | уточняйте у менеджера | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 25 × 25 × 6,1 мм, 10 г |

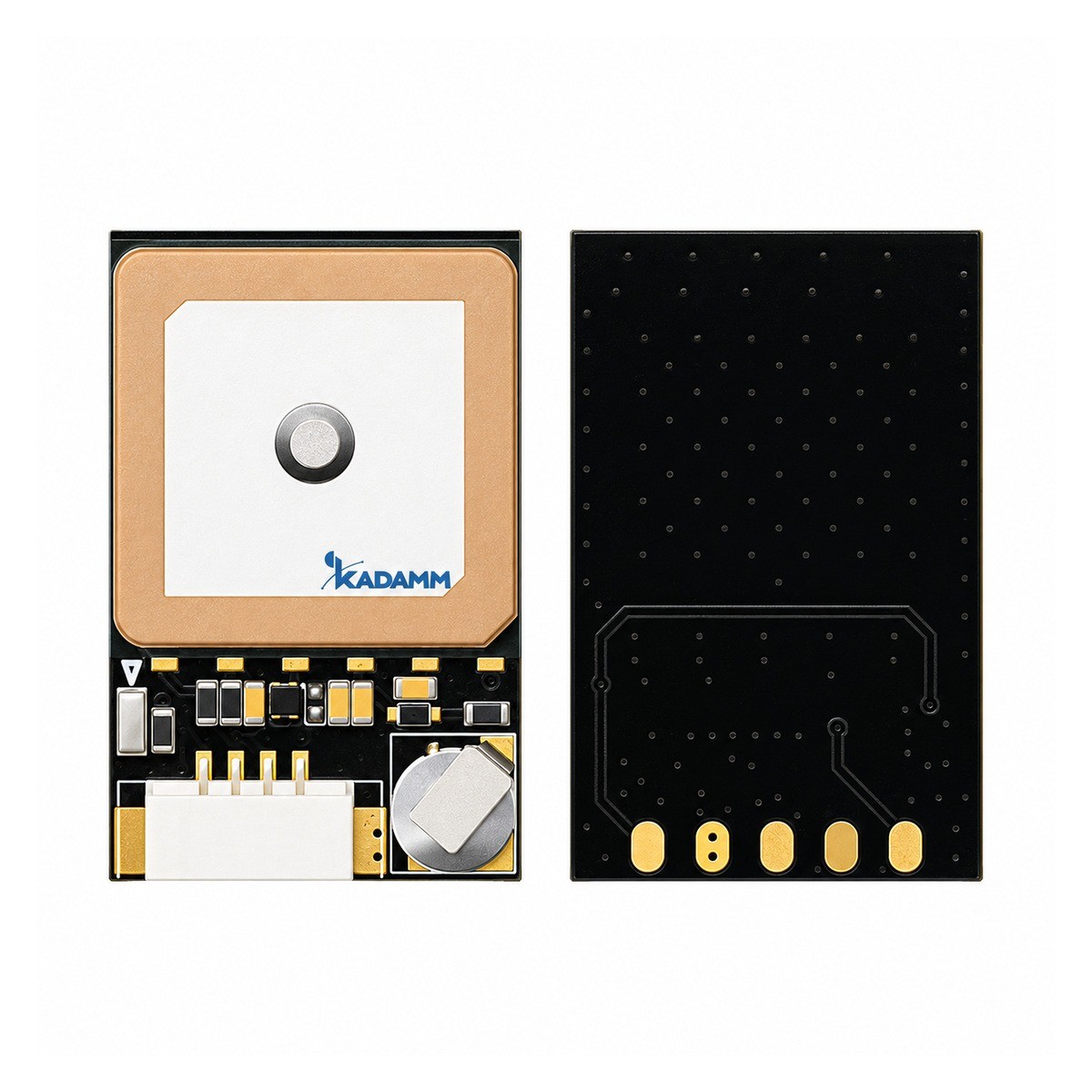

| KADAMM GNSS-MOD-L1-26 | встроенная патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 26 × 16 × 8,2 мм, 8,0 г |

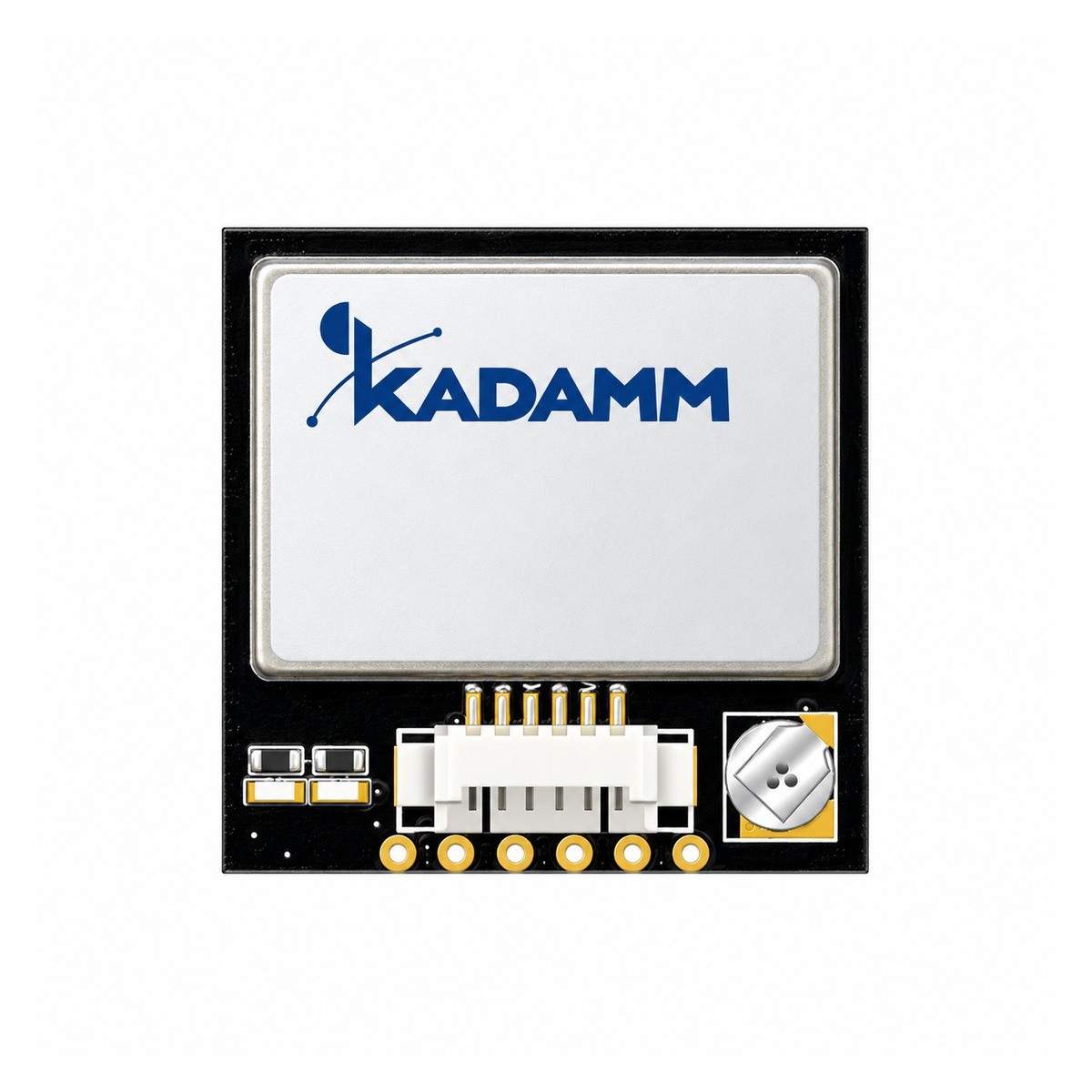

| KADAMM GNSS-MOD-L1-28 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 28 × 28 × 8,5 мм, 14 г |

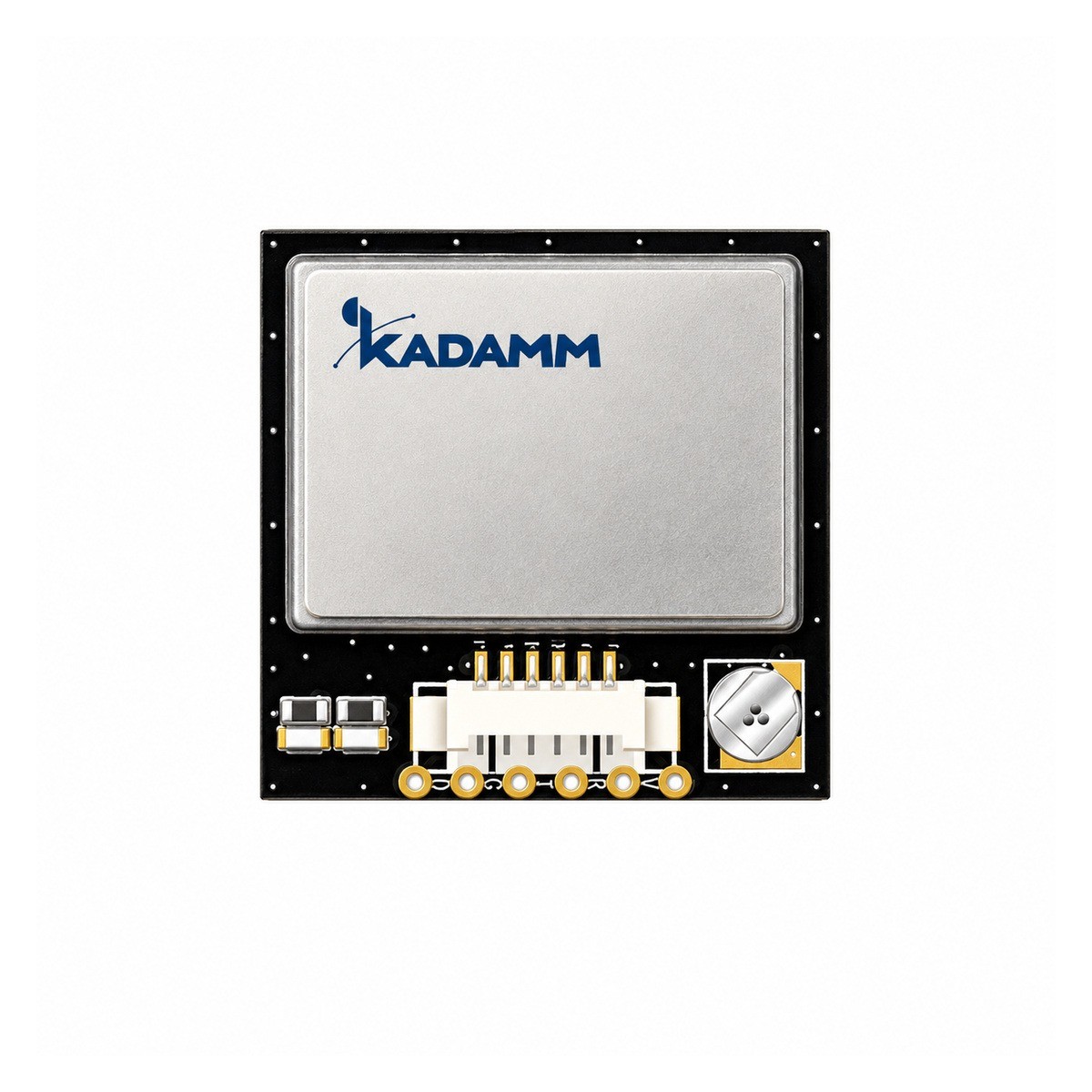

| KADAMM GNSS-MOD-L1-28-2 | встроенная патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 15 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 28 × 28 × 11 мм, 12,0 г |

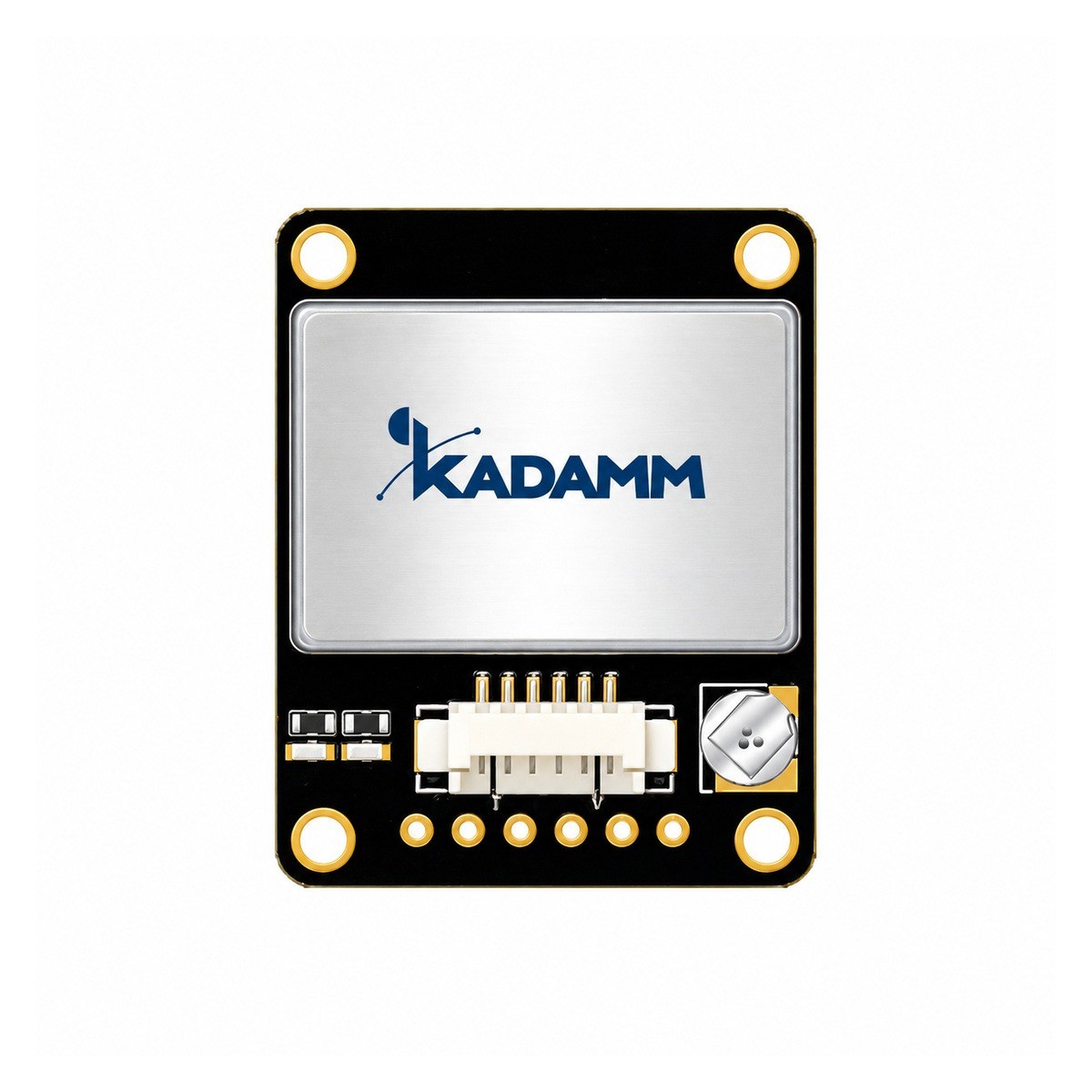

| KADAMM GNSS-MOD-L1-35 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 35 × 27 × 8,5 мм, 14,5 г |

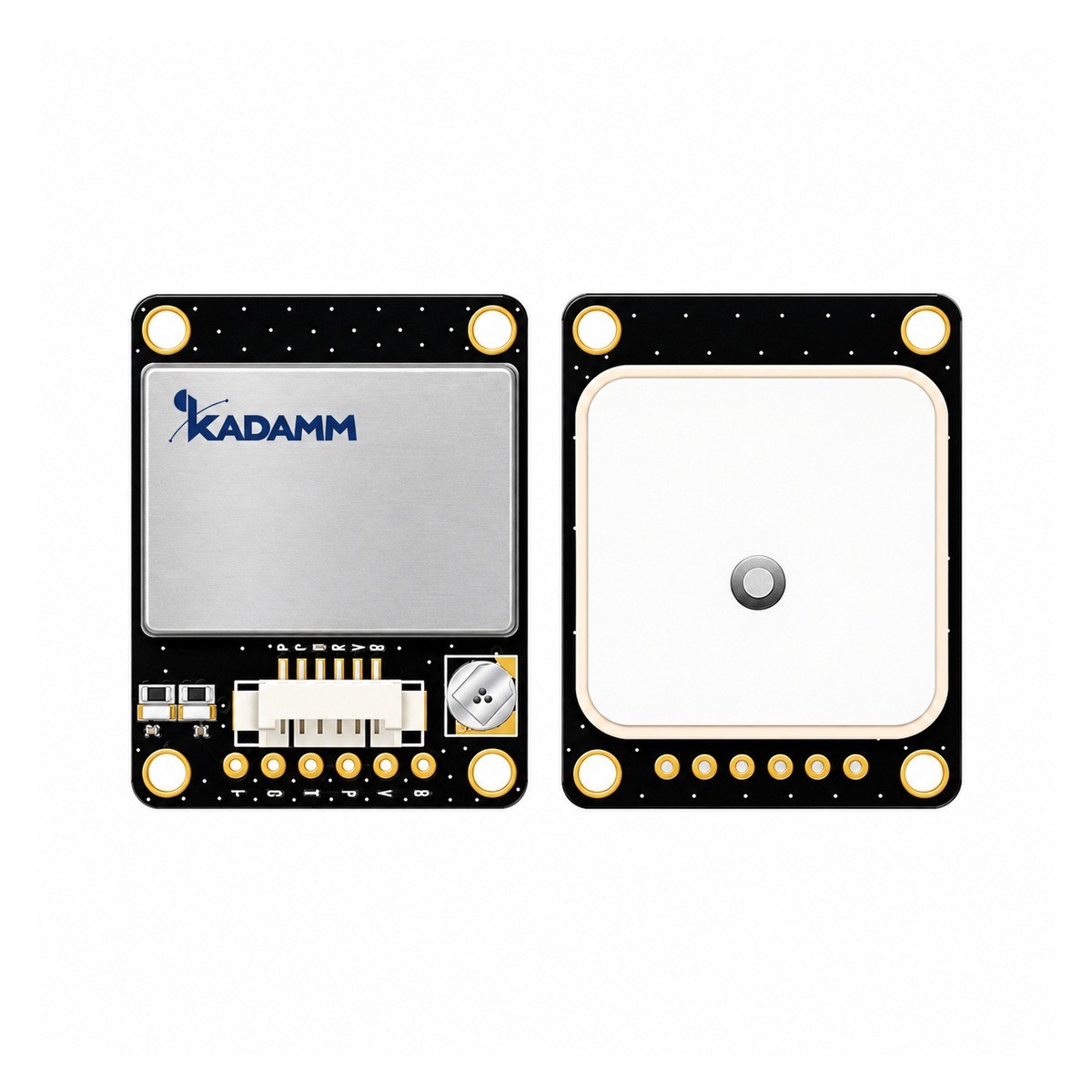

| KADAMM GNSS-MOD-L1-35-2 | встроенная патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 15 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 35 × 27 × 8,5 мм, 13,9 г |

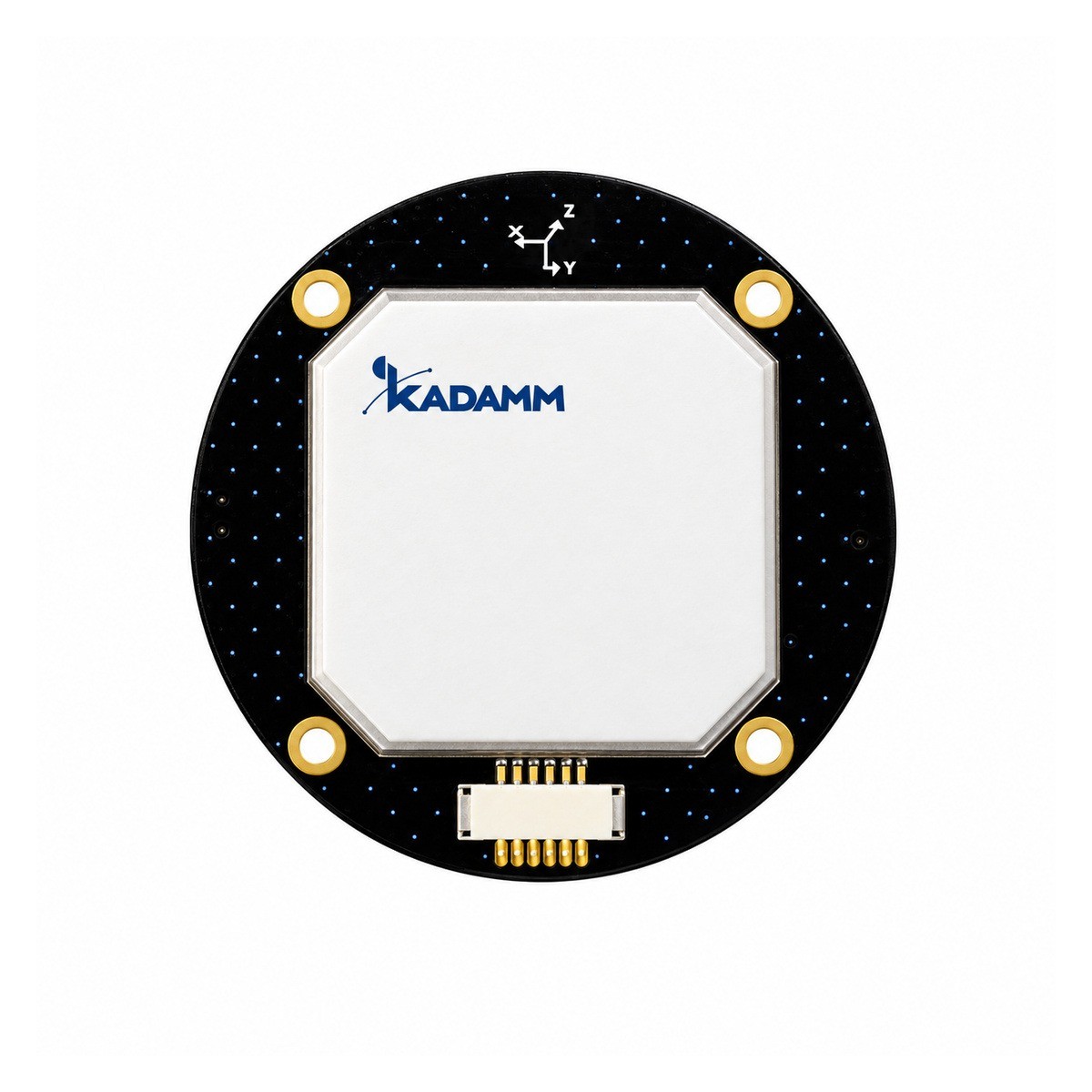

| KADAMM GNSS-MOD-L1-56 | встроенная керамическая патч-антенна | 2,0 м CEP | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 20 мА при 5,0 В | 6-контактный, шаг 1,25 мм, с защёлкой | Ø56 × 9,6 мм, 30 г |
Исполнения отличаются только параметрами, приведёнными в таблице. Не указанное в таблице — уточняйте у менеджера.
Стандарты и протоколы
Применение
Трекеры и телематика, навигация транспорта и техники, промышленные контроллеры и компьютеры, синхронизация времени.
Антенну ставят так, чтобы ей было видно небо: на крышу, мачту или корпус, подальше от передающих антенн и металлических стен; кабель к оборудованию прокладывают без натяга.
Как подобрать
Точность. Сантиметры — RTK-приёмник с поправками; метры — приёмник L1.
Интерфейс. Как у оборудования: UART TTL.
Питание. Напряжение оборудования — в диапазоне 3,6–5,5 В.
Установка. Открытое небо, подальше от передающих антенн и металла.
Комплект поставки
Модуль КАДАММ выбранного исполнения. Кабель к разъёму модуля — уточняйте у менеджера.
Вопросы и ответы
Антенна ГНСС с теми же полосами, что у приёмника (см. строку «Сигналы»); разъём и длину кабеля подбирают под антенный вход изделия.
Есть ли у исполнения встроенная антенна — в таблице «Исполнения»; подбор антенны и кабеля подскажет менеджер.
Координаты, время, скорость и служебные сообщения; набор сообщений и частота обновления настраиваются.
Настройки сохраняются при отключении питания, если у исполнения есть энергонезависимая память; состав сообщений под ваше оборудование подскажет менеджер.
Там, где открыто небо: на крыше, мачте или корпусе, подальше от передающих антенн, металлических стен и надстроек.
На транспорте — по центру крыши; на геодезическом пункте — на штативе или вешке над точкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM GNSS-MOD-L1, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-MOD-L1 могут уточняться без уведомления.
Поставляем KADAMM GNSS-MOD-L1 — модули ГНСС L1 с выходом UART TTL: GPS, BeiDou, Galileo, точность 2,0 м CEP, 18–56 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
