KADAMM GNSS-MOD-B1 — модули ГНСС BeiDou B1 с выходом UART TTL, точность менее 2 м CEP50, 22–35 мм
Модули ГНСС только BeiDou (B1I, B1C) с выходом UART TTL, габарит 22–35 мм: 3 исполнения.
О модели
KADAMM GNSS-MOD-B1 — модули ГНСС BeiDou B1 с выходом UART TTL, точность менее 2 м CEP50, 22–35 мм. В карточке 3 исполнения — см. таблицу «Исполнения».
Модуль — навигационный приёмник на плате для встраивания в изделие: к контроллеру по цифровому интерфейсу идут готовые координаты, время и служебные сообщения, а не высокочастотный сигнал. Есть ли у исполнения встроенная антенна или нужна внешняя — в таблице «Исполнения».
Приёмник работает по сигналам систем BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом и тем лучше их геометрия: решение получается быстрее и реже теряется в городской застройке, у стен и под деревьями.
Точность автономной навигации — менее 2 м CEP50; этого достаточно для навигации и мониторинга транспорта, учёта пробега и привязки данных к месту. Для сантиметровой точности нужен RTK-приёмник с поправками базовой станции.
Подключение: интерфейс UART TTL; протоколы NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL, ZDA, TXT); питание 3,6–5,5 В; ток 35 мА при 5,0 В.
Ключевые особенности
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Сигналы | BeiDou B1I, B1C |
| Чувствительность | слежение −161 дБм, повторный захват −158 дБм, холодный старт −148 дБм, горячий старт −155 дБм |
| Точность (автономная) | менее 2 м CEP50 |
| Точность скорости | менее 0,1 м/с (1σ) |
| Точность 1PPS | 20 нс |
| Время до первого решения | холодный старт ≤ 23 с, горячий ≤ 1 с, повторный захват ≤ 1 с |
| Частота обновления | до 10 Гц (по умолчанию 1 Гц) |
| Интерфейс | UART, уровни TTL |
| Скорость обмена | 115200 бит/с |
| Протоколы | NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL, ZDA, TXT) |
| Выход PPS | период 1 с, импульс 100 мс |
| Энергонезависимая память | есть: настройки сохраняются при отключении питания |
| Предельные условия | высота до 18 000 м, скорость до 515 м/с |
| Питание | 3,6–5,5 В (типовое 5,0 В) |
| Ток потребления | 35 мА при 5,0 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | модуль ГНСС BeiDou B1 на плате с выходом UART TTL |
| Антенна | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+90 °C |
Исполнения
| Артикул | Антенна | Интерфейс | Питание | Разъёмы | Габариты, масса |
|---|---|---|---|---|---|

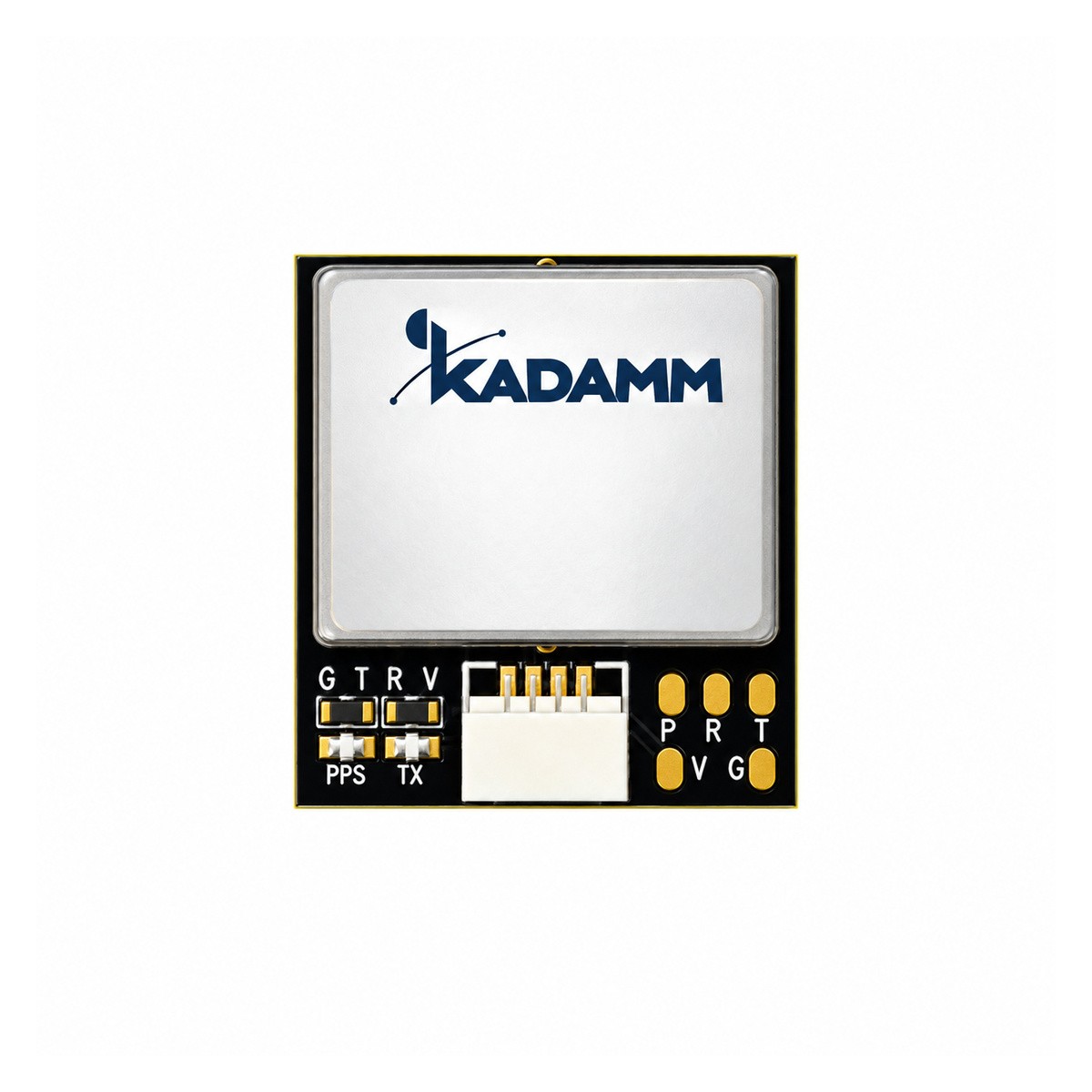

| KADAMM GNSS-MOD-B1-22 | встроенная керамическая патч-антенна | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 35 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 22 × 20 × 6,2 мм, 9 г |

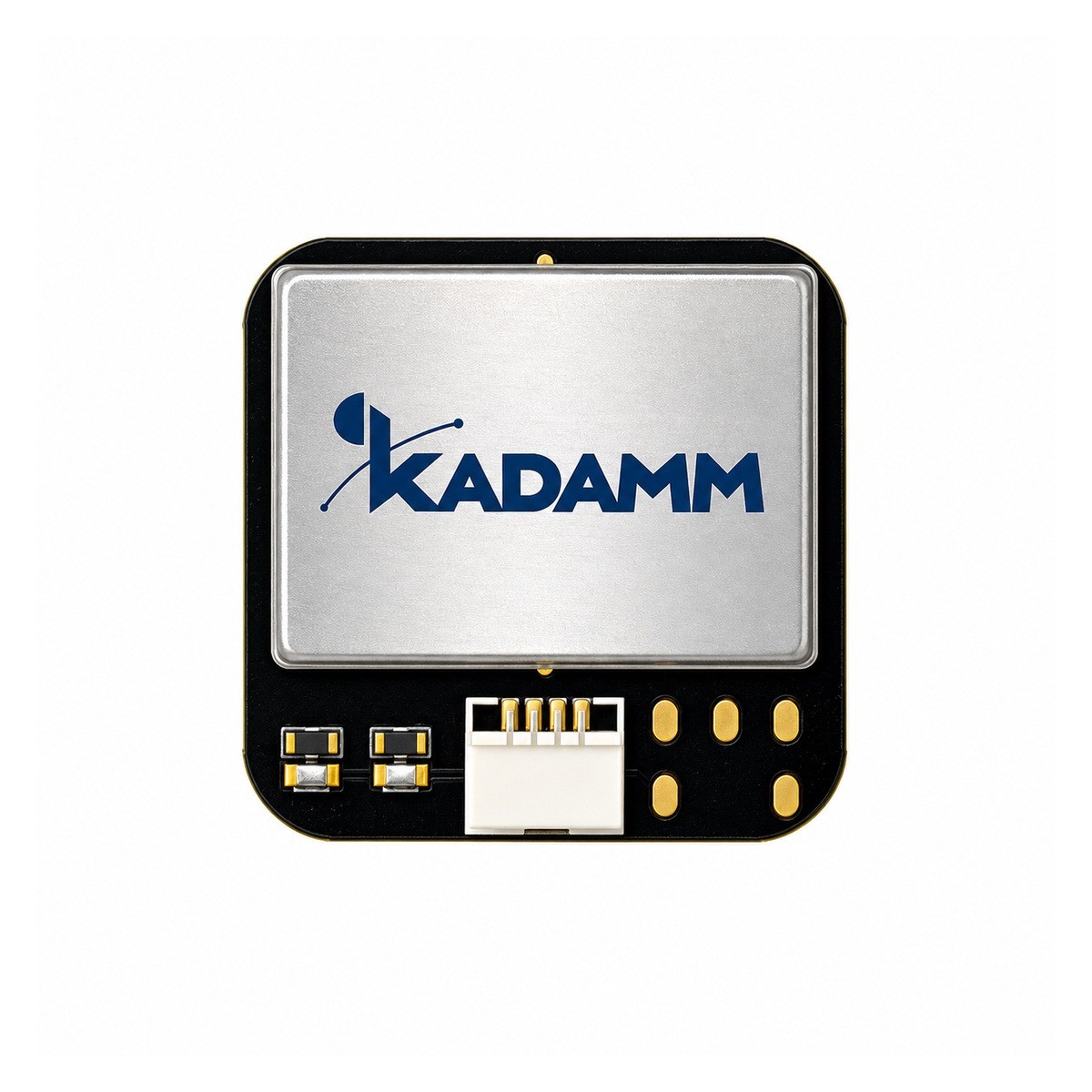

| KADAMM GNSS-MOD-B1-25 | уточняйте у менеджера | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 35 мА при 5,0 В | 4-контактный, шаг 1,00 мм | 25 × 25 × 6,1 мм, 10 г |

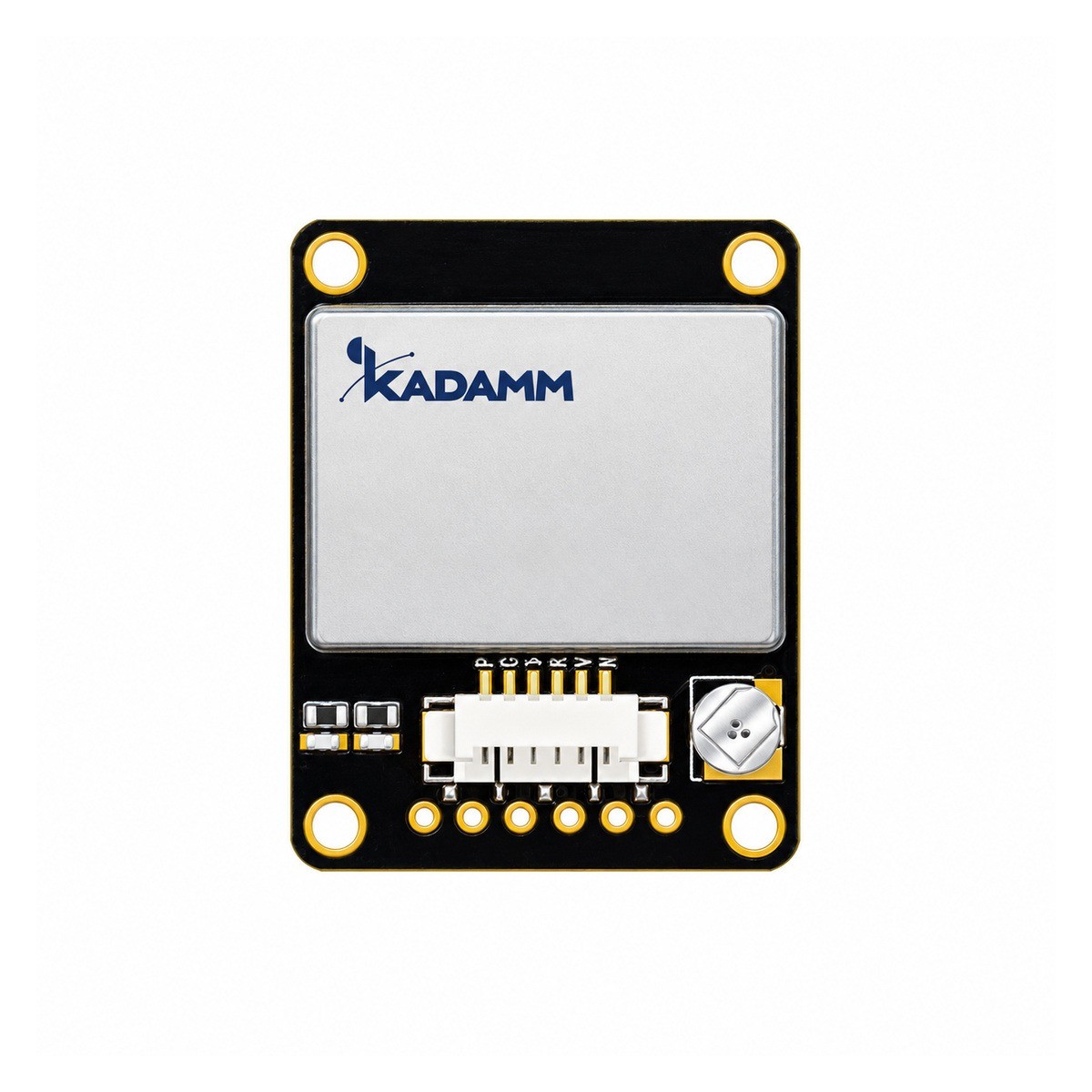

| KADAMM GNSS-MOD-B1-35 | встроенная керамическая патч-антенна | UART, уровни TTL | 3,6–5,5 В (типовое 5,0 В), 35 мА при 5,0 В | 6-контактный, шаг 1,25 мм | 35 × 27 × 8,5 мм, 14,5 г |
Исполнения отличаются только параметрами, приведёнными в таблице. Не указанное в таблице — уточняйте у менеджера.
Стандарты и протоколы
Применение
Трекеры и телематика, навигация транспорта и техники, промышленные контроллеры и компьютеры, синхронизация времени.
Антенну ставят так, чтобы ей было видно небо: на крышу, мачту или корпус, подальше от передающих антенн и металлических стен; кабель к оборудованию прокладывают без натяга.
Как подобрать
Точность. Сантиметры — RTK-приёмник с поправками; метры — приёмник L1.
Интерфейс. Как у оборудования: UART TTL.
Питание. Напряжение оборудования — в диапазоне 3,6–5,5 В.
Установка. Открытое небо, подальше от передающих антенн и металла.
Комплект поставки
Модуль КАДАММ выбранного исполнения. Кабель к разъёму модуля — уточняйте у менеджера.
Вопросы и ответы
Антенна ГНСС с теми же полосами, что у приёмника (см. строку «Сигналы»); разъём и длину кабеля подбирают под антенный вход изделия.
Есть ли у исполнения встроенная антенна — в таблице «Исполнения»; подбор антенны и кабеля подскажет менеджер.
Координаты, время, скорость и служебные сообщения в протоколах NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL, ZDA, TXT); набор сообщений и частота обновления (до 10 Гц) настраиваются.
Настройки сохраняются при отключении питания, если у исполнения есть энергонезависимая память; состав сообщений под ваше оборудование подскажет менеджер.
Там, где открыто небо: на крыше, мачте или корпусе, подальше от передающих антенн, металлических стен и надстроек.
На транспорте — по центру крыши; на геодезическом пункте — на штативе или вешке над точкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM GNSS-MOD-B1, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-MOD-B1 могут уточняться без уведомления.
Поставляем KADAMM GNSS-MOD-B1 — модули ГНСС BeiDou B1 с выходом UART TTL, точность менее 2 м CEP50, 22–35 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
