KADAMM GNSS-RTK-MOD-L15-2 — RTK-модули ГНСС в корпусе LCC для пайки на плату: L1 / L5, BeiDou B1 / B2
RTK-модули ГНСС в корпусе LCC для поверхностного монтажа на плату изделия: 3 исполнения.
О модели
KADAMM GNSS-RTK-MOD-L15-2 — RTK-модули ГНСС в корпусе LCC для пайки на плату: L1 / L5, BeiDou B1 / B2. В карточке 3 исполнения — см. таблицу «Исполнения».
Это навигационный приёмник без антенны: к нему подключается внешняя антенна ГНСС с теми же полосами, что у приёмника, а к оборудованию по цифровому интерфейсу идут готовые координаты, время и служебные сообщения. Антенну ставят туда, где открыто небо, а модуль — внутри изделия или рядом с ним.
В режиме RTK приёмник получает поправки от базовой станции (в формате RTCM) по каналу связи и решает задачу по фазе несущей, а не только по коду сигнала: так достигается сантиметровая точность — 0,01 м + 1 ppm. Без поправок приёмник работает как обычный навигационный, с точностью 1,5 м CEP в плане, 2 м CEP по высоте.
Приём двух частот каждой системы позволяет исключить ионосферную задержку по разности частот: решение RTK фиксируется быстрее и устойчивее, чем у одночастотных приёмников, особенно на длинных базах.
Подключение: протоколы NMEA 0183, RTCM 3.x; питание 3,0–3,6 В.
Ключевые особенности
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Сигналы | по исполнению (см. таблицу «Исполнения») |
| Каналы | KADAMM GNSS-RTK-MOD-L15-2 — 200; остальные исполнения — 150 |
| Чувствительность | слежение −163 дБм, повторный захват −159 дБм, холодный старт −148 дБм, горячий старт −159 дБм |
| Точность RTK | 0,01 м + 1 ppm CEP в плане, 0,02 м + 1 ppm CEP по высоте |
| Точность (автономная) | 1,5 м CEP в плане, 2 м CEP по высоте |
| Точность DGNSS | 0,4 м + 1 ppm в плане, 0,8 м + 1 ppm по высоте |
| Точность скорости | 0,1 м/с CEP |
| Точность 1PPS | 20 нс |
| Время до первого решения | холодный старт менее 28 с, горячий менее 1 с, с помощью (AGNSS) менее 1,5 с |
| Инициализация RTK | менее 10 с (типовое), надёжность более 99,9 % |
| Частота обновления | координаты и сырые измерения до 20 Гц, RTK до 10 Гц |
| Интерфейс | уточняйте у менеджера |
| Протоколы | NMEA 0183, RTCM 3.x |
| Питание | 3,0–3,6 В |
| Потребляемая мощность | 80 мВт (типовое) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | RTK-модуль ГНСС в корпусе LCC для поверхностного монтажа |
| Антенный вход | внешняя антенна (вывод корпуса LCC) |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −50…+95 °C |
| Влажность | 0–95 %, без конденсации |
| Разъём | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | Габариты, масса |
|---|---|---|

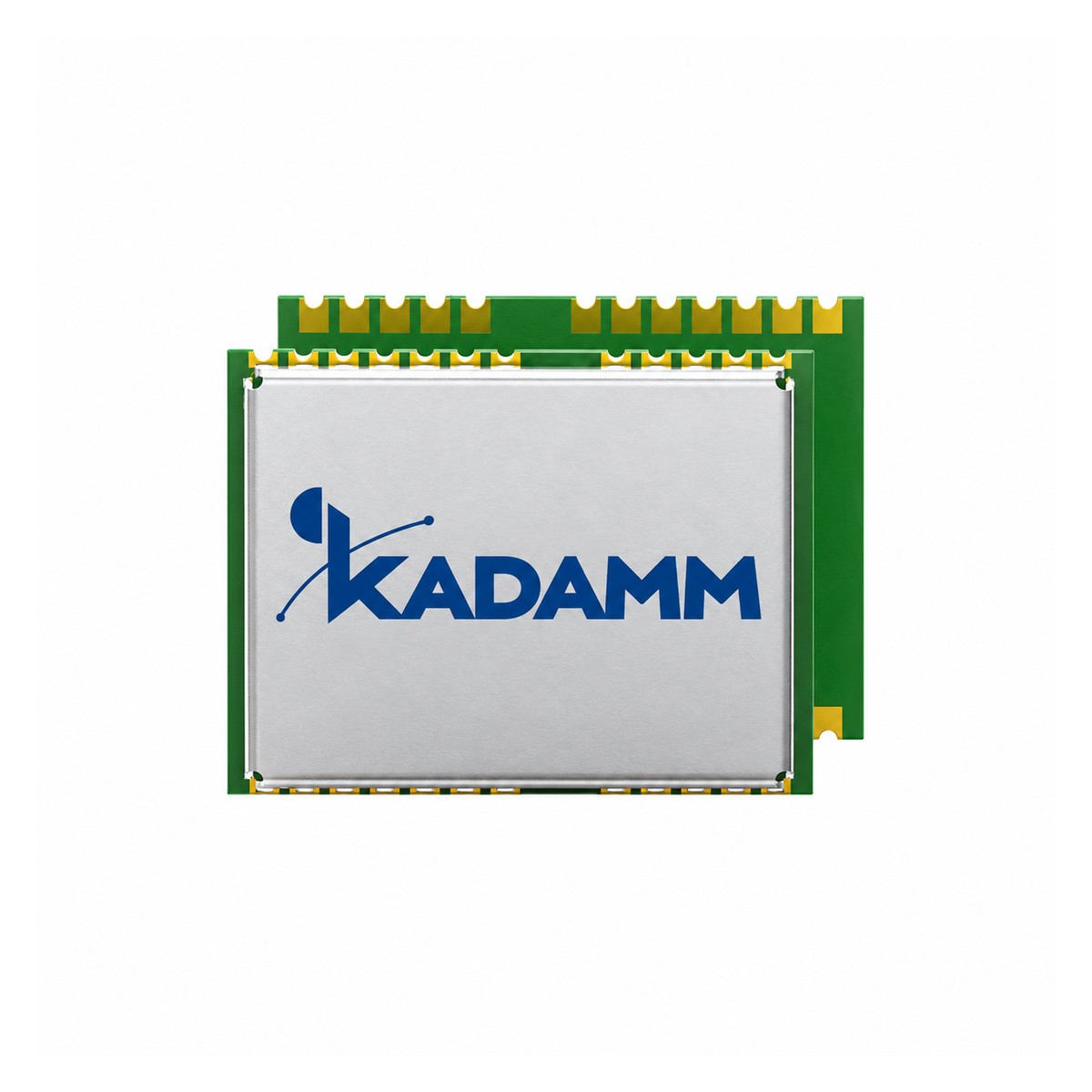

| KADAMM GNSS-RTK-MOD-L15-2 | BeiDou B1I, B1C, B2I, B2a; GPS / QZSS L1C/A, L5; ГЛОНАСС G1; Galileo E1, E5a; NavIC L5; SBAS L1, L5 | 16 × 12,2 × 2,4 мм, корпус LCC |

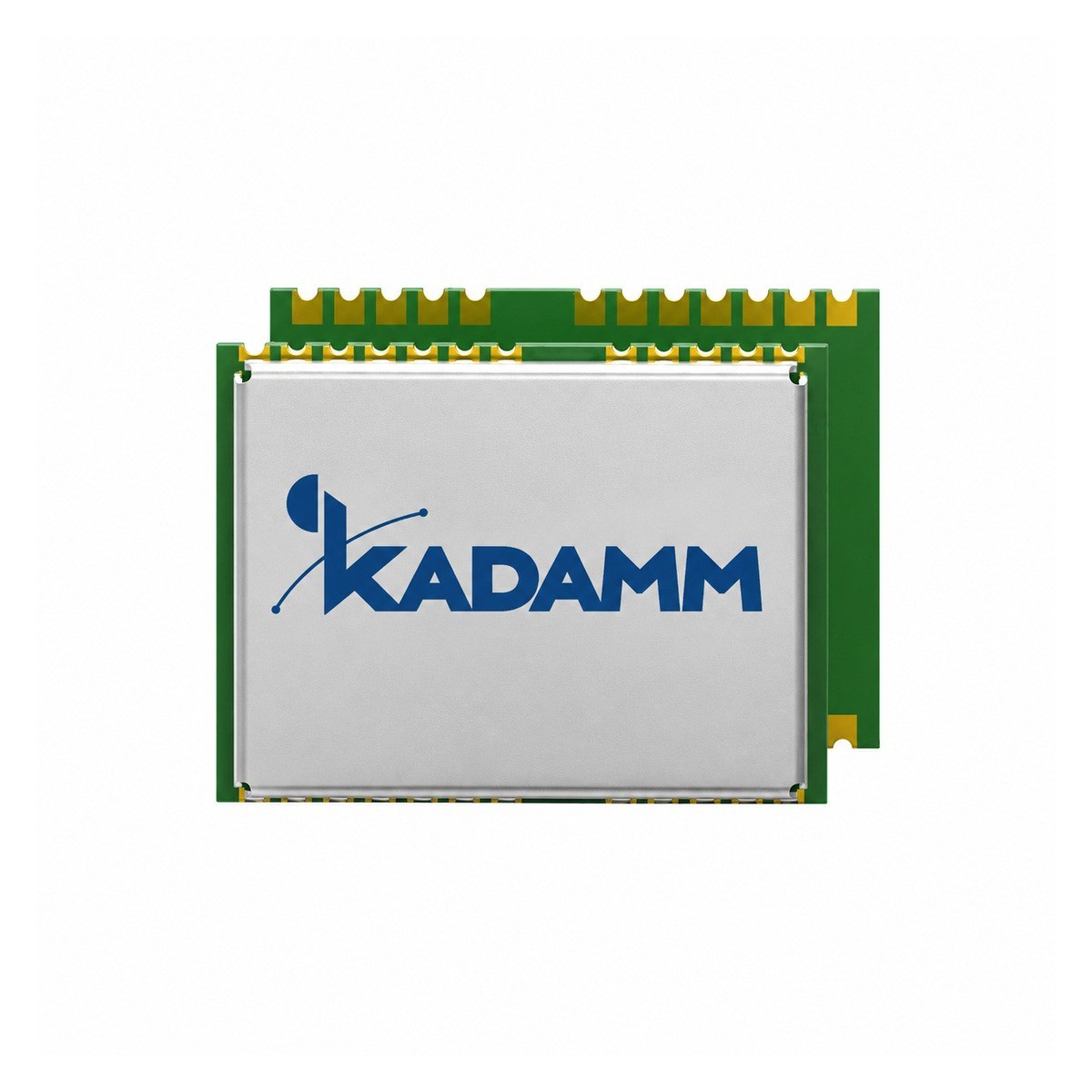

| KADAMM GNSS-RTK-MOD-B12-2 | только BeiDou: B1I, B1C, B2I, B2a | 16 × 12,2 × 2,4 мм, корпус LCC |

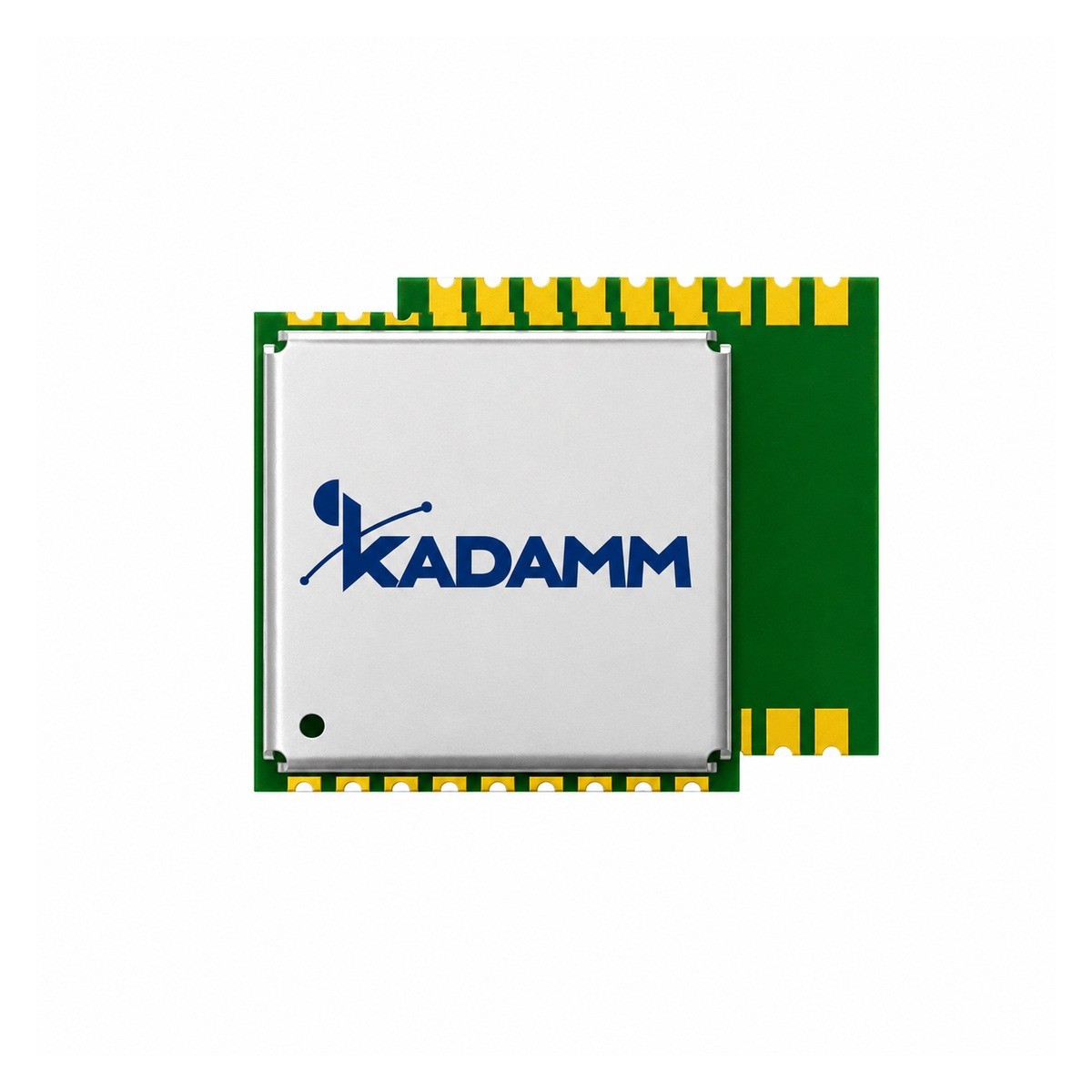

| KADAMM GNSS-RTK-MOD-B12-3 | только BeiDou: B1I, B1C, B2I, B2a | 9,7 × 10,1 × 2,5 мм, корпус LCC |
Исполнения отличаются только параметрами, приведёнными в таблице. Не указанное в таблице — уточняйте у менеджера.
Стандарты и протоколы
Применение
БПЛА и наземные роботы, сельхозтехника и строительная техника, геодезия и мониторинг деформаций: координаты с сантиметровой точностью.
Антенну ставят так, чтобы ей было видно небо: на крышу, мачту или корпус, подальше от передающих антенн и металлических стен; кабель к оборудованию прокладывают без натяга.
Как подобрать
Точность. Сантиметры — RTK-приёмник с поправками; метры — приёмник L1.
Питание. Напряжение оборудования — в диапазоне 3,0–3,6 В.
Установка. Открытое небо, подальше от передающих антенн и металла.
Комплект поставки
Модуль КАДАММ выбранного исполнения. Документация на посадочное место и назначение выводов — уточняйте у менеджера.
Вопросы и ответы
Антенна ГНСС с теми же полосами, что у приёмника (см. строку «Сигналы»); разъём и длину кабеля подбирают под антенный вход изделия.
Подбор антенны ГНСС KADAMM и кабеля к ней подскажет менеджер.
От своей базовой станции по радиоканалу или от сети референсных станций по интернету (NTRIP) через контроллер или модем оборудования.
Формат поправок — RTCM 3; чем ближе база, тем быстрее фиксируется решение и выше точность.
Координаты, время, скорость и служебные сообщения в протоколах NMEA 0183, RTCM 3.x; набор сообщений и частота обновления (координаты и сырые измерения до 20 Гц, RTK до 10 Гц) настраиваются.
Настройки сохраняются при отключении питания, если у исполнения есть энергонезависимая память; состав сообщений под ваше оборудование подскажет менеджер.
Там, где открыто небо: на крыше, мачте или корпусе, подальше от передающих антенн, металлических стен и надстроек.
На транспорте — по центру крыши; на геодезическом пункте — на штативе или вешке над точкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM GNSS-RTK-MOD-L15-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RTK-MOD-L15-2 могут уточняться без уведомления.
