Внешняя направленная панельная антенна Wi-Fi с двумя линейными поляризациями (V+H): 2400–2500 / 5150–5850 МГц, 4 порта.

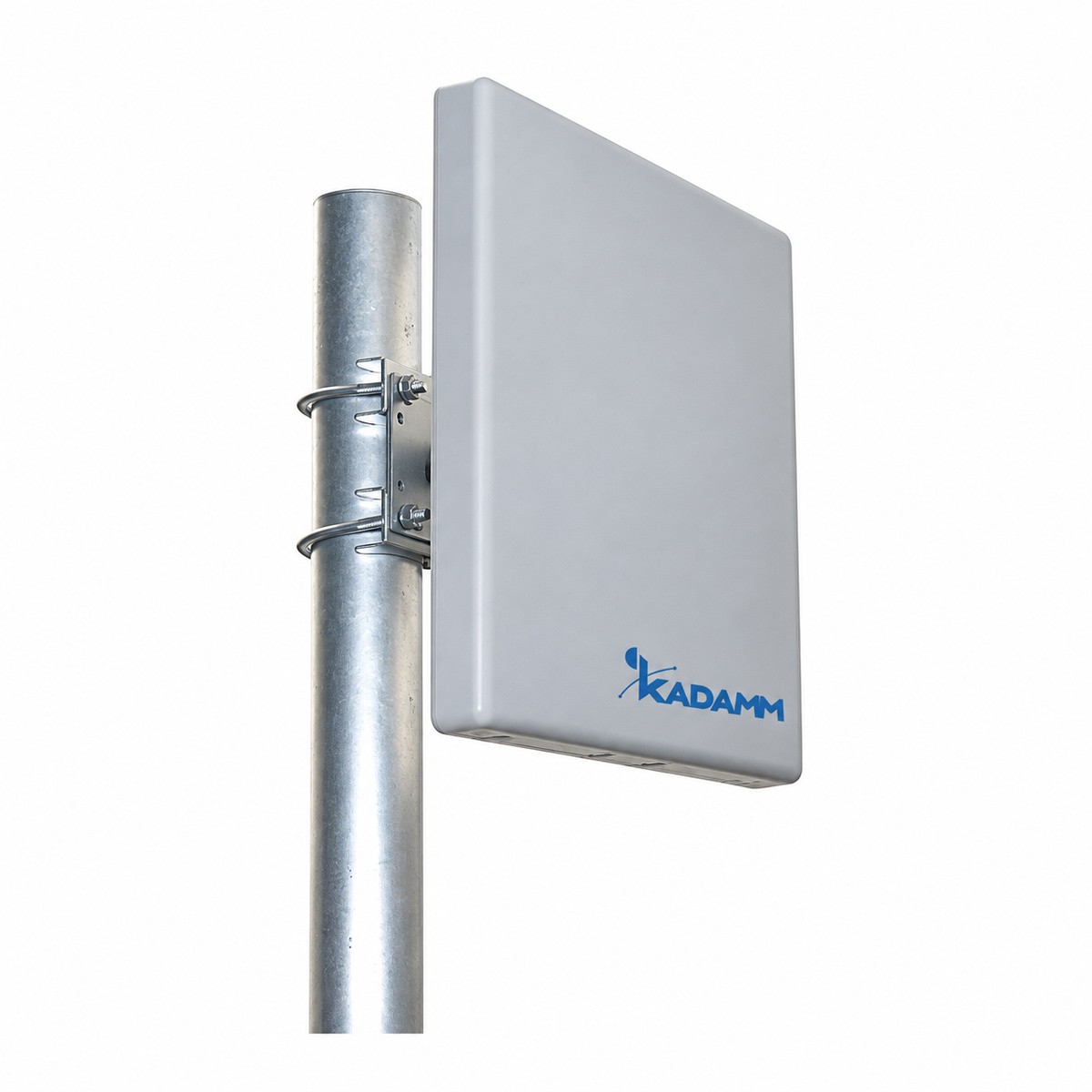

Антенна КАДАММ APWD245815 — внешняя направленная панельная антенна Wi-Fi: излучающими системами 2400–2500 МГц и 5150–5850 МГц, двумя линейными поляризациями (V+H), 4 портами.
Коэффициент усиления 15 / 15 дБи по диапазонам, ширина ДН в горизонтальной плоскости 35°, в вертикальной 30 / 15°. Габариты 260 × 260 × 35 мм, масса 0,78 кг. КСВН не более 2,0.

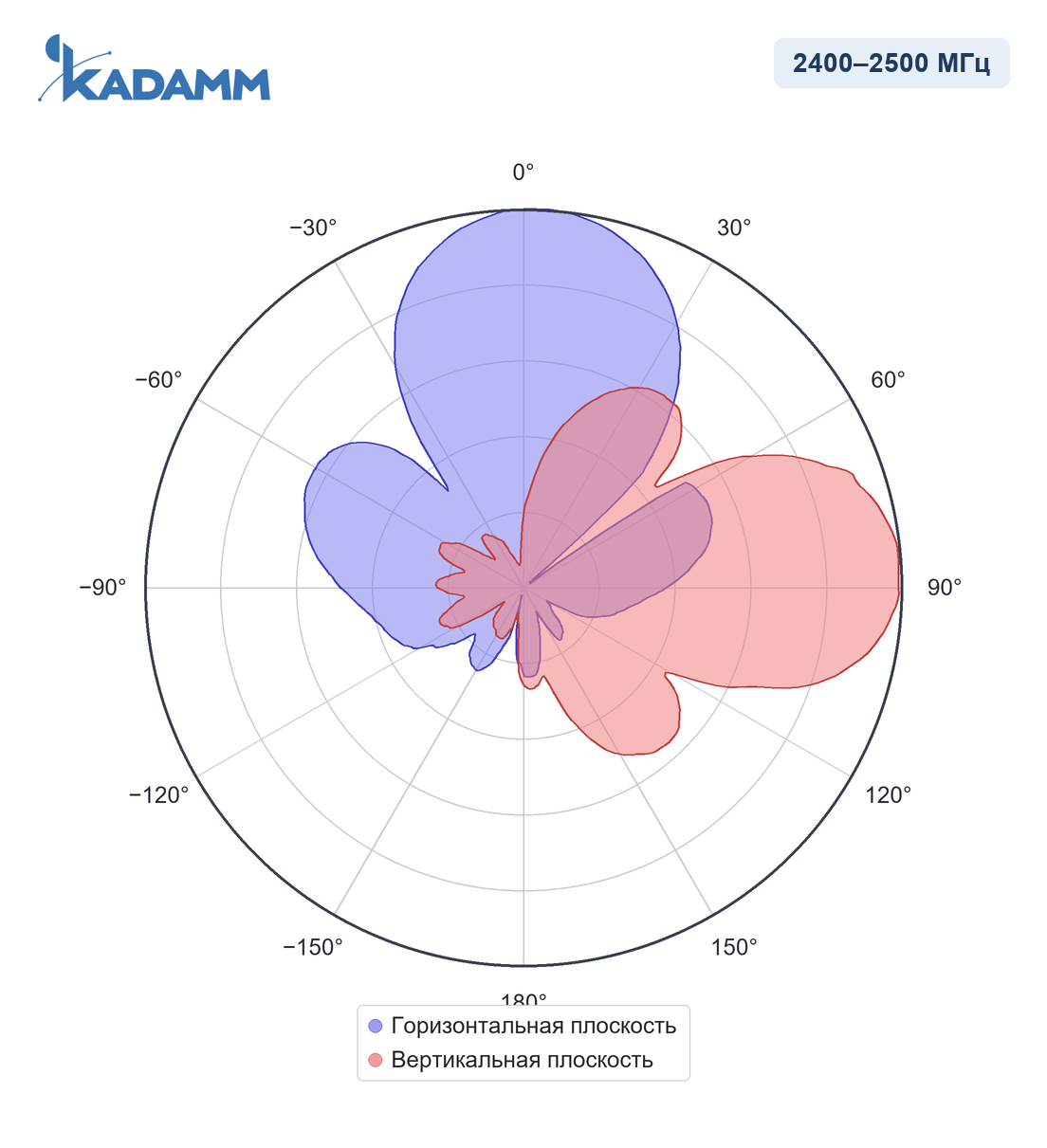

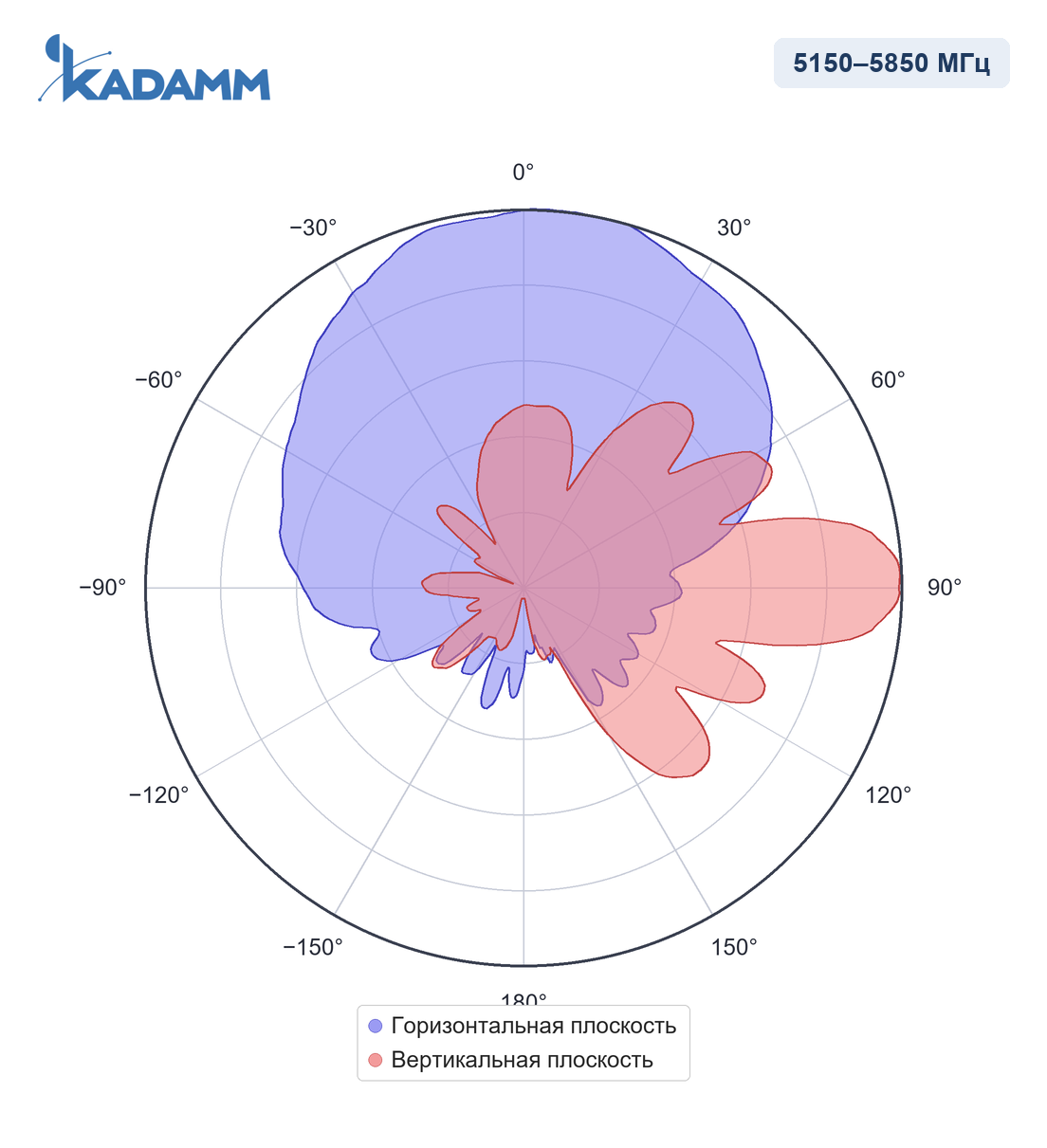

Диаграммы направленности KADAMM APWD245815 в полосах 2400–2500 МГц, 5150–5850 МГц — нормированные, в полярных координатах.
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 15 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 15 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 260 × 260 × 35 мм |
| Размеры упаковки | 280 × 280 × 100 мм |
| Масса антенны | 0,78 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −20…20° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
KADAMM APWD245815 работает в полосах 2400–2500 / 5150–5850 МГц: Wi-Fi 2,4 ГГц и 5 ГГц. Направленная антенна: луч 35°, усиление 15 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ APWD245815, монтажный комплект на трубу Ø30–50 мм.
| Параметр | APWD245815 | APW245814 | APW245817 | APW2458G17 | APWD245812BFN | AOW2458-25 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–5850 МГц | 2400–2483 / 5150–5850 МГц | 2400–2483 / 5150–5850 МГц | 2400–2483 / 5150–5850 МГц | 2400–2500 / 5150–5850 МГц | 2400–2500 / 5150–5850 МГц |
| Поляризация | две линейные (V+H) | вертикальная | вертикальная | вертикальная | две линейные (V+H) | вертикальная |
| Ширина ДН по уровню −3 дБ | 35° | 40° | 22° | 65° | 65° | 360° |
| Коэффициент усиления | 15 дБи | 17 дБи | 20 дБи | 17 дБи | 13 дБи | 2,5 дБи |
| Электрический наклон | 0°, фикс. | — | — | — | 0°, фикс. | — |
| Тип | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | всенаправленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM APWD245815 покрывает Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
У KADAMM APWD245815 — 4 × розетка N (IEC 61169-16), расположение — сзади; поляризация — две линейные (v+h).
У KADAMM APWD245815 крепление на трубу Ø30–50 мм, размеры 260 × 260 × 35 мм, масса 0,78 кг, выдерживает ветер до 40 м/с.
У KADAMM APWD245815: диапазоны 2400–2500 / 5150–5850 МГц, усиление 15 дБи, ширина луча 35°, поляризация две линейные (V+H). У KADAMM APW245814: диапазоны 2400–2483 / 5150–5850 МГц, усиление 17 дБи, ширина луча 40°, поляризация вертикальная.
Артикул для заказа — KADAMM APWD245815, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APWD245815 могут уточняться без уведомления.
Поставляем KADAMM APWD245815 — направленная антенна Wi-Fi 2400–5850 МГц, 15 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
