Внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей с кросс-поляризацией ±45°: 2400–2500 / 5150–5850 МГц, 4 порта.
Антенна КАДАММ APWX2458165 — внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: излучающими системами 2400–2500 МГц и 5150–5850 МГц, кросс-поляризацией ±45°, 4 портами.
Коэффициент усиления 14,5 / 16,5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 65°, в вертикальной 15 / 7,5°. Габариты 500 × 167 × 55 мм, масса 2,1 кг. КСВН не более 1,5 / 2.

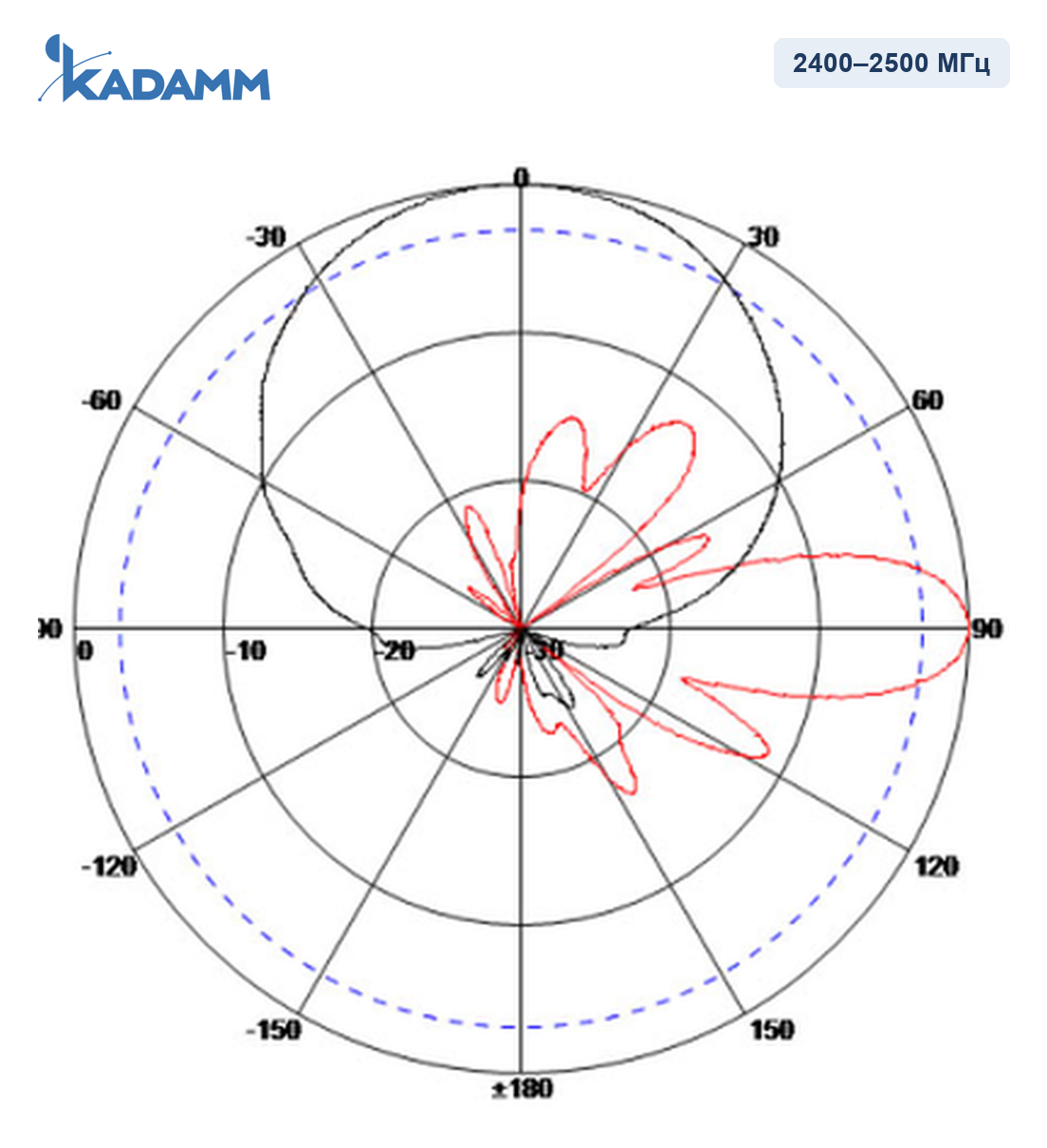

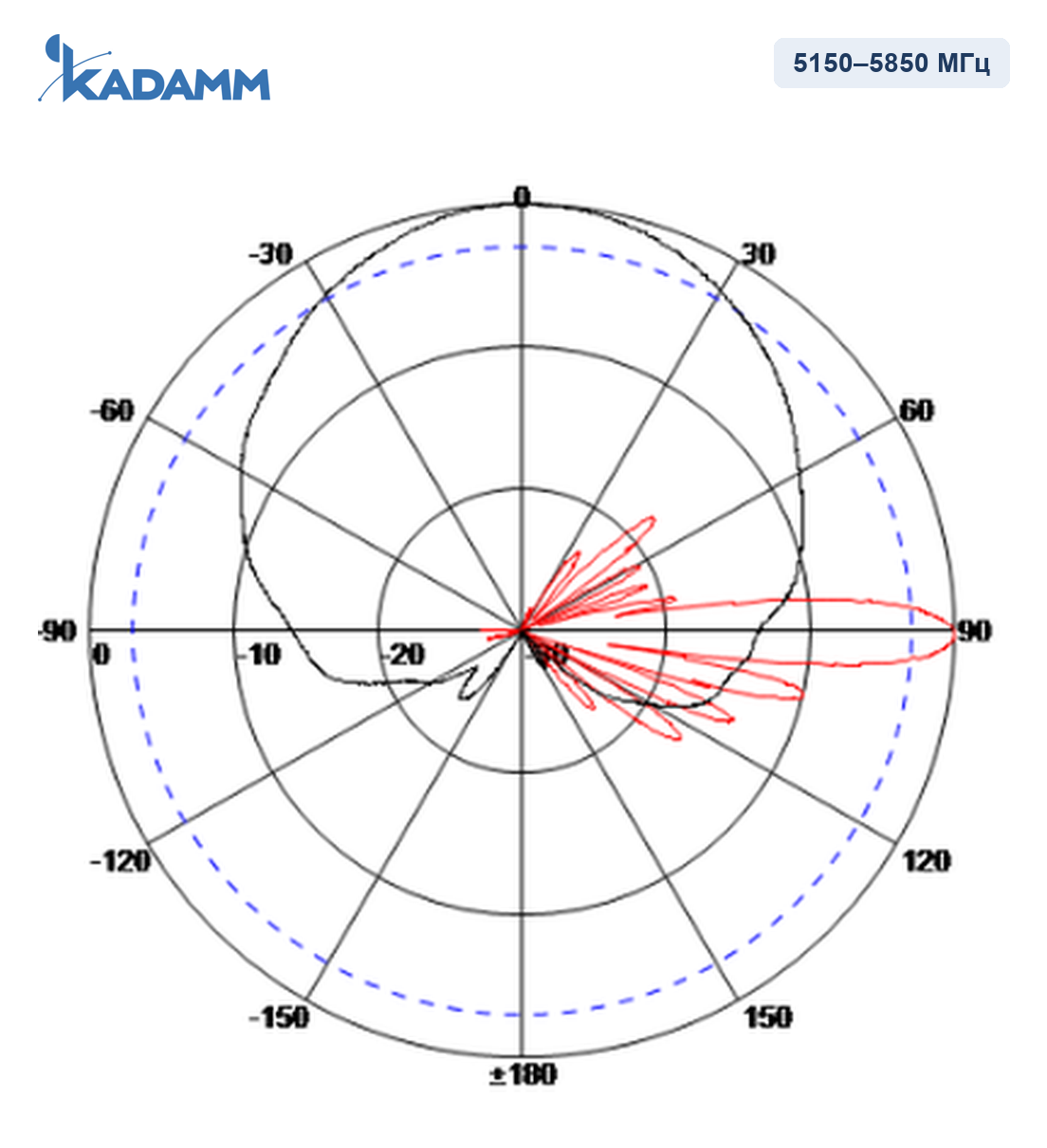

Диаграммы направленности KADAMM APWX2458165 в полосах 2400–2500 МГц, 5150–5850 МГц — нормированные, в полярных координатах.
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 16,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 |
| КСВН | ≤2 |
| Развязка между входами, дБ | ≥28 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| КСВН | ≤1,5 ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 167 × 55 мм |
| Размеры упаковки | 600 × 220 × 125 мм |
| Масса антенны | 2,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0…-15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø40–75 мм |
KADAMM APWX2458165 работает в полосах 2400–2500 / 5150–5850 МГц: Wi-Fi 2,4 ГГц и 5 ГГц. Направленная антенна: луч 65°, усиление 16,5 дБи — связь с удалённой точкой или покрытие выбранного сектора.

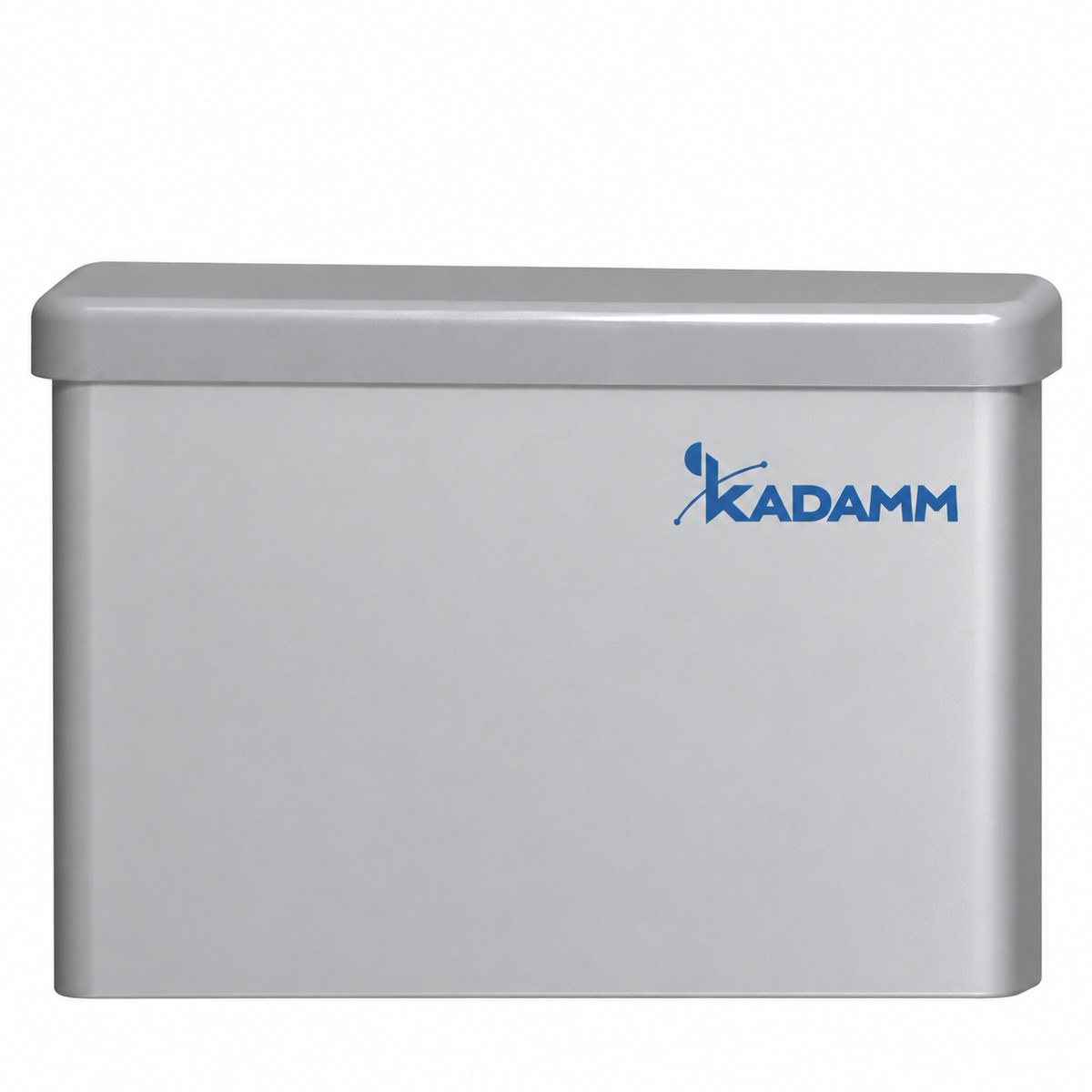

Антенна КАДАММ APWX2458165, монтажный комплект на трубу Ø40–75 мм.
| Параметр | APWX2458165 | APW2490DP16-2 | APW24120VP16B | APW24120VP13B | APW24120VH12 | APW24120DP12 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–5850 МГц | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц |
| Поляризация | 2×±45° | ±45° | вертикальная | вертикальная | две линейные (V+H) | ±45° |
| Ширина ДН по уровню −3 дБ | 65° | 90° | 120° | 120° | 118° | 120° |
| Коэффициент усиления | 16,5 дБи | 16 дБи | 16 дБи | 13 дБи | 12 дБи | 12 дБи |
| Тип | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM APWX2458165 покрывает Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
У KADAMM APWX2458165 — 4 × розетка N (IEC 61169-16), расположение — снизу; поляризация — 2×±45°.
У KADAMM APWX2458165 крепление на трубу Ø40–75 мм, размеры 500 × 167 × 55 мм, масса 2,1 кг, выдерживает ветер до 60 м/с.
У KADAMM APWX2458165: диапазоны 2400–2500 / 5150–5850 МГц, усиление 16,5 дБи, ширина луча 65°, поляризация 2×±45°. У KADAMM APW2490DP16-2: диапазоны 2400–2500 МГц, усиление 16 дБи, ширина луча 90°, поляризация ±45°.
Артикул для заказа — KADAMM APWX2458165, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APWX2458165 могут уточняться без уведомления.
Поставляем KADAMM APWX2458165 — направленная антенна Wi-Fi 2400–5850 МГц, 16,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
