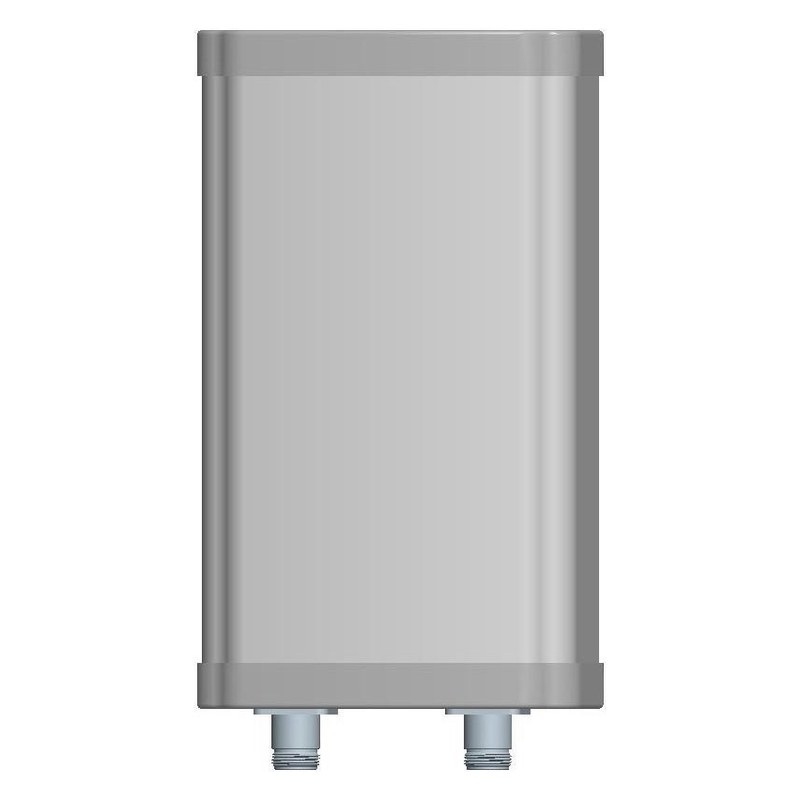

KADAMM APW515865DP18 — внешняя секторная антенна Wi-Fi 5150–5850 МГц, 17,5 дБи, 2 порта

KADAMM APW515865DP18 — секторная антенна для сетей Wi-Fi 5 ГГц. Основные данные: полосы 5150–5850 МГц; усиление 17,5 дБи; луч 65° по горизонтали; поляризация ±45°; 2 входа; разъём 2×N.

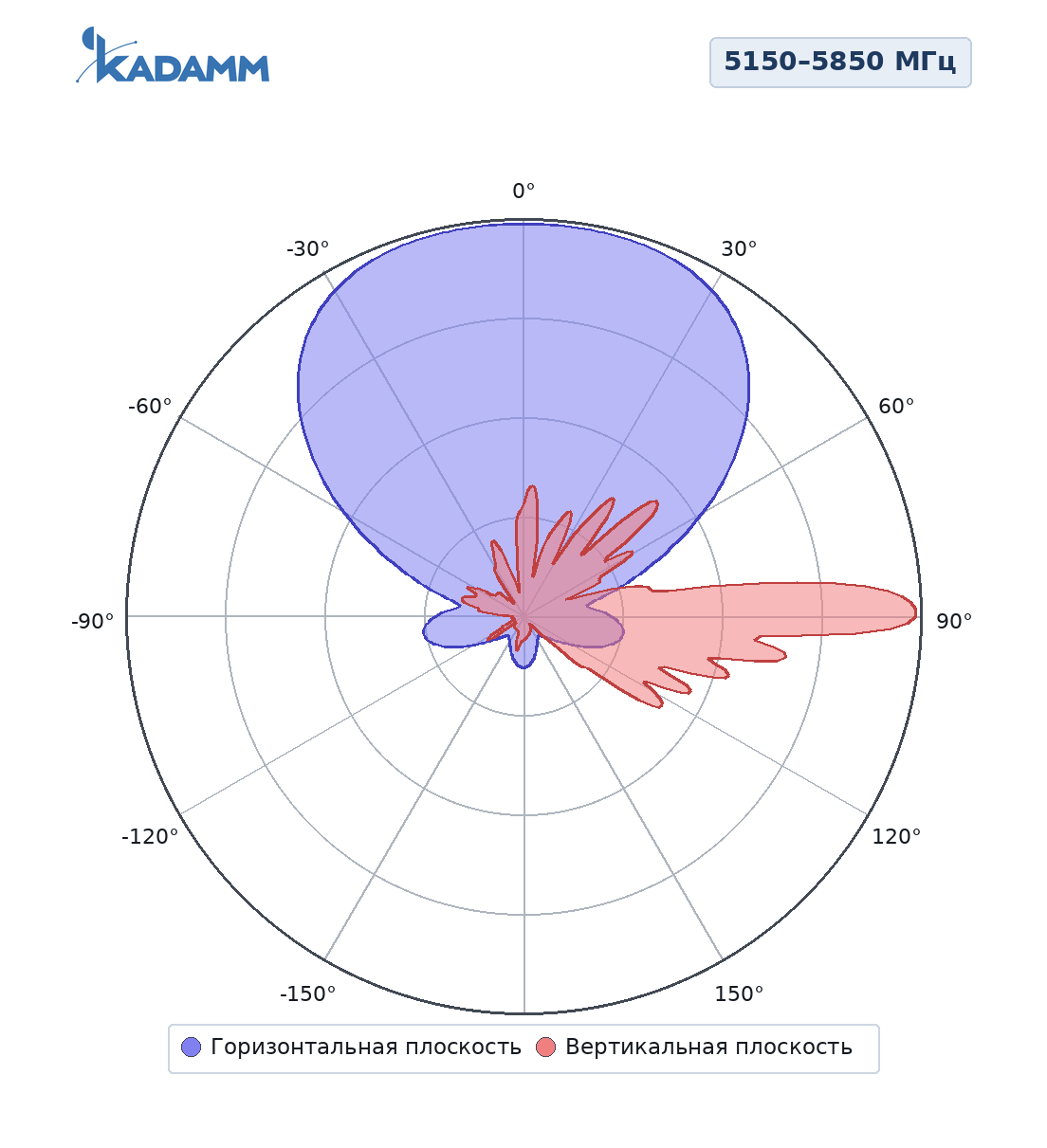

Главное в KADAMM APW515865DP18 — рабочий диапазон 5150–5850 МГц и луч по горизонтали 65°. У KADAMM APW515865DP18 усиление 17,5 дБи и число портов 2, у KADAMM APW515865VP18 — 18 дБи и 1.

Про диапазоны: в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц. По частотам антенна перекрывает: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.

Секторная антенна — основа базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе шириной 65°. Круг вокруг опоры закрывают четыре сектора по 90° или три по 120°; узкий луч по вертикали (6,5°) — это усиление и дальность, но и точная выставка угла места. Отношение вперёд/назад не менее 23 дБ уменьшает взаимные помехи секторов на соседних каналах.

Антенна совмещает две поляризации ±45° и тем самым образует два независимых канала MIMO 2×2: точка доступа ведёт два потока одновременно и удваивает скорость при той же ширине канала; развязка входов — не менее 28 дБ. Ответная антенна линии обязана поддерживать те же две поляризации.

Тракт: КСВН не более 1,7, то есть отражается не более 7 % мощности; допустимая мощность — 50 Вт; разъём 2×N с выводом снизу. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.

Конструкция: размеры 500 × 128 × 56 мм, масса 1,6 кг, крепление Ø35–75 мм, механический наклон 0–15°, ветер до 60 м/с, рабочая температура −40…+60 °C. Снаружи после монтажа обязательны три операции: герметизация разъёмов, заземление антенны и опоры, крепление кабеля к мачте хомутами.

Секторами закрывают посёлки, коттеджную застройку, промышленные и складские площадки: на одной опоре несколько антенн, а абоненты подключаются обычными устройствами или через направленные антенны.

Антенна совместима с оборудованием Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140) и Wi-Fi 5 ГГц (каналы 149–165); точка доступа или роутер должны иметь столько же радиотрактов и такой же тип разъёма.

Диапазон. Антенна должна перекрывать полосы точки доступа: 5 ГГц.

Тип. Секторная антенна базовой станции; при секторе 65° от него зависит число панелей на опоре.

Входы. Количество входов антенны выбирают равным числу радиотрактов точки доступа (MIMO).

Разъём и кабель. Разъём 2×N; кабель — как можно короче, особенно на 5 ГГц.

Установка. Крепёж под Ø35–75 мм; снаружи обязательны заземление и герметизация разъёмных соединений.

Антенна KADAMM APW515865DP18, монтажный комплект на трубу Ø35–75 мм.
