KADAMM APW515818-3 — направленная антенна Wi-Fi 5100–5850 МГц, 18 дБи, 1 порт

KADAMM APW515818-3 — направленная антенна для сетей Wi-Fi 5 ГГц. Ключевые цифры: 5100–5850 МГц, 18 дБи, сектор 20°, вертикальная поляризация, разъём 1×N.

Коротко о KADAMM APW515818-3: усиление 18 дБи, ширина ДН 20°. У KADAMM APW515818-4 полоса 5150–5850 МГц и разъём SMA, у KADAMM APW515818-3 — 5100–5850 МГц и N. Полоса KADAMM APW515818-4 целиком входит в полосу KADAMM APW515818-3.

О диапазонах: полоса 5 ГГц вмещает десятки каналов, которые для скорости сводят в широкие по 40, 80 и 160 МГц; платой служит затухание — на той же дистанции потери в свободном пространстве примерно на 7 дБ выше, чем на 2,4 ГГц. Частотный охват: Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140), Wi-Fi 5 ГГц (каналы 149–165).

Направленная антенна собирает излучение в узкий луч 20° и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Для оценки: потери в свободном пространстве на 5 км при 5,5 ГГц — около 121 дБ; две такие антенны на концах трассы возвращают 36 дБ. Одной прямой видимости мало: первая зона Френеля тоже должна быть свободна — на середине трассы длиной 5 км её радиус порядка 8 м, а попавшие в неё деревья и крыши ослабляют сигнал.

С одним входом и вертикальной поляризацией антенна подходит для однопотоковой линии либо для одного тракта точки доступа. Ответная антенна должна иметь ту же поляризацию: поворот на 90° стоит 20 дБ и более.

Параметры тракта: при КСВН до 1,5 отражается до 4 % мощности; предельная мощность 100 Вт; разъёмы 1×N. Затухание коаксиала на Wi-Fi намного больше, чем на сотовых частотах, причём на 5 ГГц выше, чем на 2,4 ГГц; отсюда правило — радиомодуль держат у самой антенны, а длинное снижение заменяют линией Ethernet до наружной точки доступа.

Конструкция: размеры 190 × 216 × 50 мм, масса 1,1 кг, крепление Ø40–50 мм. Наружный монтаж завершают герметизацией разъёмов, заземлением антенны с опорой и креплением кабеля к мачте хомутами.

Задачи направленной антенны — радиомост между зданиями, вынос сети на удалённый объект, связь с камерами видеонаблюдения и шлагбаумами, а также приём сигнала отдалённой точки доступа.

Частотный диапазон антенны охватывает Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; подключают её к точкам доступа и роутерам с тем же количеством радиотрактов и таким же разъёмом.

Диапазон. Антенна должна перекрывать полосы точки доступа: 5 ГГц.

Тип. Направленную модель применяют в линиях «точка — точка», устанавливая на обоих концах одинаковые антенны.

Разъём и кабель. Подключение через 1×N; длину кабеля сводят к минимуму, что особенно важно на 5 ГГц.

Установка. Крепление Ø40–50 мм; на улице — заземление и герметизация разъёмов.

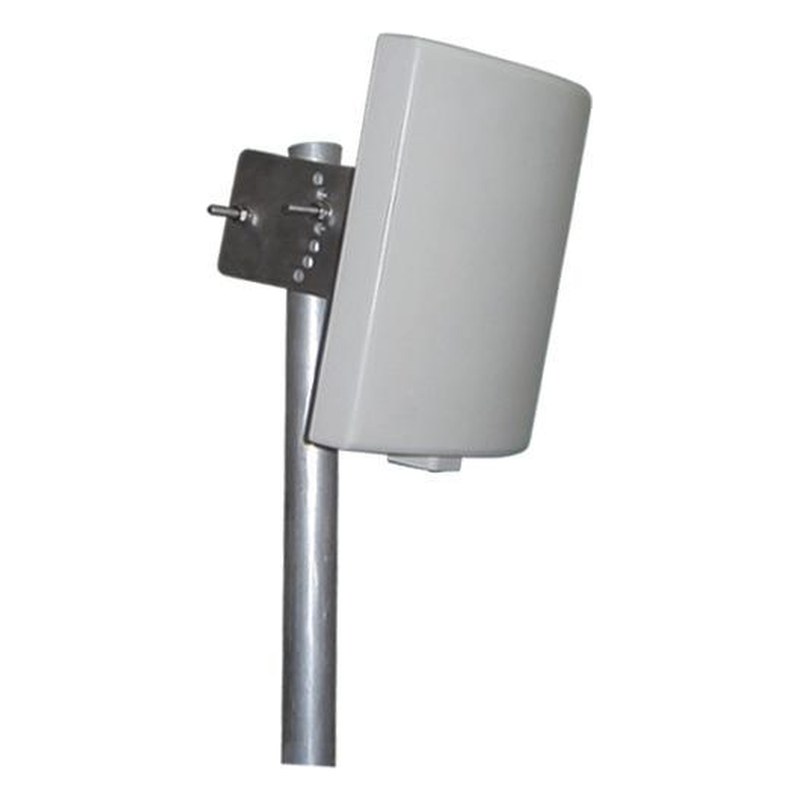

Антенна KADAMM APW515818-3, монтажный комплект на трубу Ø40–50 мм.
