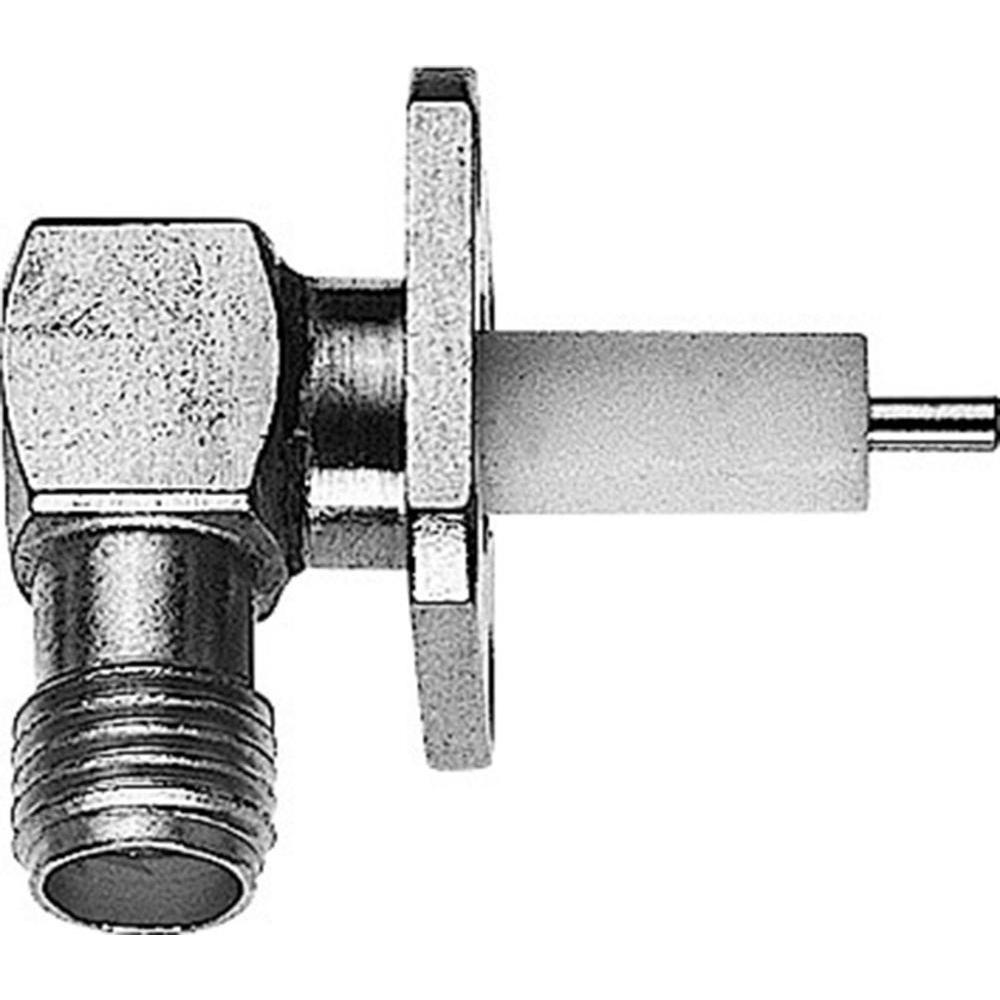

Разъем Telegartner J01151A0651 SMA-типа
Панельный угловой разъём SMA · 50 Ом гнездо | пайка | крепление - фланец.
Среди коаксиальных разъёмов с резьбовым соединением широко распространены разъёмы SMA типа. В зависимости от конструкции, разъёмы применяются на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов кабелей. Модели SMA разъёмов выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области эксплуатации разъемов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр |
Значение |
| Число коммутаций |
≥ 500 |
| Рекомендуемый момент затяжки |
79 - 113 Н см |
| Материалы |
- пружинящие контакты: бериллиевая бронза | CuBe2
- цельный контакт: латунь | CuZn39Pb3
- изолятор: нержавеющая сталь 1.4305
- уплотнение: силиконовый каучук
|
Покрытие
| Детали |
Покрытие |
| Центральный контакт |
золото поверх никеля | Cu1Ni2Au1.27 |
| Внешний проводник |
золото | NiPAu (стандартное исполнение) |
| Остальные металлические детали |
хромирование (нержавеющая сталь) |
Климатические характеристики
| Эксплуатация в соответствии |
Стандарт |
| с изолятором PTFE |
IEC 60068 - 1 55/155/56 |
Электрические характеристики
| Параметр |
Значение |
| Сопротивление проводников |
- внутренний проводник: ≤ 3 мОм
- внешний проводник: ≤ 2 мОм
|
| Сопротивление изолятора |
≥ 5 ГОм |
| Напряжение пробоя |
1.0 кВ эфф. /50 Гц |
| Рабочее напряжение |
≤ 335 В эфф. /50 Гц |
| Сопротивление |
50 Ом |
Рабочая частота
| Тип кабеля |
Рабочая частота |
| для гибких кабелей |
< 12.4 ГГц |
| для полужестких кабелей в разёмах прямой конструкции |
< 18.0 ГГц |
| для полужестких кабелей в разёмах угловой конструкции |
< 12.4 ГГц |
Потери на отражение
| Тип кабеля |
Потери на отражение |
| для гибких кабелей в разъёмах прямой конструкции |
≥ 20.0 дБ / 1 ГГц |
| для полужестких кабелей в разъёмах прямой конструкции |
≥ 28.5 дБ / 1 ГГц |
| для полужестких кабелей в разъёмах угловой конструкции |
≥ 25.7 дБ / 1 ГГц |
Технические характеристики
| Параметр |
Значение |
| Группа/стандарт |
|
| Структура |
a= 9, b= 12 |
| Вес |
5 г |
Промышленное оборудование Разъем Telegartner J01151A0651 SMA-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС.
Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России.
Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
