Цену и сроки подтвердит менеджер.

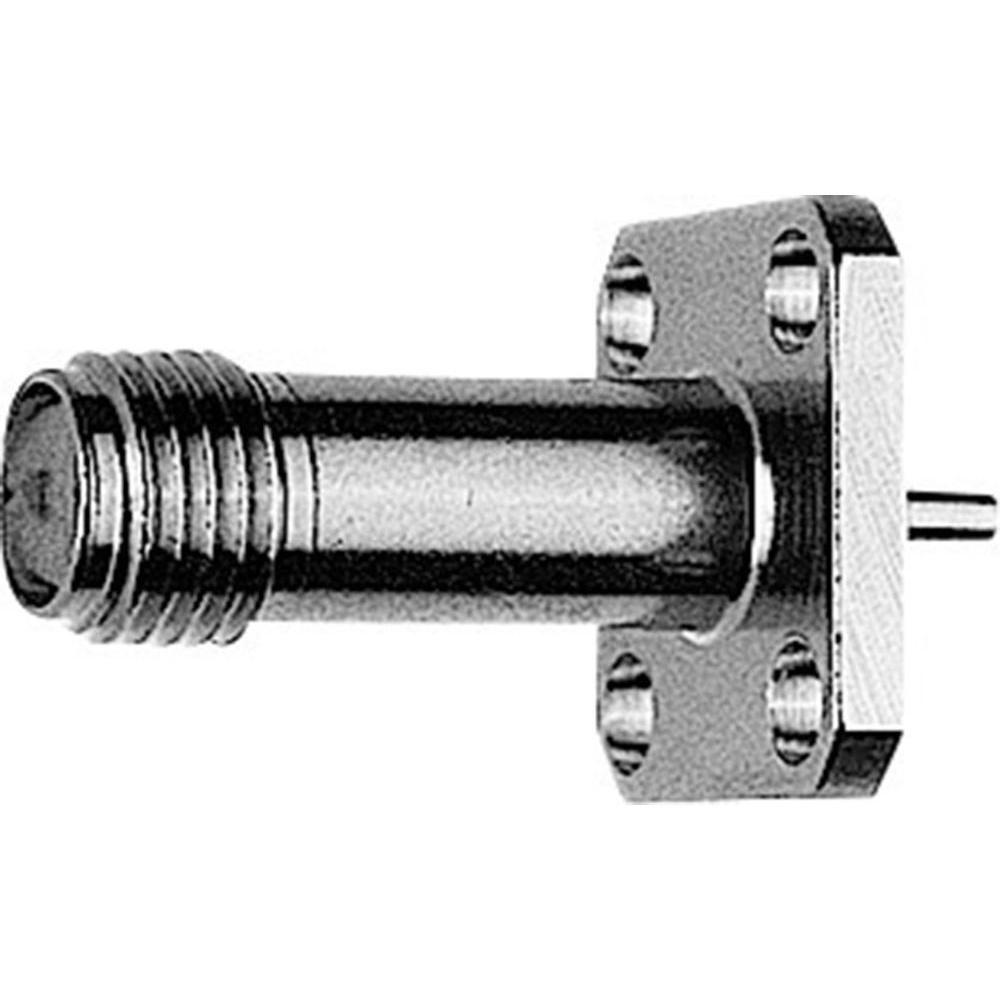

Панельный удлиненный разъём SMA, выполненный в соответствии с параметрами 50 Ом, предназначен для пайки и крепления с помощью фланца. Среди коаксиальных разъёмов с резьбовым соединением разъёмы SMA занимают одно из ведущих мест. В зависимости от конструкции, они могут использоваться на частотах до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят как для эластичных, так и для полужестких типов кабелей. Модели разъёмов SMA также выпускаются для монтажа на печатные платы с использованием технологий сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области применения разъемов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
| Материалы |
Пружинящие контакты: бериллиевая бронза | CuBe2 Цельный контакт: латунь | CuZn39Pb3 Изолятор: нержавеющая сталь 1.4305 Уплотнение: силиконовый каучук |
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 55/155/56
| Параметр | Значение |
|---|---|
| Сопротивление проводников |
Внутренний проводник: ≤ 3 мОм Внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эфф. /50 Гц |
| Рабочее напряжение | ≤ 335 В эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота |
Для гибких кабелей: < 12.4 ГГц Для полужестких кабелей в разъёмах прямой конструкции: < 18.0 ГГц Для полужестких кабелей в разъёмах угловой конструкции: < 12.4 ГГц |
| Потери на отражение |
Для гибких кабелей в разъёмах прямой конструкции: ≥ 20.0 дБ /1 ГГц Для полужестких кабелей в разъёмах прямой конструкции: ≥ 28.5 дБ /1 ГГц Для полужестких кабелей в разъёмах угловой конструкции: ≥ 25.7 дБ /1 ГГц |
Группа/стандарт:
Структура:
Вес: 3 г.
Поставляем Разъем Telegartner J01151A0169 SMA-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
