Внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей с вертикальной поляризацией: 5150–5850 МГц, 1 порт.

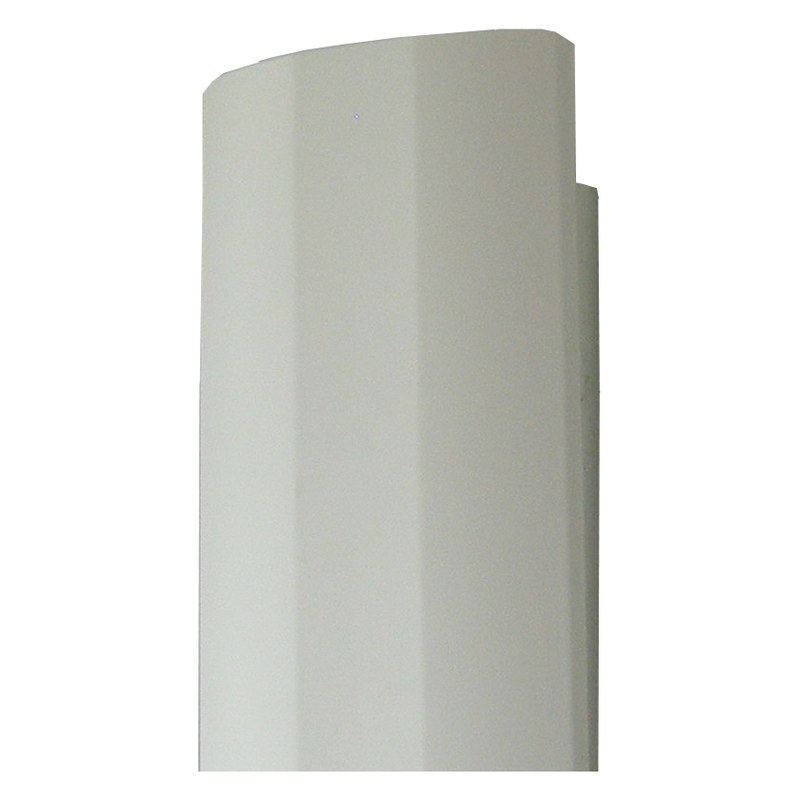

KADAMM APW515815 — секторная антенна для сетей Wi-Fi 5 ГГц. Ключевые цифры: 5150–5850 МГц, 15 дБи, сектор 120°, вертикальная поляризация, разъём 1×N.
Основные параметры KADAMM APW515815: полоса 5150–5850 МГц, разъём N. У KADAMM APWD515816 усиление 16,5 дБи и ширина ДН по горизонтали 65°, у KADAMM APW515815 — 15 дБи и 120°.
О диапазонах: полоса 5 ГГц вмещает десятки каналов, которые для скорости сводят в широкие по 40, 80 и 160 МГц; платой служит затухание — на той же дистанции потери в свободном пространстве примерно на 7 дБ выше, чем на 2,4 ГГц. По частотам антенна перекрывает: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
Секторная антенна — основа базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе шириной 120°. Четыре сектора по 90° или три по 120° закрывают круг вокруг опоры; узкий вертикальный луч даёт усиление и дальность, но требует точной установки по углу места. Отношение вперёд/назад не менее 25 дБ уменьшает взаимные помехи секторов на соседних каналах.
Вертикальная поляризация и один вход: антенна предназначена для однопотоковой линии или для одного из трактов точки доступа. Поляризация антенны на встречной стороне должна совпадать: если повернуть её на 90°, потери достигают 20 дБ и больше.
По тракту: КСВН не выше 1,7, то есть в обратную сторону уходит не более 7 % мощности; допустимая подводимая мощность 100 Вт; подключение — 1×N. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.
Конструкция: размеры 454 × 137 × 32 мм, масса 0,7 кг, крепление Ø50 - 60 мм. При уличной установке разъёмы герметизируют, антенну с опорой заземляют, а кабель хомутами притягивают к мачте.
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризация | Вертикальная |
| КСВН | ≤1,7 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 454 × 137 × 32 мм |
| Масса антенны | 0,7 кг |
| Крепление на трубу | Ø50 - 60 мм |
Секторные антенны — база для покрытия посёлков, коттеджных поселков, промышленных и логистических площадок: на опоре ставят несколько секторов, абоненты подключаются направленными антеннами или обычными устройствами.
Частотная совместимость: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; подключать антенну следует к точкам доступа и роутерам с таким же числом радиотрактов и тем же разъёмом.
Диапазон. Рабочий диапазон антенны обязан включать полосы точки доступа — 5 ГГц.
Тип. Секторная антенна базовой станции; при секторе 120° от него зависит число панелей на опоре.
Разъём и кабель. Подключение через 1×N; длину кабеля сводят к минимуму, что особенно важно на 5 ГГц.
Установка. Крепление Ø50 - 60 мм; на улице — заземление и герметизация разъёмов.
Антенна КАДАММ APW515815, монтажный комплект на трубу Ø50 - 60 мм.
| Параметр | APW515815 | APWX515816 | APWD515816 | APW515814 | APWD515813 | APW515813 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 5150–5850 МГц | 5150–5875 МГц | 5150–5500 / 5500–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5100–5900 МГц |
| Поляризация | вертикальная | ±45° | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) | вертикальная |
| Ширина ДН по уровню −3 дБ | 120° | 21° | 65° | 60° | 35° | 35° |
| Коэффициент усиления | 15 дБи | 16 дБи | 16,5 дБи | 14 дБи | 13 дБи | 13 дБи |
| Тип | внешняя секторная антенна Wi-Fi | направленная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM APW515815 работает в полосах 5 ГГц, разъём — 1×N. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.
Сверьте разъёмы: у роутеров распространены «обратные» RP-SMA и RP-TNC, которые с обычными SMA и TNC не стыкуются; в таком случае ставят переходник или берут кабель с ответными разъёмами нужного типа.
Сколько секторов в схеме: при ширине сектора 120° круг вокруг опоры закрывают три антенны, каждая со своей точкой доступа или своим радиотрактом. Соседние секторы разводят по неперекрывающимся каналам, чтобы они не мешали друг другу на краях, где диаграммы перекрываются.
Когда абоненты с одной стороны от опоры, достаточно одной–двух антенн. Угол места выставляют так, чтобы узкий вертикальный луч приходился на дальнюю границу зоны; механический наклон кронштейна для этого и нужен. Ближних абонентов при этом обслуживает нижний край луча.
Длина кабеля решает многое: потери на частотах Wi-Fi велики и растут вместе с частотой, так что на 5 ГГц они ощутимо выше, чем на 2,4 ГГц. Тонкий кабель длиной в несколько метров способен целиком съесть усиление антенны — поэтому снижение обязательно входит в расчёт энергетики линии.
На открытых площадках разумнее разместить точку доступа на мачте возле антенны, а к ней проложить Ethernet с питанием PoE. Когда длинный ВЧ-кабель неизбежен, выбирают низкопотерный кабель и ставят как можно меньше переходников; мы подберём сборку с нужными разъёмами и рассчитаем её затухание на рабочей частоте.
Наружный монтаж возможен не во всех исполнениях; уточняйте у менеджера. Соединения герметизируют термоусадкой или самовулканизирующейся лентой; кабель крепят, чтобы ветер его не качал, и формируют капельную петлю — вода стекает с неё, не доходя до разъёма.
Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. В помещениях и внутри корпусов приборов такие меры излишни: кабель достаточно проложить аккуратно, без резких изгибов и пережатий, а антенну на магнитном или клеевом основании установить на чистую ровную поверхность.
Артикул для заказа — KADAMM APW515815, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW515815 могут уточняться без уведомления.
Поставляем KADAMM APW515815 — внешняя секторная антенна Wi-Fi 5150–5850 МГц, 15 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
