Внешняя направленная панельная антенна Wi-Fi с кросс-поляризацией ±45°: 5150–5875 МГц, 4 порта.
KADAMM APWX515816 — направленная антенна для сетей Wi-Fi 5 ГГц. Основные данные: полосы 5150–5875 МГц; усиление 16 дБи; луч 21° по горизонтали; поляризация ±45° и две линейные (V+H); 4 входа; разъём 4×N.
Коротко о KADAMM APWX515816: луч по горизонтали 21°, 4 порта. Рядом в линейке — KADAMM APWD515817. У неё полоса 5150–5850 МГц и усиление 17 дБи, у KADAMM APWX515816 — 5150–5875 МГц и 16 дБи. Полоса KADAMM APWD515817 целиком входит в полосу KADAMM APWX515816.
О диапазонах: полоса 5 ГГц вмещает десятки каналов, которые для скорости сводят в широкие по 40, 80 и 160 МГц; платой служит затухание — на той же дистанции потери в свободном пространстве примерно на 7 дБ выше, чем на 2,4 ГГц. Частотный охват: Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140), Wi-Fi 5 ГГц (каналы 149–165).
Направленная антенна собирает излучение в узкий луч 21° и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Порядок величин такой: при 5 км и 5,5 ГГц потери распространения в свободном пространстве около 121 дБ; две такие антенны, установленные на обоих концах, дают обратно 32 дБ. Помимо прямой видимости, требуется свободная первая зона Френеля; посередине трассы в 5 км радиус зоны около 8 м, и любые деревья или кровли внутри неё снижают уровень сигнала.
Две поляризации (±45° и две линейные (V+H)) в одной антенне дают два независимых канала MIMO 2×2: точка доступа передаёт два потока одновременно, и скорость удваивается без расширения канала, развязка между входами не менее 25 дБ. Антенна на противоположном конце линии нужна с такими же двумя поляризациями.
Тракт: КСВН не более 2,0 — отражается не более 11 % мощности; допустимая мощность 10 Вт; разъём 4×N. Затухание коаксиала на Wi-Fi намного больше, чем на сотовых частотах, причём на 5 ГГц выше, чем на 2,4 ГГц; отсюда правило — радиомодуль держат у самой антенны, а длинное снижение заменяют линией Ethernet до наружной точки доступа.
Конструкция: размеры 315 × 315 × 15 мм, масса 1 кг, крепление на трубу диаметром до 50 мм. Снаружи после монтажа обязательны три операции: герметизация разъёмов, заземление антенны и опоры, крепление кабеля к мачте хомутами.
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5875 МГц |
| Коэффициент усиления, дБи | 16 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 21° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 21° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Развязка между входами, дБ | ≥25 |
| Поляризация | ±45° и две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 10 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка SMA (опционально розетка N) (IEC 61169-16) |
| Размеры (В × Ш × Г) | 315 × 315 × 15 мм |
| Масса антенны | 1 кг |
| Крепление на трубу | на трубу диаметром до 50 мм |
Задачи направленной антенны — радиомост между зданиями, вынос сети на удалённый объект, связь с камерами видеонаблюдения и шлагбаумами, а также приём сигнала отдалённой точки доступа.
Частотный диапазон антенны охватывает Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; подключают её к точкам доступа и роутерам с тем же количеством радиотрактов и таким же разъёмом.
Диапазон. Антенна должна перекрывать полосы точки доступа: 5 ГГц.
Тип. Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.
Входы. Количество входов антенны выбирают равным числу радиотрактов точки доступа (MIMO).
Разъём и кабель. Разъёмы — 4×N; снижение делают минимальной длины, в первую очередь на 5 ГГц.
Установка. Крепление на трубу диаметром до 50 мм; на улице — заземление и герметизация разъёмов.

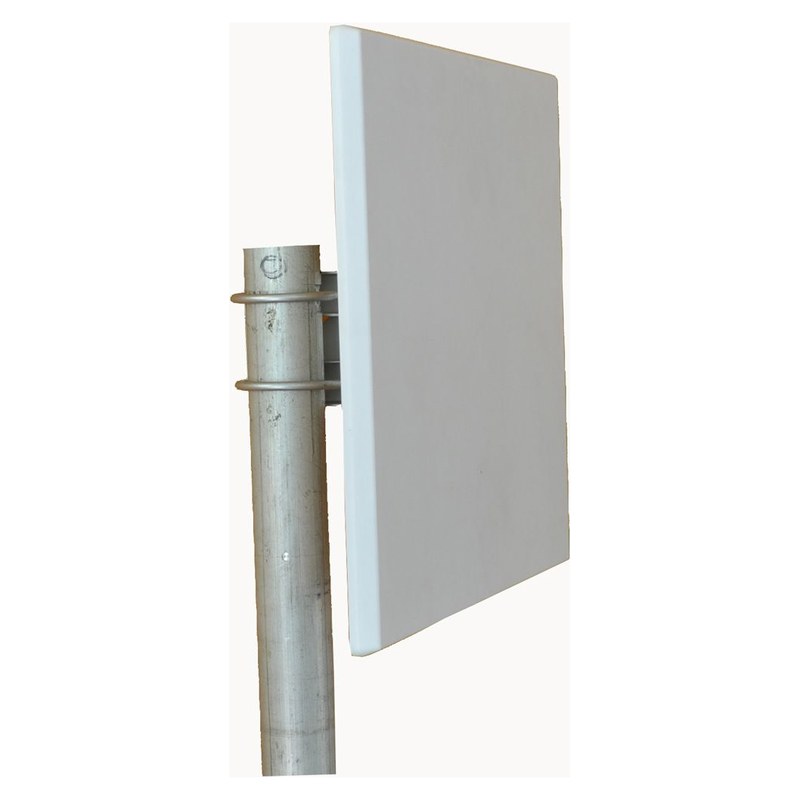

Антенна КАДАММ APWX515816, крепление на трубу диаметром до 50 мм.
| Параметр | APWX515816 | APWD515816 | APW515815 | APWD515817 | APWD515815 | APW515814 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 5150–5875 МГц | 5150–5500 / 5500–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5875 МГц | 5150–5850 МГц |
| Поляризация | ±45° | две линейные (V+H) | вертикальная | две линейные (V+H) | ±45° | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 21° | 65° | 120° | 25° | 35° | 60° |
| Коэффициент усиления | 16 дБи | 16,5 дБи | 15 дБи | 17 дБи | 15 дБи | 14 дБи |
| Электрический наклон | — | — | — | 0°, фикс. | — | — |
| Тип | направленная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | внешняя секторная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Достаточно совпадения по трём пунктам — диапазону, количеству входов и типу разъёма. KADAMM APWX515816 работает в полосах 5 ГГц, входов — 4, разъём — 4×N. Какие диапазоны у точки доступа — смотрят в её паспорте; для двухдиапазонной нужна двухдиапазонная антенна либо по антенне на диапазон.
Проверьте разъём: роутеры нередко комплектуют «обратными» RP-SMA и RP-TNC, а они с обычными SMA и TNC не соединяются — тогда нужен переходник или кабель с подходящими разъёмами.
Достижимая дальность — вопрос энергетики линии: мощность передатчика с усилением двух антенн, за вычетом затухания в свободном пространстве и кабелях, обязана перекрывать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 5,5 ГГц потери свободного пространства — около 121 дБ, антенны KADAMM APWX515816 дают в сумме 32 дБ.
Помимо прямой видимости, требуется свободная первая зона Френеля: на середине трассы длиной 5 км её радиус составляет около 8 м, так что антенны размещают выше деревьев и крыш, оставляя запас на их рост.
Входы антенны соединяют с отдельными радиотрактами точки доступа, используя кабели одного типа и равной длины. Незадействованные входы означают меньше потоков у точки доступа, а значит, и более низкую скорость. Разница длин кабелей в несколько сантиметров роли не играет, а разные типы кабеля дают разное затухание в трактах.
На линии «точка — точка» антенны обоих концов ставят с одинаковой поляризацией — вертикальную напротив вертикальной, горизонтальную напротив горизонтальной. Проверить, не перепутаны ли кабели, можно в интерфейсе точки доступа: при правильной коммутации уровни по трактам почти равны, а при перекрёстной один уровень заметно проседает.
Кабель делают как можно короче: на Wi-Fi потери в нём высокие и увеличиваются с частотой — на 5 ГГц заметно больше, чем на 2,4 ГГц. Всего несколько метров тонкого кабеля могут поглотить всё усиление антенны, так что длину снижения учитывают в энергетике линии.
При наружном монтаже лучше закрепить точку доступа на мачте у самой антенны и подать к ней Ethernet с питанием по PoE. Длинную ВЧ-линию делают кабелем с малыми потерями и почти без переходников; сборку с подходящими разъёмами подберём сами и оценим её затухание на рабочей частоте.
Наружный монтаж возможен не во всех исполнениях; уточняйте у менеджера. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.
Опору и антенну на ней заземляют совместно; там, где кабель входит в здание, ставят грозоразрядник. В помещениях и внутри корпусов приборов такие меры излишни: кабель достаточно проложить аккуратно, без резких изгибов и пережатий, а антенну на магнитном или клеевом основании установить на чистую ровную поверхность.
Артикул для заказа — KADAMM APWX515816, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APWX515816 могут уточняться без уведомления.
Поставляем KADAMM APWX515816 — направленная антенна Wi-Fi 5150–5875 МГц, 16 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
