Внешняя направленная панельная антенна Wi-Fi с двумя линейными поляризациями (V+H): 5150–5850 МГц, 4 порта.

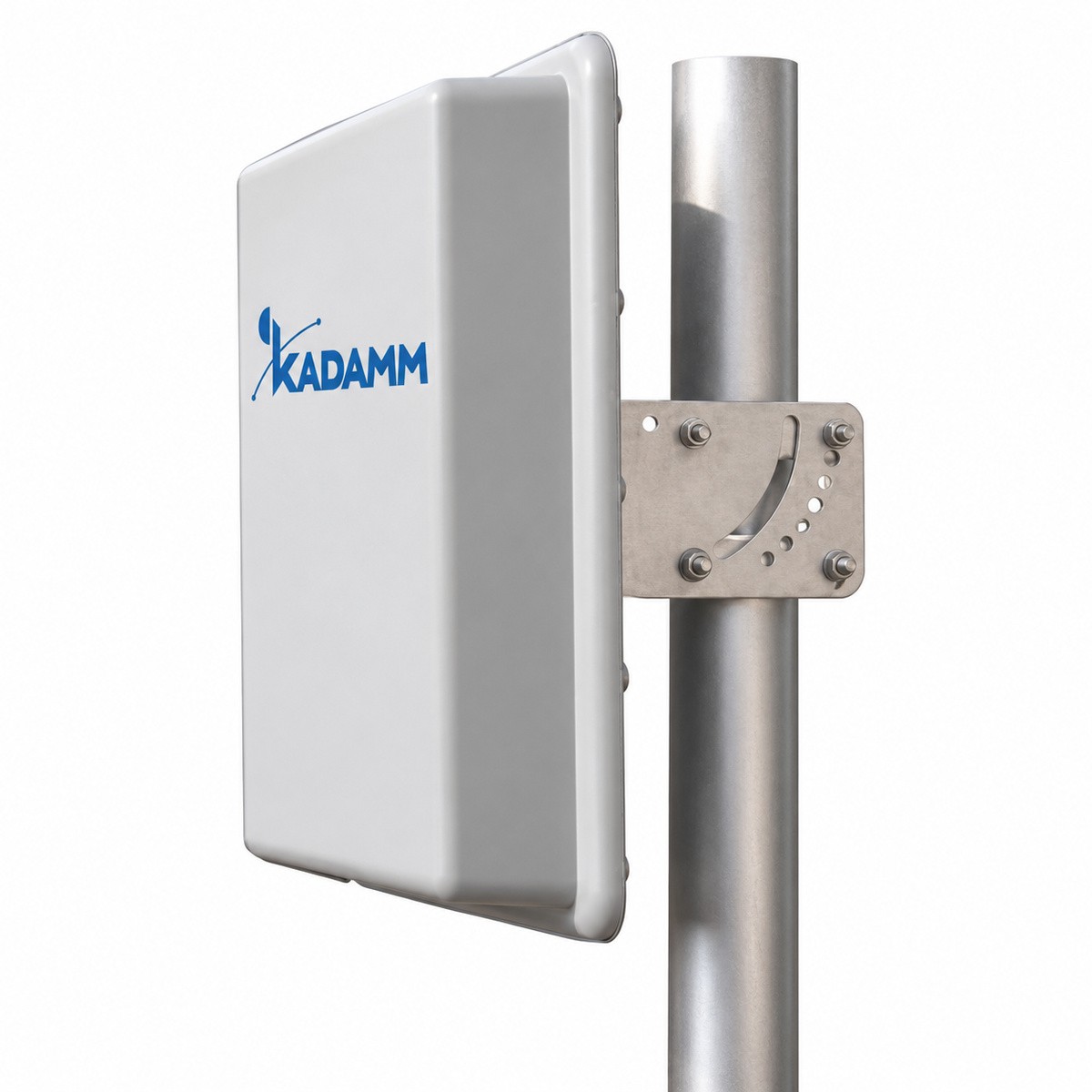

Антенна КАДАММ APWD515817 — внешняя направленная панельная антенна Wi-Fi: одной излучающей системой 5150–5850 МГц, двумя линейными поляризациями (V+H), 4 портами.
Коэффициент усиления 17 дБи, ширина ДН в горизонтальной плоскости 25°, в вертикальной 14°. Габариты 325 × 325 × 65 мм, масса 1,5 кг. КСВН не более 2,0.

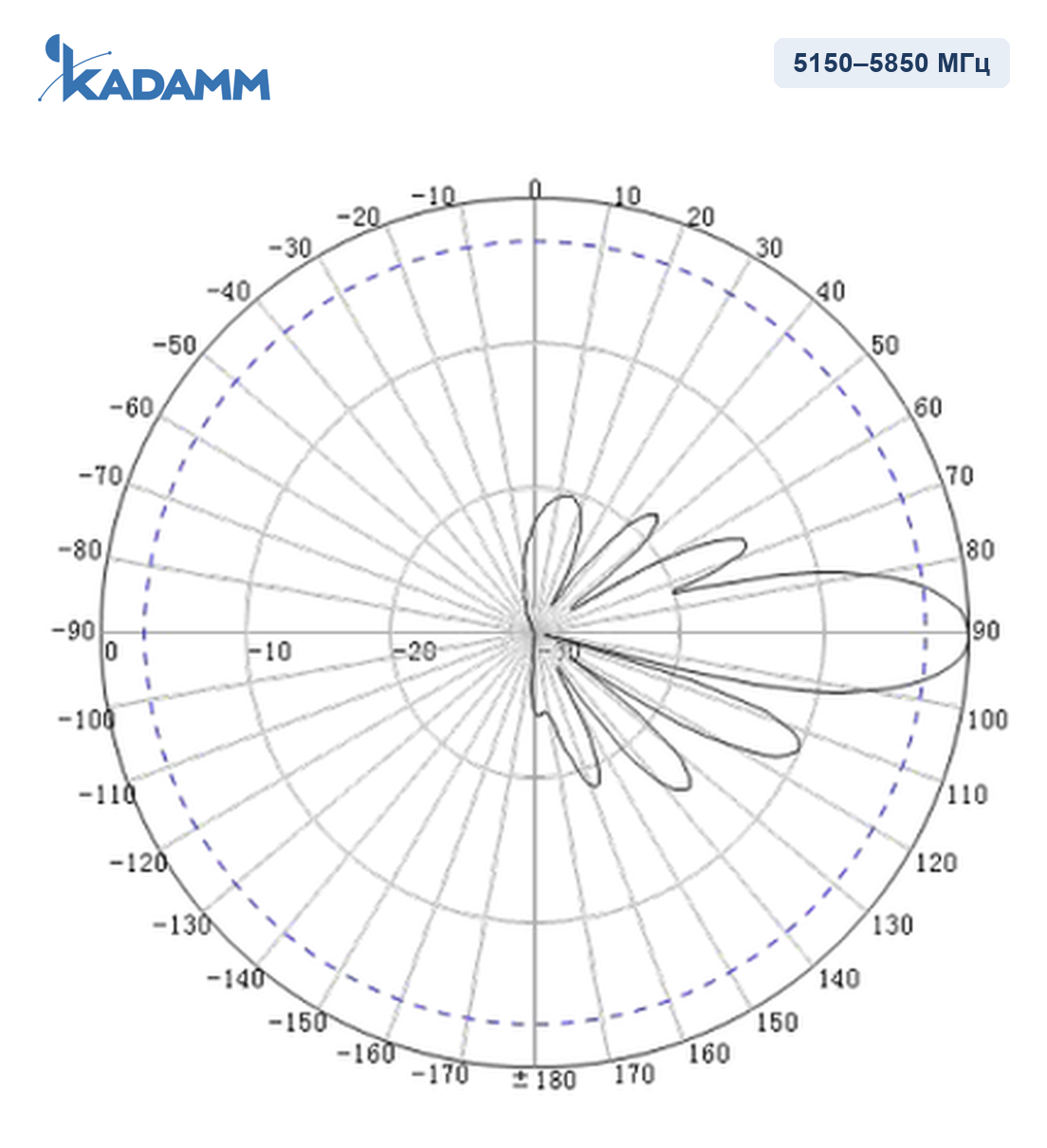

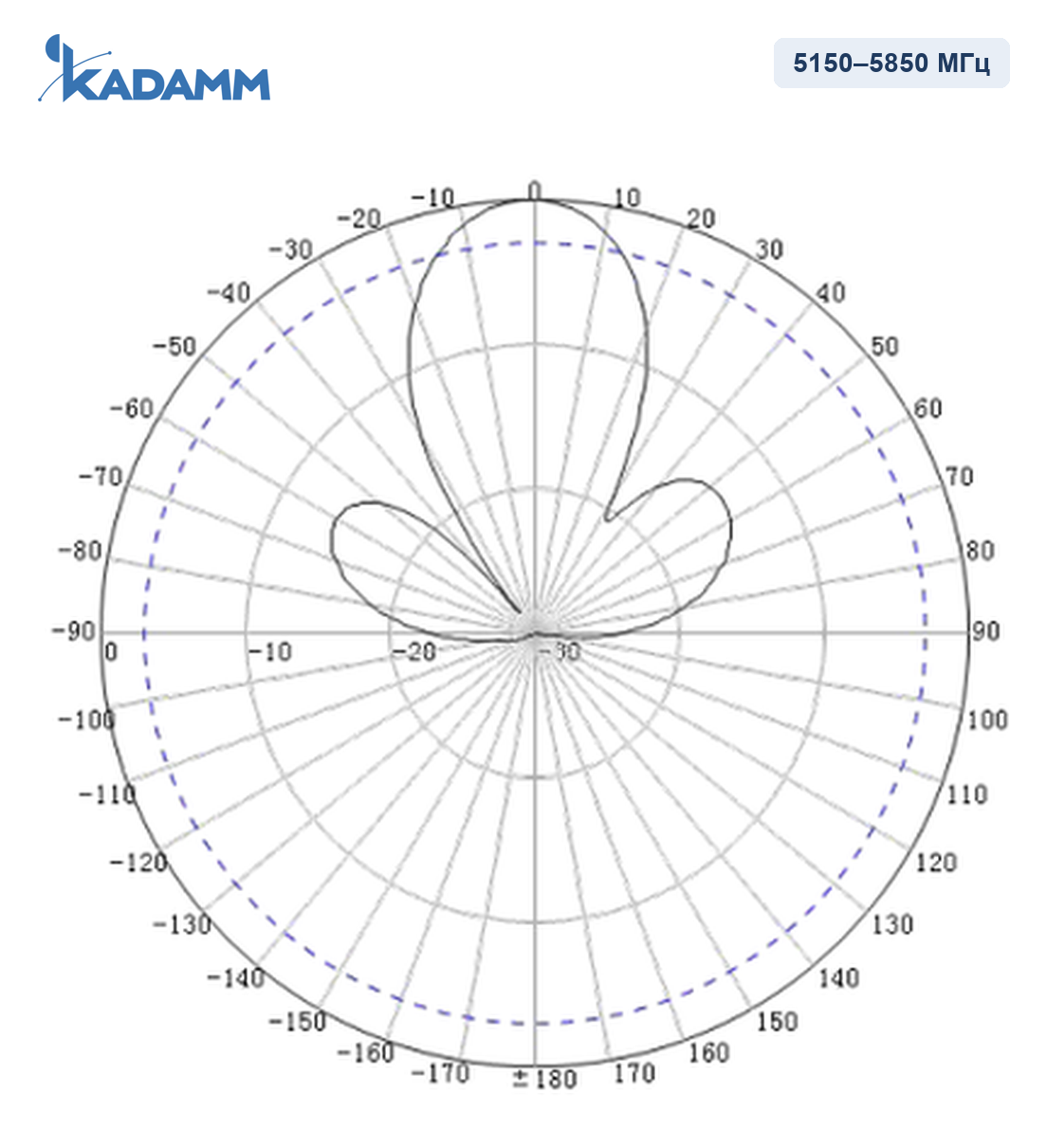

Диаграммы направленности KADAMM APWD515817 в полосах 5150–5850 МГц, горизонтальная плоскость, 5150–5850 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 17 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 25° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥23 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 325 × 325 × 65 мм |
| Размеры упаковки | 365 × 335 × 128 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | стабилизированный к УФ ABS |
| Механический наклон | −10…0° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
KADAMM APWD515817 работает в полосах 5150–5850 МГц: Wi-Fi 5 ГГц. Направленная антенна: луч 25°, усиление 17 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ APWD515817, монтажный комплект на трубу Ø30–50 мм.
| Параметр | APWD515817 | APWX515816 | APWD515816 | APW515815 | APW515814 | APWD515813 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 5150–5850 МГц | 5150–5875 МГц | 5150–5500 / 5500–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц |
| Поляризация | две линейные (V+H) | ±45° | две линейные (V+H) | вертикальная | две линейные (V+H) | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 25° | 21° | 65° | 120° | 60° | 35° |
| Коэффициент усиления | 17 дБи | 16 дБи | 16,5 дБи | 15 дБи | 14 дБи | 13 дБи |
| Электрический наклон | 0°, фикс. | — | — | — | — | — |
| Тип | направленная антенна Wi-Fi | направленная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | направленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM APWD515817 покрывает Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
У KADAMM APWD515817 — 4 × розетка N (IEC 61169-16), расположение — сзади; поляризация — две линейные (v+h).
У KADAMM APWD515817 крепление на трубу Ø30–50 мм, размеры 325 × 325 × 65 мм, масса 1,5 кг, выдерживает ветер до 60 м/с.
У KADAMM APWD515817: диапазоны 5150–5850 МГц, усиление 17 дБи, ширина луча 25°, поляризация две линейные (V+H). У KADAMM APWX515816: диапазоны 5150–5875 МГц, усиление 16 дБи, ширина луча 21°, поляризация ±45°.
Артикул для заказа — KADAMM APWD515817, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APWD515817 могут уточняться без уведомления.
Поставляем KADAMM APWD515817 — направленная антенна Wi-Fi 5,8 ГГц (5150–5850 МГц), 17 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
