KADAMM APW515814-3 — направленная антенна Wi-Fi 5150–5850 МГц, 14 дБи, 4 порта

KADAMM APW515814-3 — направленная антенна для сетей Wi-Fi 5 ГГц. Ключевые параметры: диапазон 5150–5850 МГц, усиление 14 дБи, горизонтальный луч 32°, две линейные поляризации (V+H), входов — 4, разъёмы 4×N.

Основные параметры KADAMM APW515814-3: рабочий диапазон 5150–5850 МГц, коэффициент усиления 14 дБи. У KADAMM APW515814-3 масса 0,7 кг и допустимая мощность до 100 Вт, у KADAMM APWX515814-3 — 0,45 кг и до 50 Вт.

О диапазонах: полоса 5 ГГц вмещает десятки каналов, которые для скорости сводят в широкие по 40, 80 и 160 МГц; платой служит затухание — на той же дистанции потери в свободном пространстве примерно на 7 дБ выше, чем на 2,4 ГГц. По частотам антенна перекрывает: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.

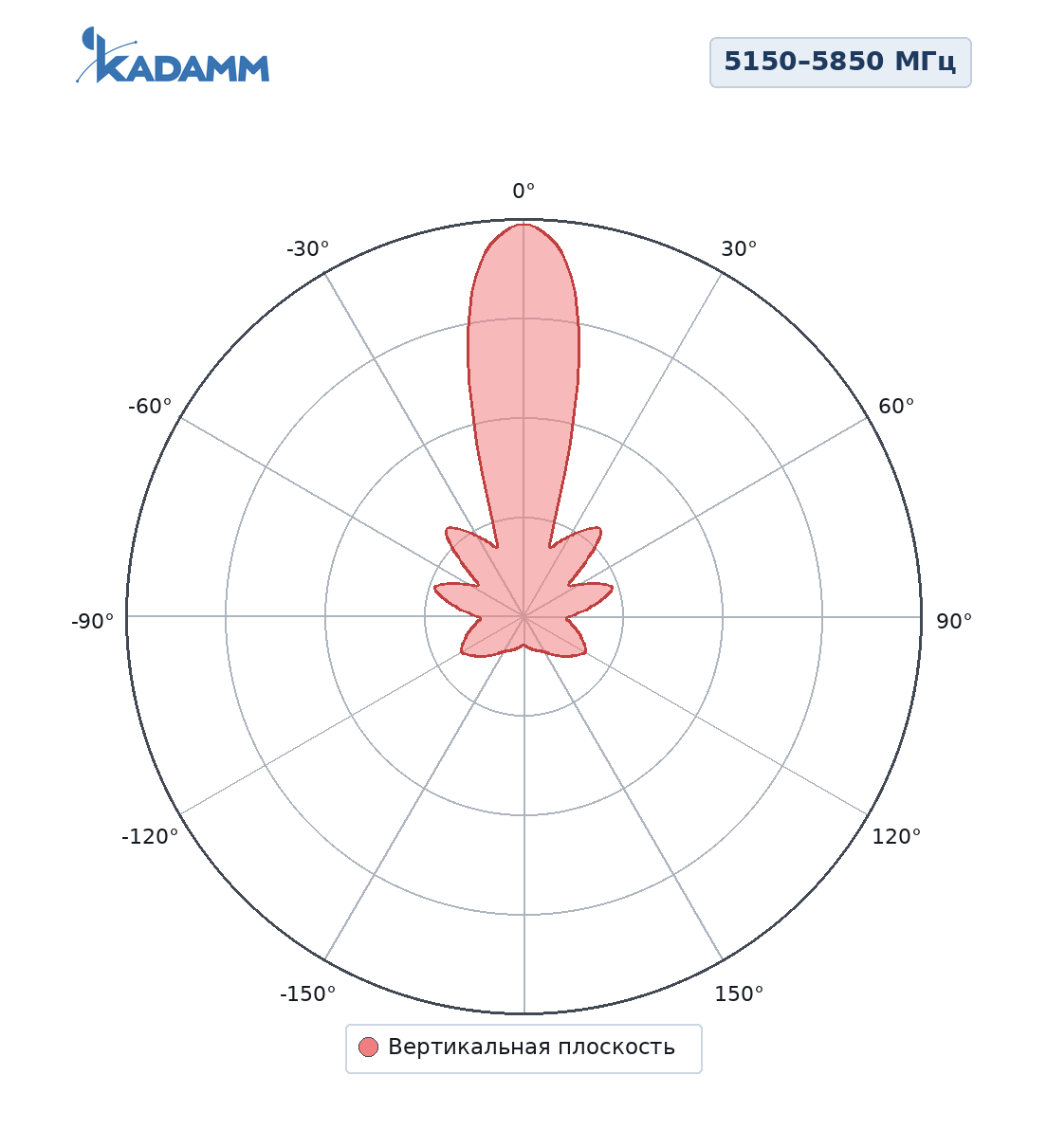

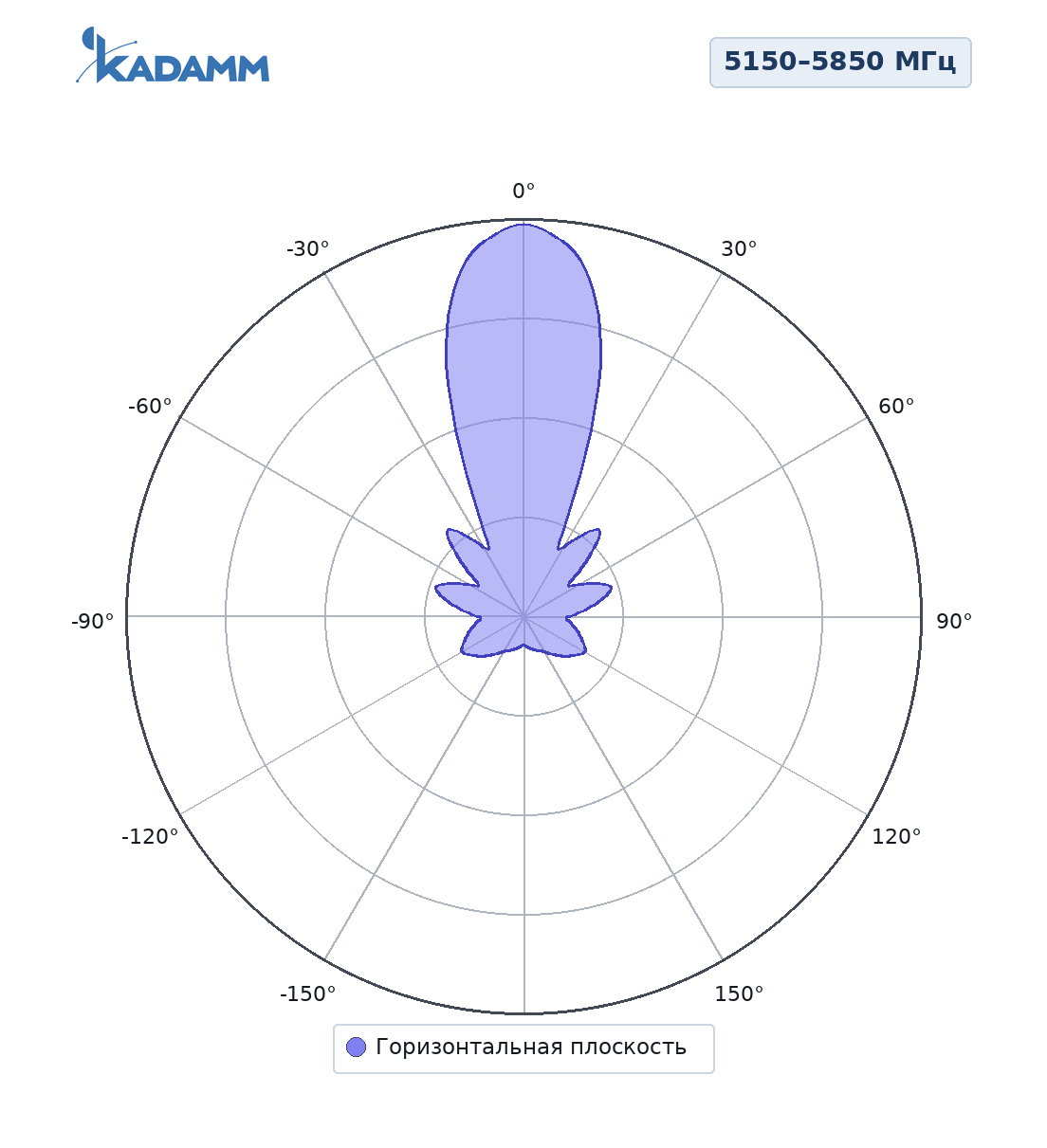

Эта антенна направленная: луч шириной 32° позволяет строить линии «точка — точка» или доводить сигнал до отдалённого объекта. Для оценки: потери в свободном пространстве на 5 км при 5,5 ГГц — около 121 дБ; две такие антенны на концах трассы возвращают 28 дБ. Одной прямой видимости мало: первая зона Френеля тоже должна быть свободна — на середине трассы длиной 5 км её радиус порядка 8 м, а попавшие в неё деревья и крыши ослабляют сигнал.

Антенна совмещает две линейные поляризации (V+H) и тем самым образует два независимых канала MIMO 2×2: точка доступа ведёт два потока одновременно и удваивает скорость при той же ширине канала; развязка входов — не менее 25 дБ. На втором конце линии антенна должна иметь те же две поляризации.

Тракт: КСВН не более 2,0 — отражается не более 11 % мощности; допустимая мощность 100 Вт; разъём 4×N, вывод сзади. Коаксиал на Wi-Fi теряет много — больше, чем на сотовых частотах, а на 5 ГГц сильнее, чем на 2,4 ГГц; поэтому точку доступа выносят к антенне, а до неё ведут Ethernet.

Конструкция: размеры 190 × 190 × 31 мм, масса 0,7 кг, крепление Ø30–70 мм, механический наклон −20 - +20°, ветер до 60 м/с, рабочая температура −40…+70 °C. Наружный монтаж завершают герметизацией разъёмов, заземлением антенны с опорой и креплением кабеля к мачте хомутами.

Задачи направленной антенны — радиомост между зданиями, вынос сети на удалённый объект, связь с камерами видеонаблюдения и шлагбаумами, а также приём сигнала отдалённой точки доступа.

Антенна совместима с оборудованием Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140) и Wi-Fi 5 ГГц (каналы 149–165); точка доступа или роутер должны иметь столько же радиотрактов и такой же тип разъёма.

Диапазон. Полосы точки доступа (5 ГГц) должны входить в рабочий диапазон антенны.

Тип. Направленную модель применяют в линиях «точка — точка», устанавливая на обоих концах одинаковые антенны.

Входы. Число входов антенны — по числу радиотрактов точки доступа (MIMO).

Разъём и кабель. Разъём 4×N; кабель — как можно короче, особенно на 5 ГГц.

Установка. Крепление Ø30–70 мм; на улице — заземление и герметизация разъёмов.

Антенна KADAMM APW515814-3, монтажный комплект на трубу Ø30–70 мм.
