Панельная антенна Wi-Fi для наружной установки, направленная, с двумя линейными поляризациями (V+H); полоса 5150–5850 МГц, портов — 2.

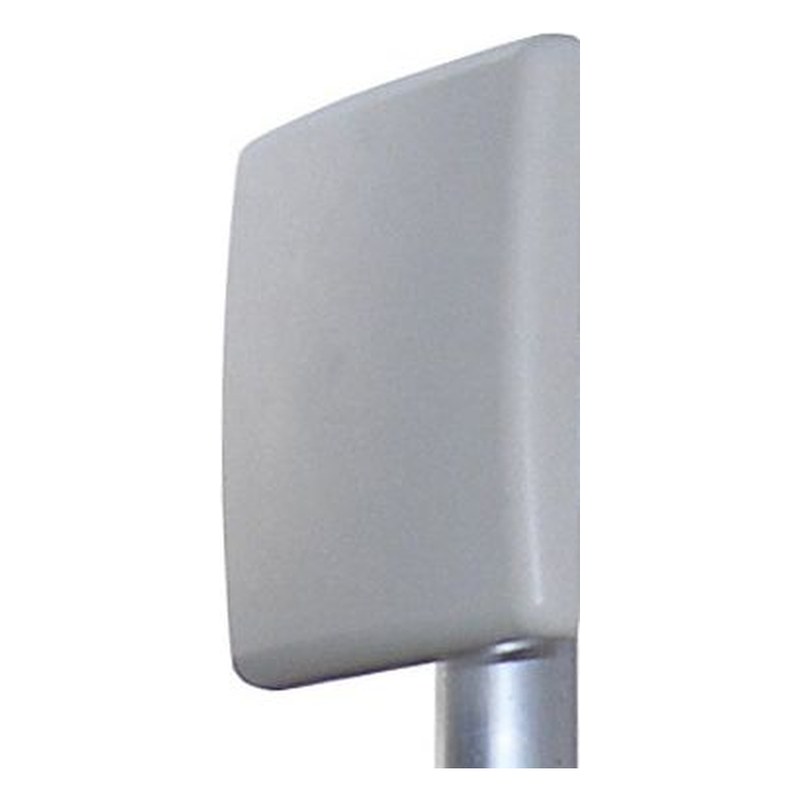

KADAMM APWD515814-3 — направленная антенна для сетей Wi-Fi 5 ГГц. Ключевые параметры: диапазон 5150–5850 МГц, усиление 14 дБи, горизонтальный луч 30°, две линейные поляризации (V+H), входов — 2, разъёмы 2×N.
Основные параметры KADAMM APWD515814-3: полоса 5150–5850 МГц, коэффициент усиления 14 дБи. У KADAMM APW515814-4 длина 140 мм, у KADAMM APWD515814-3 — 120 мм.
В полосе 5 ГГц десятки каналов, и для скорости их объединяют в широкие каналы 40, 80 и 160 МГц; обратная сторона — затухание: при равной дальности потери в свободном пространстве больше примерно на 7 дБ, чем на 2,4 ГГц. Частотный охват: Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140), Wi-Fi 5 ГГц (каналы 149–165).
Эта антенна направленная: луч шириной 30° позволяет строить линии «точка — точка» или доводить сигнал до отдалённого объекта. Ориентир для расчёта: на дистанции 5 км и частоте 5,5 ГГц затухание в свободном пространстве составляет около 121 дБ, а пара таких антенн по концам трассы компенсирует 28 дБ. Одной прямой видимости мало: первая зона Френеля тоже должна быть свободна — на середине трассы длиной 5 км её радиус порядка 8 м, а попавшие в неё деревья и крыши ослабляют сигнал.
Две поляризации (Две линейные (V+H)) в одной антенне дают два независимых канала MIMO 2×2: точка доступа передаёт два потока одновременно, и скорость удваивается без расширения канала, развязка между входами не менее 23 дБ. Антенна на противоположном конце линии нужна с такими же двумя поляризациями.
По тракту: КСВН не выше 2,0, то есть в обратную сторону уходит не более 11 % мощности; допустимая подводимая мощность 50 Вт; подключение — 2×N сзади. Коаксиал на Wi-Fi теряет много — больше, чем на сотовых частотах, а на 5 ГГц сильнее, чем на 2,4 ГГц; поэтому точку доступа выносят к антенне, а до неё ведут Ethernet.
Конструкция: размеры 120 × 120 × 30 мм, масса 0,15 кг, крепление Ø30–50 мм, механический наклон −10 / +10°, ветер до 36,9 м/с, рабочая температура −40…+60 °C. Снаружи после монтажа обязательны три операции: герметизация разъёмов, заземление антенны и опоры, крепление кабеля к мачте хомутами.

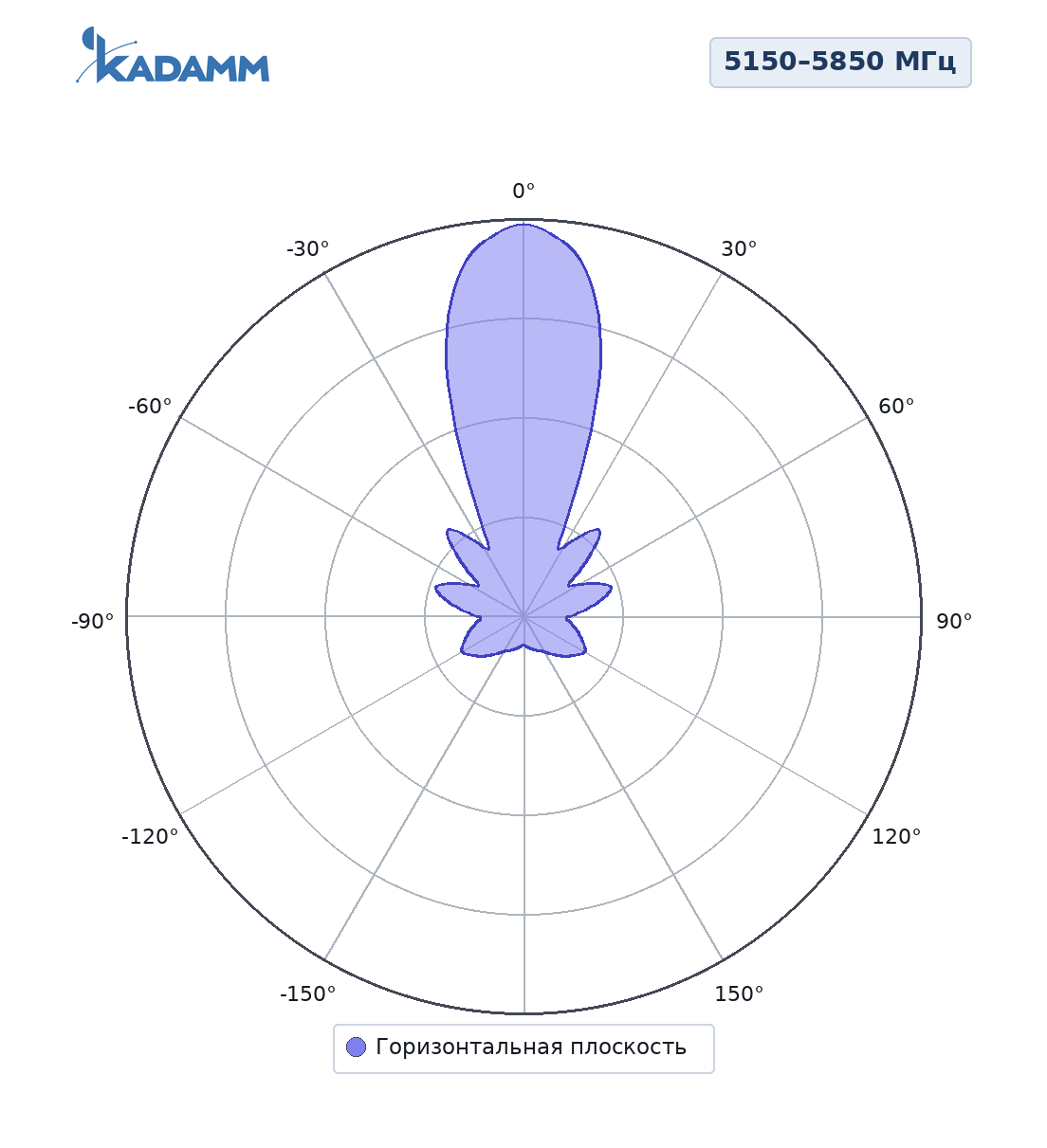

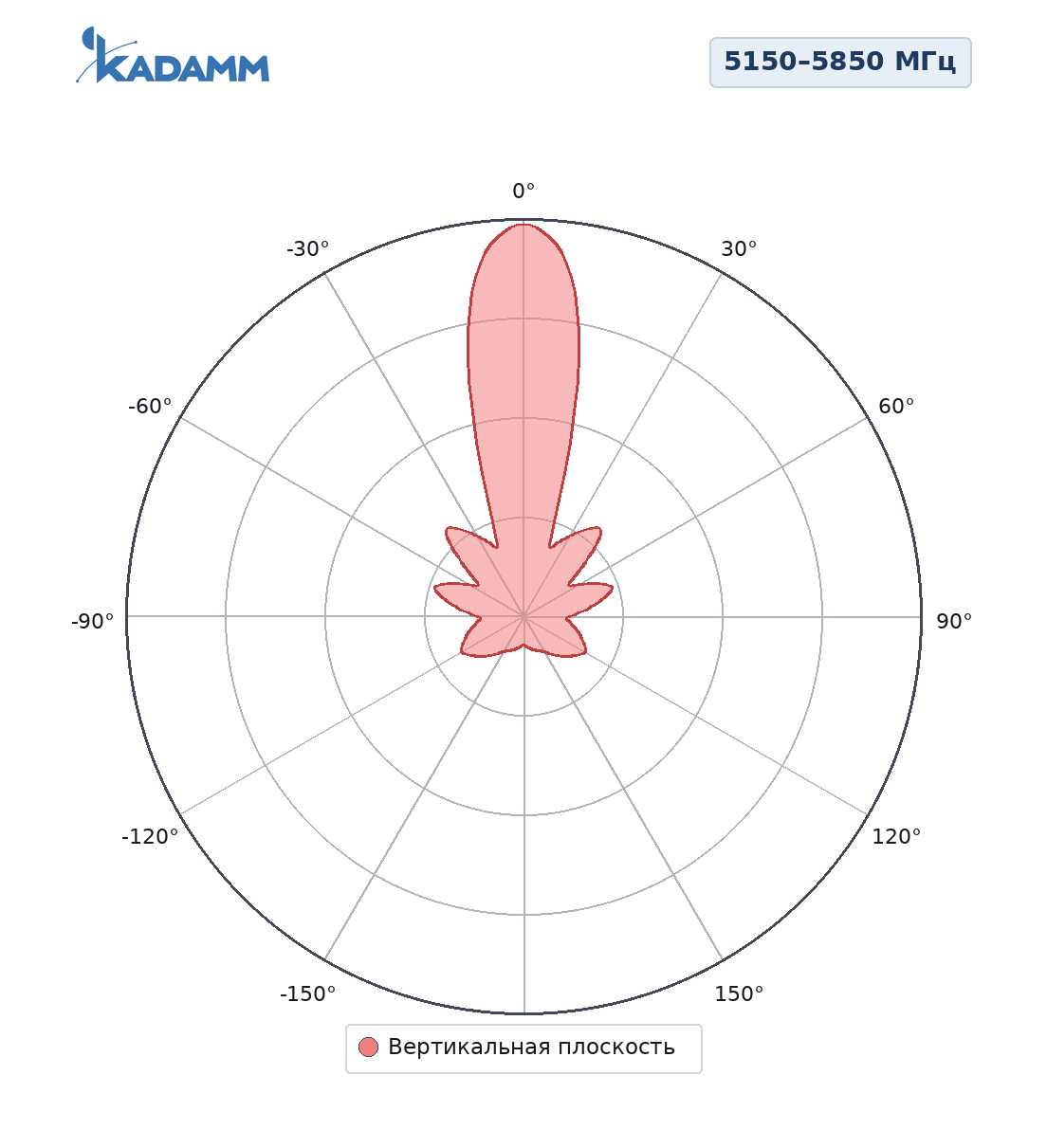

Диаграммы направленности KADAMM APWD515814-3 в полосах 5150–5850 МГц, горизонтальная плоскость, 5150–5850 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥23 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 120 × 120 × 30 мм |
| Размеры упаковки | 138 × 138 × 74 мм |
| Масса антенны | 0,15 кг |
| Максимальная скорость ветра | 36,9 м/с |
| Материал радома | стабилизированный к УФ ABS |
| Механический наклон | −10 / +10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
Задачи направленной антенны — радиомост между зданиями, вынос сети на удалённый объект, связь с камерами видеонаблюдения и шлагбаумами, а также приём сигнала отдалённой точки доступа.
Частотная совместимость: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; подключать антенну следует к точкам доступа и роутерам с таким же числом радиотрактов и тем же разъёмом.
Диапазон. Полосы точки доступа (5 ГГц) должны входить в рабочий диапазон антенны.
Тип. Направленную модель применяют в линиях «точка — точка», устанавливая на обоих концах одинаковые антенны.
Входы. Сколько у точки доступа радиотрактов (MIMO), столько входов и должно быть у антенны.
Разъём и кабель. Подключение через 2×N; длину кабеля сводят к минимуму, что особенно важно на 5 ГГц.
Установка. Крепёж под Ø30–50 мм; снаружи обязательны заземление и герметизация разъёмных соединений.
Антенна KADAMM APWD515814-3, монтажный комплект на трубу Ø30–50 мм.
| Параметр | APWD515814-3 | APW515814-3 | APWX515814-3 | APWD515814-2 | APW515814-4 | APWD515814-4 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц |
| Поляризация | две линейные (V+H) | две линейные (V+H) | ±45° | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 30° | 32° | 30° | 32° | — | 32° |
| Коэффициент усиления | 14 дБи | 14 дБи | 14 дБи | 14 дБи | 14 дБи | 14 дБи |
| Электрический наклон | 0°, фикс. | 0°, фикс. | 0°, фикс. | 0°, фикс. | — | 0°, фикс. |
| Тип | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Достаточно совпадения по трём пунктам — диапазону, количеству входов и типу разъёма. KADAMM APWD515814-3 работает в полосах 5 ГГц, входов — 2, разъём — 2×N. Паспорт точки доступа подскажет её диапазоны: двухдиапазонное устройство требует двухдиапазонной антенны либо двух антенн — по одной на диапазон.
Сверьте разъёмы: у роутеров распространены «обратные» RP-SMA и RP-TNC, которые с обычными SMA и TNC не стыкуются; в таком случае ставят переходник или берут кабель с ответными разъёмами нужного типа.
Дальность определяет энергетика линии: мощность передатчика плюс усиление двух антенн минус потери в свободном пространстве и кабелях должны превышать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 5,5 ГГц потери свободного пространства — около 121 дБ, антенны KADAMM APWD515814-3 дают в сумме 28 дБ.
Второе требование — чистая первая зона Френеля при прямой видимости; посередине трассы 5 км её радиус близок к 8 м, и потому подвес антенн выбирают над кронами и кровлями с учётом того, что деревья растут.
Входы антенны соединяют с отдельными радиотрактами точки доступа, используя кабели одного типа и равной длины. При подключении не всех входов точка доступа уменьшит число потоков, и скорость снизится. Разница длин кабелей в несколько сантиметров роли не играет, а разные типы кабеля дают разное затухание в трактах.
В линиях «точка — точка» поляризации на обоих концах должны совпадать: вертикальная к вертикальной, горизонтальная к горизонтальной. Перепутанные кабели выдают себя в интерфейсе точки доступа: при верном подключении уровни сигнала по трактам примерно одинаковы, а при перекрёстном один заметно отстаёт.
Длина кабеля решает многое: потери на частотах Wi-Fi велики и растут вместе с частотой, так что на 5 ГГц они ощутимо выше, чем на 2,4 ГГц. Тонкий кабель длиной в несколько метров способен целиком съесть усиление антенны — поэтому снижение обязательно входит в расчёт энергетики линии.
При наружном монтаже лучше закрепить точку доступа на мачте у самой антенны и подать к ней Ethernet с питанием по PoE. Если трасса требует длинного ВЧ-кабеля, применяют кабель с низкими потерями и сводят число переходников к минимуму; кабельную сборку с нужными разъёмами подберём и рассчитаем её затухание на рабочей частоте.
Да: рабочая температура −40…+60 °C. Соединения герметизируют термоусадкой или самовулканизирующейся лентой; кабель крепят, чтобы ветер его не качал, и формируют капельную петлю — вода стекает с неё, не доходя до разъёма.
Опору и антенну на ней заземляют совместно; там, где кабель входит в здание, ставят грозоразрядник. В помещениях и внутри корпусов приборов такие меры излишни: кабель достаточно проложить аккуратно, без резких изгибов и пережатий, а антенну на магнитном или клеевом основании установить на чистую ровную поверхность.
Артикул для заказа — KADAMM APWD515814-3, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APWD515814-3 могут уточняться без уведомления.
Поставляем KADAMM APWD515814-3 — направленная антенна Wi-Fi 5150–5850 МГц, 14 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
