Направленная панель Wi-Fi наружного исполнения: две линейные поляризации (V+H), диапазон 5150–5850 МГц, число портов — 4.

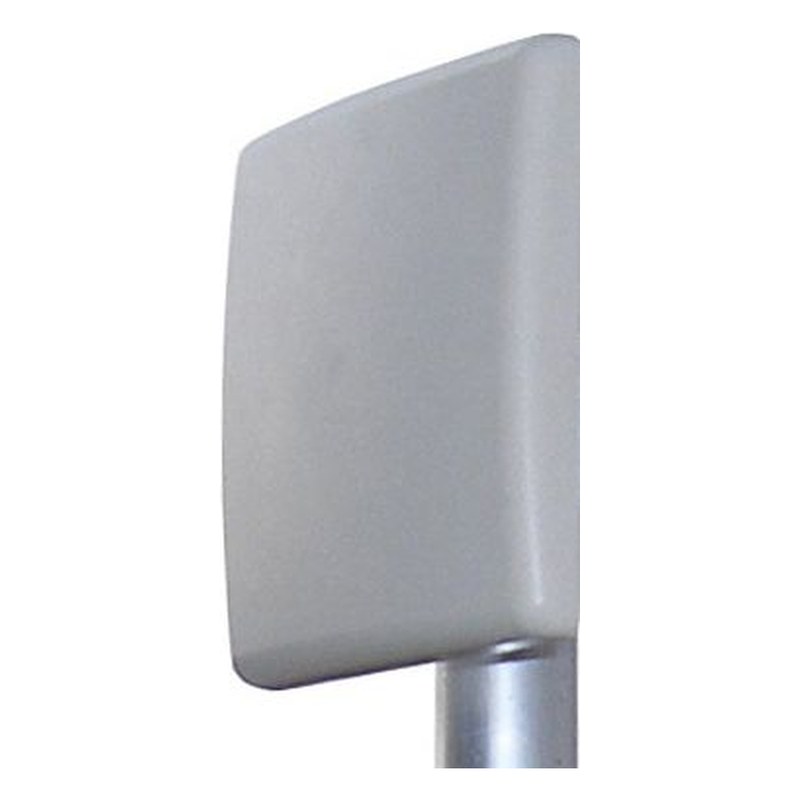

KADAMM APWD515814-2 — направленная антенна для сетей Wi-Fi 5 ГГц. Ключевые параметры: диапазон 5150–5850 МГц, усиление 14 дБи, горизонтальный луч 32°, две линейные поляризации (V+H), входов — 4, разъёмы 4×N.
Для KADAMM APWD515814-2 опорные цифры — полоса 5150–5850 МГц и усиление 14 дБи. У KADAMM APWD515814-2 масса 0,7 кг и допустимая мощность до 100 Вт, у KADAMM APWX515814-3 — 0,45 кг и до 50 Вт.
Про диапазоны: в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц. По частотам антенна перекрывает: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
Излучение направленной антенны сосредоточено в узком луче 32°; её применяют в каналах «точка — точка» и для выноса сигнала на удалённый объект. Ориентир для расчёта: на дистанции 5 км и частоте 5,5 ГГц затухание в свободном пространстве составляет около 121 дБ, а пара таких антенн по концам трассы компенсирует 28 дБ. Помимо прямой видимости, требуется свободная первая зона Френеля; посередине трассы в 5 км радиус зоны около 8 м, и любые деревья или кровли внутри неё снижают уровень сигнала.
За счёт двух линейных поляризаций (V+H) в одном корпусе получаются два независимых тракта MIMO 2×2: два потока идут от точки доступа параллельно, скорость вырастает вдвое без расширения канала, а развязка между входами составляет не менее 25 дБ. На втором конце линии антенна должна иметь те же две поляризации.
По тракту: КСВН не выше 2,0, то есть в обратную сторону уходит не более 11 % мощности; допустимая подводимая мощность 100 Вт; подключение — 4×N сзади. Затухание коаксиала на Wi-Fi намного больше, чем на сотовых частотах, причём на 5 ГГц выше, чем на 2,4 ГГц; отсюда правило — радиомодуль держат у самой антенны, а длинное снижение заменяют линией Ethernet до наружной точки доступа.
Конструкция: размеры 190 × 190 × 31 мм, масса 0,7 кг, крепление Ø30–70 мм, механический наклон ± 20°, ветер до 60 м/с, рабочая температура −40…+70 °C. Наружный монтаж завершают герметизацией разъёмов, заземлением антенны с опорой и креплением кабеля к мачте хомутами.

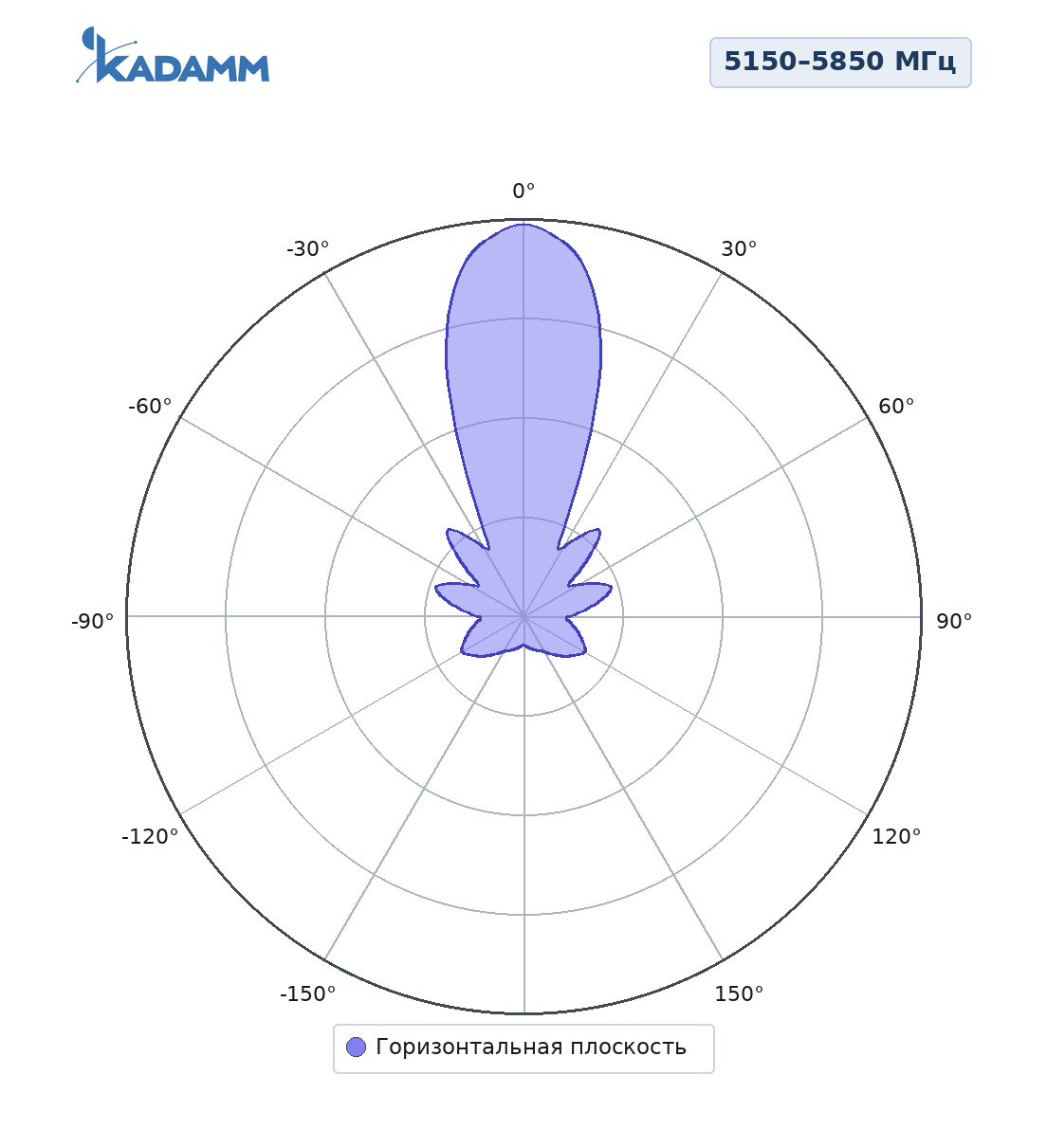

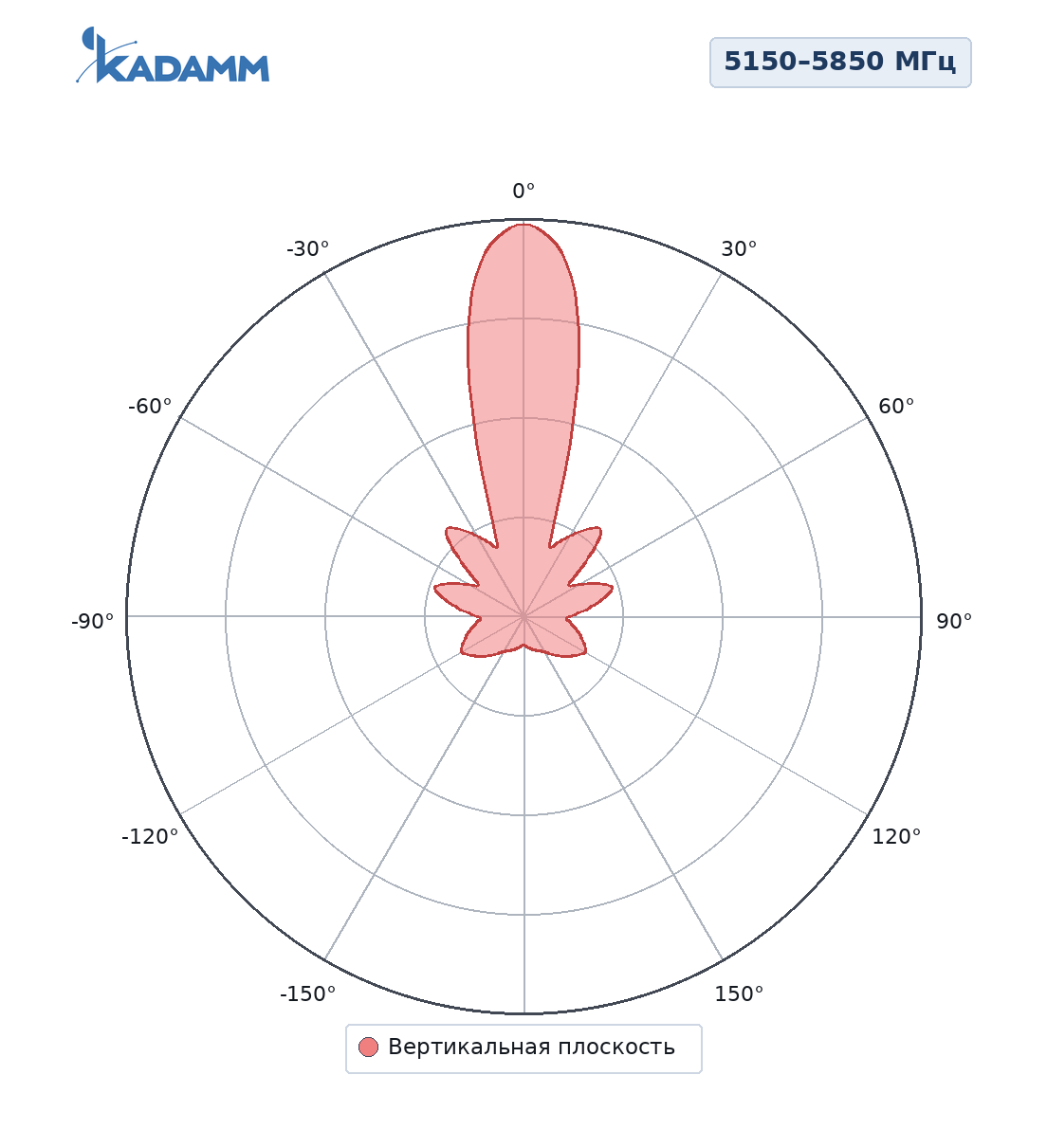

Диаграммы направленности KADAMM APWD515814-2 в полосах 5150–5850 МГц, горизонтальная плоскость, 5150–5850 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 32° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥25 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 190 × 190 × 31 мм |
| Масса антенны | 0,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | PC |
| Механический наклон | ± 20° |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø30–70 мм |
Направленная антенна — для радиомостов между зданиями, выноса сети на удалённый объект, подключения камер видеонаблюдения и шлагбаумов, а также для приёма сигнала далёкой точки доступа.
Антенна совместима с оборудованием Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140) и Wi-Fi 5 ГГц (каналы 149–165); точка доступа или роутер должны иметь столько же радиотрактов и такой же тип разъёма.
Диапазон. Рабочий диапазон антенны обязан включать полосы точки доступа — 5 ГГц.
Тип. Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.
Входы. Число входов антенны — по числу радиотрактов точки доступа (MIMO).
Разъём и кабель. Разъёмы — 4×N; снижение делают минимальной длины, в первую очередь на 5 ГГц.
Установка. Монтаж на трубу Ø30–70 мм; при наружной установке антенну заземляют, а разъёмы герметизируют.
Антенна KADAMM APWD515814-2, монтажный комплект на трубу Ø30–70 мм.
| Параметр | APWD515814-2 | APW515814-3 | APWD515814-3 | APWX515814-3 | APW515814-4 | APWD515814-4 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц |
| Поляризация | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) | ±45° | две линейные (V+H) | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 32° | 32° | 30° | 30° | — | 32° |
| Коэффициент усиления | 14 дБи | 14 дБи | 14 дБи | 14 дБи | 14 дБи | 14 дБи |
| Электрический наклон | 0°, фикс. | 0°, фикс. | 0°, фикс. | 0°, фикс. | — | 0°, фикс. |
| Тип | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM APWD515814-2 работает в полосах 5 ГГц, входов — 4, разъём — 4×N. Рабочие диапазоны точки доступа приводятся в её паспорте; если устройство двухдиапазонное, к нему ставят двухдиапазонную антенну или отдельную антенну на каждый диапазон.
Важная деталь — тип разъёма: на роутерах часто стоят RP-SMA и RP-TNC, несовместимые с обычными SMA и TNC; выручит переходник или кабель с нужными концами.
Достижимая дальность — вопрос энергетики линии: мощность передатчика с усилением двух антенн, за вычетом затухания в свободном пространстве и кабелях, обязана перекрывать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 5,5 ГГц потери свободного пространства — около 121 дБ, антенны KADAMM APWD515814-2 дают в сумме 28 дБ.
Второе условие — прямая видимость со свободной первой зоной Френеля: в середине трассы 5 км её радиус около 8 м, поэтому антенны поднимают над деревьями и крышами с учётом их роста.
Для каждого входа — свой радиотракт точки доступа; кабели берут однотипные и одинаковые по длине. Незадействованные входы означают меньше потоков у точки доступа, а значит, и более низкую скорость. Несколько сантиметров разницы в длине кабелей несущественны, а вот разный тип кабеля даст в трактах разное затухание.
Поляризации антенн на двух концах линии «точка — точка» должны совпадать: вертикальная работает с вертикальной, горизонтальная — с горизонтальной. Перепутанные кабели легко определить по уровню сигнала в интерфейсе точки доступа: при правильном подключении уровни по трактам близки, при перекрёстном — один из них заметно ниже.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Тонкий кабель длиной в несколько метров способен целиком съесть усиление антенны — поэтому снижение обязательно входит в расчёт энергетики линии.
На открытых площадках разумнее разместить точку доступа на мачте возле антенны, а к ней проложить Ethernet с питанием PoE. Длинную ВЧ-линию делают кабелем с малыми потерями и почти без переходников; сборку с подходящими разъёмами подберём сами и оценим её затухание на рабочей частоте.
Да: рабочая температура −40…+70 °C. После монтажа разъёмы закрывают самовулканизирующейся лентой или термоусадкой, кабель фиксируют от раскачивания ветром, а перед разъёмом оставляют петлю, по которой вода уходит вниз, мимо соединения.
Антенну заземляют вместе с мачтой, а на вводе кабеля в здание устанавливают грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
Артикул для заказа — KADAMM APWD515814-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APWD515814-2 могут уточняться без уведомления.
Поставляем KADAMM APWD515814-2 — направленная антенна Wi-Fi 5150–5850 МГц, 14 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
