KADAMM APW496016 — двухдиапазонная направленная антенна Wi-Fi 4900–5500 / 5500–6000 МГц, 16 дБи, 1 порт

KADAMM APW496016 — направленная антенна для сетей Wi-Fi 5 ГГц и 6 ГГц. Основные данные: полосы 4900–5500 / 5500–6000 МГц; усиление 16,0 дБи; луч 20° по горизонтали; поляризация вертикальная; разъём 1×N.

Про диапазоны: в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц; полоса 6 ГГц (Wi-Fi 6E) добавляет ещё около 1,2 ГГц спектра для широких каналов. По частотам антенна перекрывает: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 149–165.

Направленная антенна собирает излучение в узкий луч 20° и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Для оценки: потери в свободном пространстве на 5 км при 5,5 ГГц — около 121 дБ; две такие антенны на концах трассы возвращают 32 дБ. Кроме прямой видимости нужна свободная первая зона Френеля — в середине 5-километровой трассы её радиус около 8 м, деревья и крыши в этой зоне ослабляют сигнал.

Поляризация вертикальная, вход один — антенна для однопотоковой линии или для одного из трактов точки доступа. На встречной стороне канала антенну ставят с той же поляризацией: при развороте на 90° теряется до 20 дБ и больше.

Тракт: КСВН не более 1,8 — отражается не более 8 % мощности; допустимая мощность 100 Вт; разъём 1×N, вывод снизу. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.

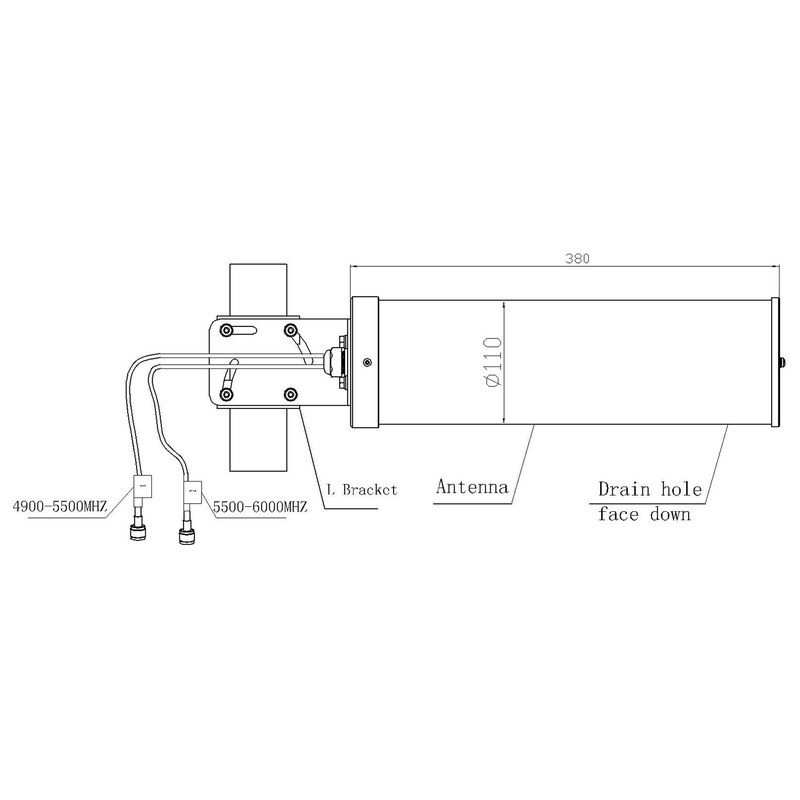

Конструкция: размеры Ø110 × 380( ± 5) мм, масса 2,1 кг, ветер до 55 м/с, рабочая температура −40…+60 °C. На улице разъёмы после монтажа герметизируют, антенну и опору заземляют, кабель крепят к мачте хомутами.

Направленная антенна — для радиомостов между зданиями, выноса сети на удалённый объект, подключения камер видеонаблюдения и шлагбаумов, а также для приёма сигнала далёкой точки доступа.

По частотам антенна работает с оборудованием: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 149–165; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.

Диапазон. Антенна должна перекрывать полосы точки доступа: 5 ГГц и 6 ГГц.

Тип. Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.

Разъём и кабель. Разъём 1×N; кабель — как можно короче, особенно на 5 ГГц.

Установка. Крепление по месту; на улице — заземление и герметизация разъёмов.

Антенна КАДАММ APW496016, монтажный комплект.
