Внешняя направленная панельная антенна Wi-Fi с вертикальной поляризацией: 4900–5850 МГц, 1 порт.

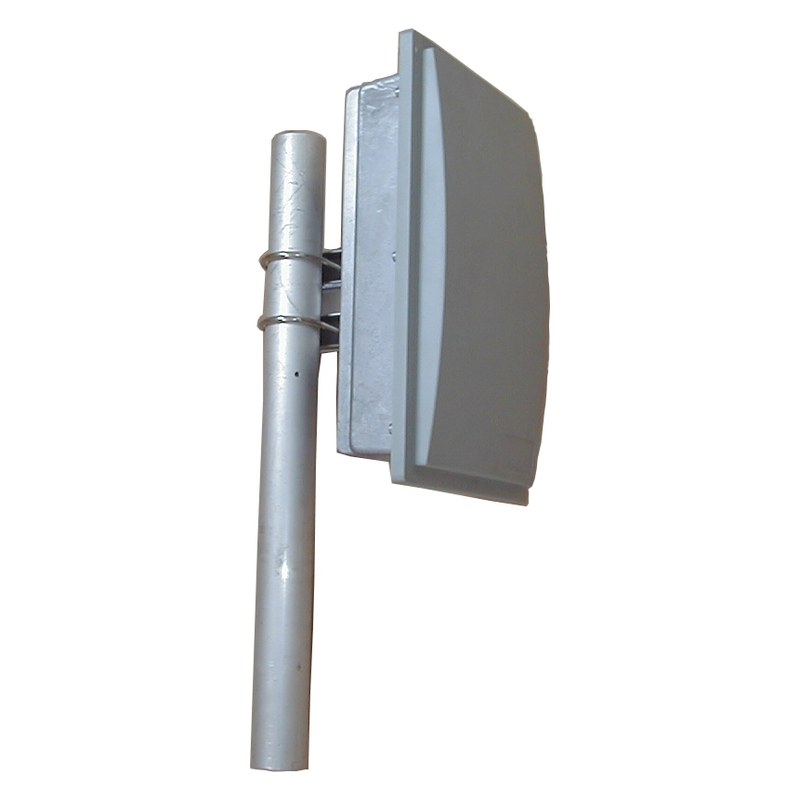

KADAMM APW495820 — направленная антенна для сетей Wi-Fi 5 ГГц. Основные данные: полосы 4900–5850 МГц; усиление 20 дБи; луч 20° по горизонтали; поляризация вертикальная; разъём 1×SMA.
Про диапазоны: в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц. По частотам антенна перекрывает: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
Направленная антенна собирает излучение в узкий луч 20° и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Для оценки: потери в свободном пространстве на 5 км при 5,5 ГГц — около 121 дБ; две такие антенны на концах трассы возвращают 40 дБ. Кроме прямой видимости нужна свободная первая зона Френеля — в середине 5-километровой трассы её радиус около 8 м, деревья и крыши в этой зоне ослабляют сигнал.
Поляризация вертикальная, вход один — антенна для однопотоковой линии или для одного из трактов точки доступа. На встречной стороне канала антенну ставят с той же поляризацией: при развороте на 90° теряется до 20 дБ и больше.
Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 50 Вт; разъём 1×SMA. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.
Конструкция: размеры 320 × 200 × 100 мм, масса 2 кг, крепление Ø40–50 мм.
| Параметр | Значение |
|---|---|
| Диапазон частот | 4900–5850 МГц |
| Коэффициент усиления, дБи | 20 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 20° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA или по заказу |
| Размеры (В × Ш × Г) | 320 × 200 × 100 мм |
| Масса антенны | 2 кг |
| Крепление на трубу | Ø40–50 мм |
Направленная антенна — для радиомостов между зданиями, выноса сети на удалённый объект, подключения камер видеонаблюдения и шлагбаумов, а также для приёма сигнала далёкой точки доступа.
По частотам антенна работает с оборудованием: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.
Диапазон. Антенна должна перекрывать полосы точки доступа: 5 ГГц.
Тип. Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.
Разъём и кабель. Разъём 1×SMA; кабель — как можно короче, особенно на 5 ГГц.
Установка. Крепление Ø40–50 мм; на улице — заземление и герметизация разъёмов.
Антенна КАДАММ APW495820, монтажный комплект на трубу Ø40–50 мм.
| Параметр | APW495820 | AOW4958-11 | APW496016 | APWD496123 | APW496123 | APWD485916 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 4900–5850 МГц | 4900–5850 МГц | 4900–5500 / 5500–6000 МГц | 4900–5150 МГц | 4900–5500 / 5500–6100 МГц | 4800–5950 МГц |
| Поляризация | вертикальная | две линейные (V+H) | вертикальная | две линейные (V+H) | вертикальная | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 20° | 360° | 20° | 12° | 12° | — |
| Коэффициент усиления | 20 дБи | 11 дБи | 16 дБи | 20,5 дБи | 23 дБи | 16 дБи |
| Тип | направленная антенна Wi-Fi | всенаправленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM APW495820 работает в полосах 5 ГГц, разъём — 1×SMA. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.
Обратите внимание на тип разъёма: у роутеров часто стоят «обратные» RP-SMA и RP-TNC, которые не стыкуются с обычными SMA и TNC; при несовпадении понадобится переходник или кабель с нужными разъёмами. Пришлите модель оборудования — проверим совместимость.
Дальность определяет энергетика линии: мощность передатчика плюс усиление двух антенн минус потери в свободном пространстве и кабелях должны превышать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 5,5 ГГц потери свободного пространства — около 121 дБ, антенны KADAMM APW495820 дают в сумме 40 дБ.
Второе условие — прямая видимость со свободной первой зоной Френеля: в середине трассы 5 км её радиус около 8 м, поэтому антенны поднимают над деревьями и крышами с учётом их роста. Пришлите координаты и высоты точек установки — посчитаем линию и запас по сигналу.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.
Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.
Возможность наружной установки зависит от исполнения — уточняйте у менеджера. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.
Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
Артикул для заказа — KADAMM APW495820, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW495820 могут уточняться без уведомления.
Поставляем KADAMM APW495820 — направленная антенна Wi-Fi 4900–5850 МГц, 20 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
