KADAMM APWD485916 — направленная антенна Wi-Fi 4800–5950 МГц, 16 дБи, 2 порта

KADAMM APWD485916 — направленная антенна для сетей Wi-Fi 5 ГГц. Основные данные: полосы 4800–5950 МГц; усиление 16 дБи; поляризация две линейные (V+H); 2 входа; разъём 2×N.

Для KADAMM APWD485916 опорные цифры — коэффициент усиления 16 дБи и 2 порта. У KADAMM APWD485916 полоса 4800–5950 МГц, у KADAMM APW496016 — 4900–6000 МГц.

В полосе 5 ГГц десятки каналов, и для скорости их объединяют в широкие каналы 40, 80 и 160 МГц; обратная сторона — затухание: при равной дальности потери в свободном пространстве больше примерно на 7 дБ, чем на 2,4 ГГц. По частотам антенна перекрывает: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.

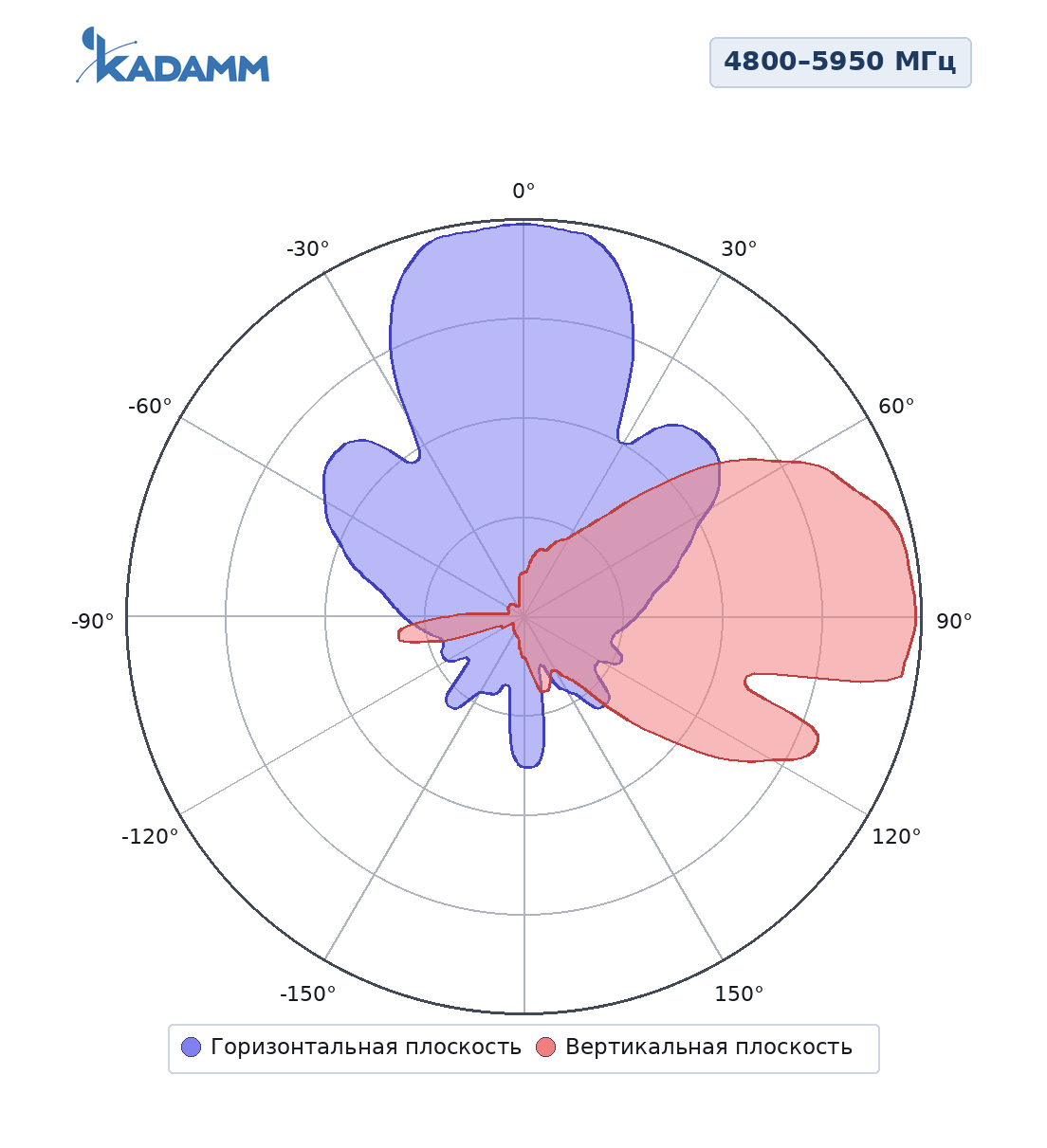

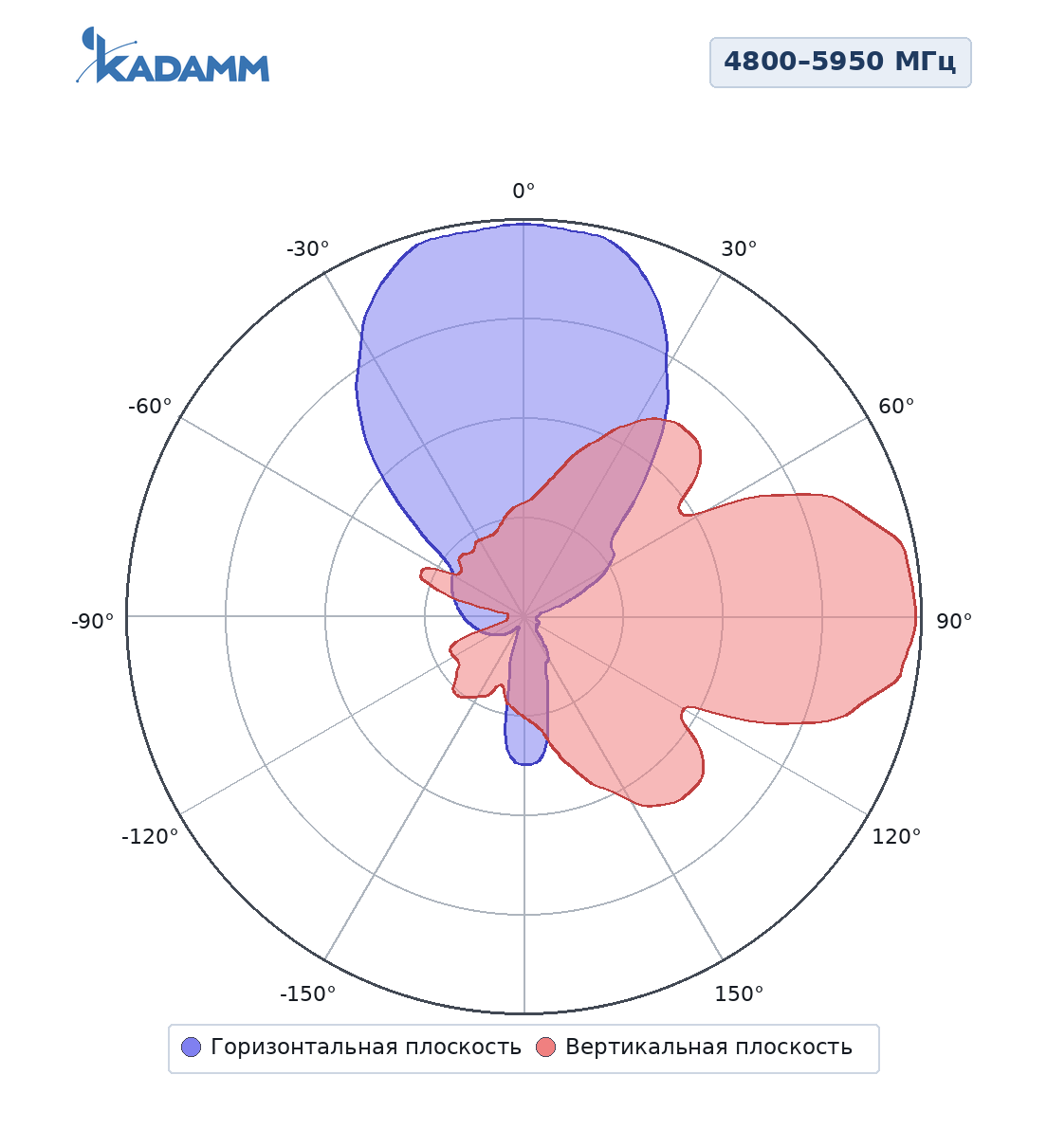

Направленная антенна собирает излучение в узкий луч и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Порядок величин такой: при 5 км и 5,5 ГГц потери распространения в свободном пространстве около 121 дБ; две такие антенны, установленные на обоих концах, дают обратно 32 дБ. Одной прямой видимости мало: первая зона Френеля тоже должна быть свободна — на середине трассы длиной 5 км её радиус порядка 8 м, а попавшие в неё деревья и крыши ослабляют сигнал.

Антенна совмещает две линейные поляризации (V+H) и тем самым образует два независимых канала MIMO 2×2: точка доступа ведёт два потока одновременно и удваивает скорость при той же ширине канала; развязка входов — не менее 28 дБ. Антенна на противоположном конце линии нужна с такими же двумя поляризациями.

Тракт: КСВН не более 2 — отражается не более 11 % мощности; допустимая мощность 50 Вт; разъём 2×N, вывод снизу. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.

Конструкция: размеры Ø134 × 215 мм, масса 0,85 кг, крепление Ø35–70 мм, механический наклон ± 18°, ветер до 60 м/с, рабочая температура −40…+100 °C. На улице разъёмы после монтажа герметизируют, антенну и опору заземляют, кабель крепят к мачте хомутами.

Направленную антенну применяют для радиомостов между зданиями, для подключения камер видеонаблюдения и шлагбаумов, для выноса сети на удалённый объект и для приёма сигнала от дальней точки доступа.

Антенна совместима с оборудованием Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140) и Wi-Fi 5 ГГц (каналы 149–165); точка доступа или роутер должны иметь столько же радиотрактов и такой же тип разъёма.

Диапазон. Полосы точки доступа (5 ГГц) должны входить в рабочий диапазон антенны.

Тип. Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.

Входы. Число входов антенны — по числу радиотрактов точки доступа (MIMO).

Разъём и кабель. Разъёмы — 2×N; снижение делают минимальной длины, в первую очередь на 5 ГГц.

Установка. Крепёж под Ø35–70 мм; снаружи обязательны заземление и герметизация разъёмных соединений.

Антенна КАДАММ APWD485916, монтажный комплект на трубу Ø35–70 мм.
