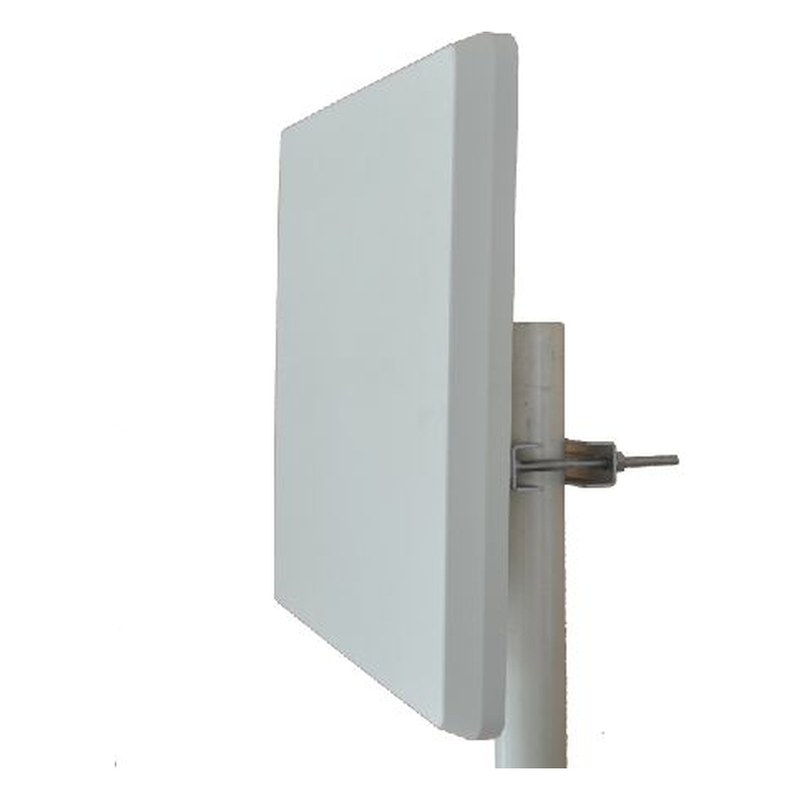

KADAMM APWX516119 — двухдиапазонная направленная антенна Wi-Fi 5125–5850 / 5850–6100 МГц, 19 дБи, 3 порта

KADAMM APWX516119 — направленная антенна для сетей Wi-Fi 5 ГГц и 6 ГГц. Основные данные: полосы 5125–5850 / 5850–6100 МГц; усиление 19 дБи; луч 22° (вертикальная поляризация) по горизонтали; поляризация ±45° и вертикальная; 3 входа; разъём 3×N.

Основные параметры KADAMM APWX516119: ширина ДН 22°, портов — 3. У KADAMM APWX516119 усиление 19 дБи и полоса 5125–6100 МГц, у KADAMM AOW5158-9-3 — 9 дБи и 5150–5850 МГц. Все частоты KADAMM AOW5158-9-3 лежат и внутри полосы KADAMM APWX516119.

Про диапазоны: в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц; полоса 6 ГГц (Wi-Fi 6E) добавляет ещё около 1,2 ГГц спектра для широких каналов. Частотный охват: Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140), Wi-Fi 5 ГГц (каналы 149–165).

Направленная антенна собирает излучение в узкий луч 22° (вертикальная поляризация) и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Порядок величин такой: при 5 км и 5,5 ГГц потери распространения в свободном пространстве около 121 дБ; две такие антенны, установленные на обоих концах, дают обратно 38 дБ. Кроме прямой видимости нужна свободная первая зона Френеля — в середине 5-километровой трассы её радиус около 8 м, деревья и крыши в этой зоне ослабляют сигнал.

Две поляризации (±45° и вертикальная) в одной антенне дают два независимых канала MIMO 2×2: точка доступа передаёт два потока одновременно, и скорость удваивается без расширения канала, развязка между входами не менее 25 дБ. На втором конце линии антенна должна иметь те же две поляризации.

Параметры тракта: при КСВН до 2 отражается до 11 % мощности; предельная мощность 10 Вт; разъёмы 3×N. На частотах Wi-Fi потери в коаксиале заметно выше, чем на сотовых, и на 5 ГГц больше, чем на 2,4 ГГц: радиомодуль располагают вплотную к антенне, а вместо длинного снижения тянут Ethernet к наружной точке доступа.

Конструкция: размеры 380 × 380 × 33 мм, масса 1,3 кг, крепление на мачту (трубу). При уличной установке разъёмы герметизируют, антенну с опорой заземляют, а кабель хомутами притягивают к мачте.

Задачи направленной антенны — радиомост между зданиями, вынос сети на удалённый объект, связь с камерами видеонаблюдения и шлагбаумами, а также приём сигнала отдалённой точки доступа.

По частотам антенна работает с оборудованием: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.

Диапазон. Рабочий диапазон антенны обязан включать полосы точки доступа — 5 ГГц и 6 ГГц.

Тип. Направленную модель применяют в линиях «точка — точка», устанавливая на обоих концах одинаковые антенны.

Входы. Количество входов антенны выбирают равным числу радиотрактов точки доступа (MIMO).

Разъём и кабель. Разъёмы — 3×N; снижение делают минимальной длины, в первую очередь на 5 ГГц.

Установка. Крепление на мачту (трубу); на улице — заземление и герметизация разъёмов.

Антенна КАДАММ APWX516119, крепёж для монтажа на мачту (трубу).
