Направленная панель Wi-Fi наружного исполнения: две линейные поляризации (V+H), диапазон 5150–5850 МГц, число портов — 2.

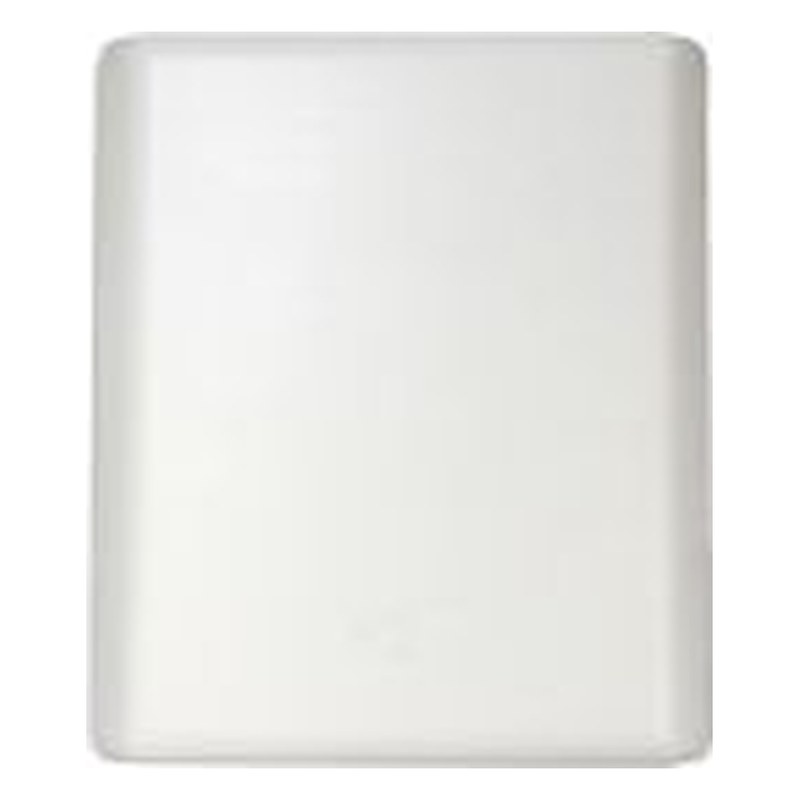

KADAMM APW515814-4 — направленная антенна для сетей Wi-Fi 5 ГГц. Основные данные: полосы 5150–5850 МГц; усиление 14 дБи; поляризация две линейные (V+H); 2 входа; разъём 2×N.
Для KADAMM APW515814-4 опорные цифры — рабочий диапазон 5150–5850 МГц и коэффициент усиления 14 дБи. У KADAMM APWD515814-3 длина 120 мм и масса 0,15 кг, у KADAMM APW515814-4 — 140 мм и 0,4 кг.
О диапазонах: полоса 5 ГГц вмещает десятки каналов, которые для скорости сводят в широкие по 40, 80 и 160 МГц; платой служит затухание — на той же дистанции потери в свободном пространстве примерно на 7 дБ выше, чем на 2,4 ГГц. Антенна работает в диапазонах Wi-Fi 5 ГГц с каналами 36–64, Wi-Fi 5 ГГц с каналами 100–140 и Wi-Fi 5 ГГц с каналами 149–165.
Направленная антенна собирает излучение в узкий луч и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Ориентир для расчёта: на дистанции 5 км и частоте 5,5 ГГц затухание в свободном пространстве составляет около 121 дБ, а пара таких антенн по концам трассы компенсирует 28 дБ. Одной прямой видимости мало: первая зона Френеля тоже должна быть свободна — на середине трассы длиной 5 км её радиус порядка 8 м, а попавшие в неё деревья и крыши ослабляют сигнал.
За счёт двух линейных поляризаций (V+H) в одном корпусе получаются два независимых тракта MIMO 2×2: два потока идут от точки доступа параллельно, скорость вырастает вдвое без расширения канала, а развязка между входами составляет не менее 23 дБ. На втором конце линии антенна должна иметь те же две поляризации.
По тракту: КСВН не выше 2,0, то есть в обратную сторону уходит не более 11 % мощности; допустимая подводимая мощность 50 Вт; подключение — 2×N. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.
Конструкция: размеры 140 × 120 × 40 мм, масса 0,4 кг, крепление Ø40–50 мм, ветер до 36,9 м/с, рабочая температура −40…+60 °C. На улице разъёмы после монтажа герметизируют, антенну и опору заземляют, кабель крепят к мачте хомутами.

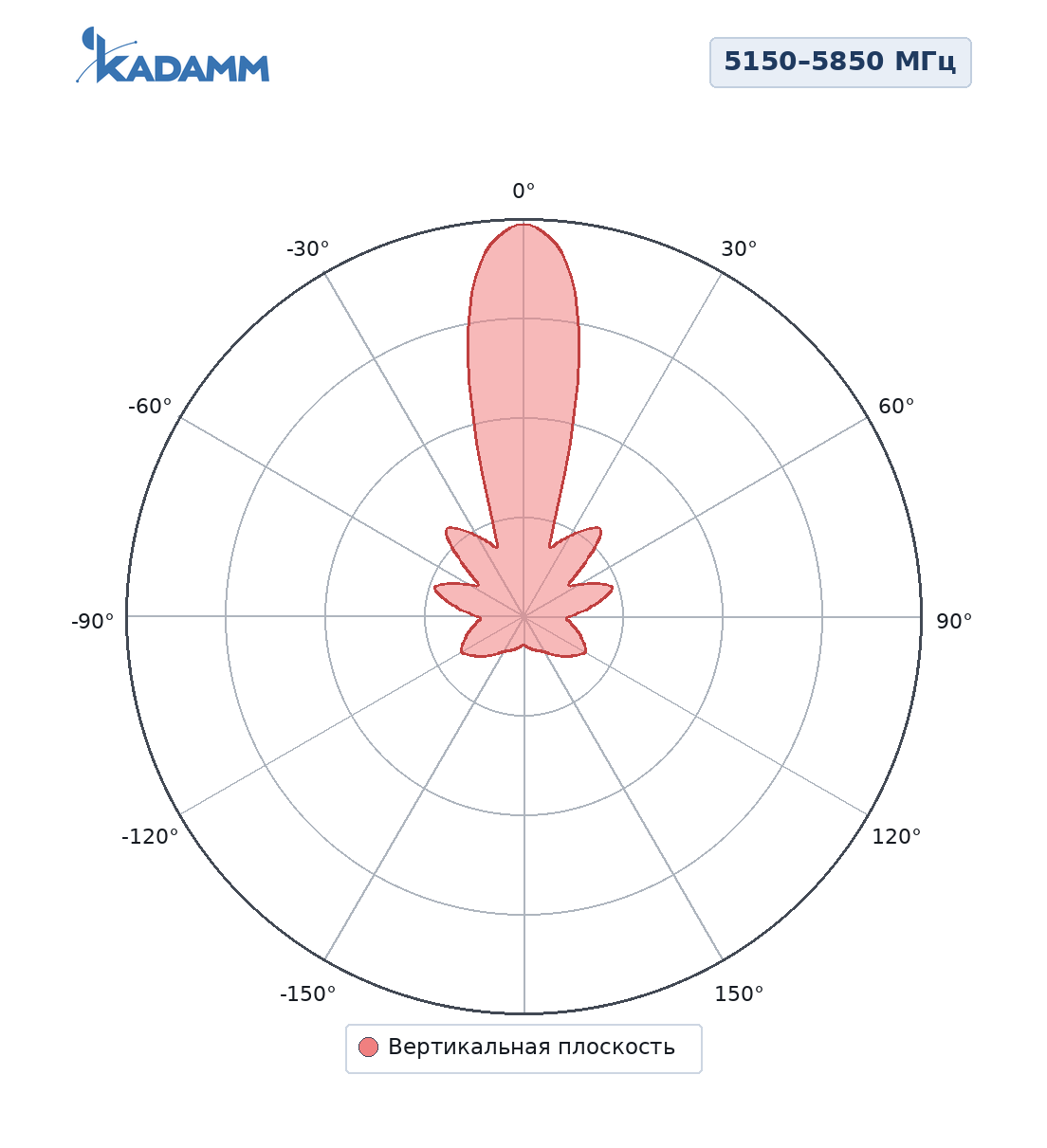

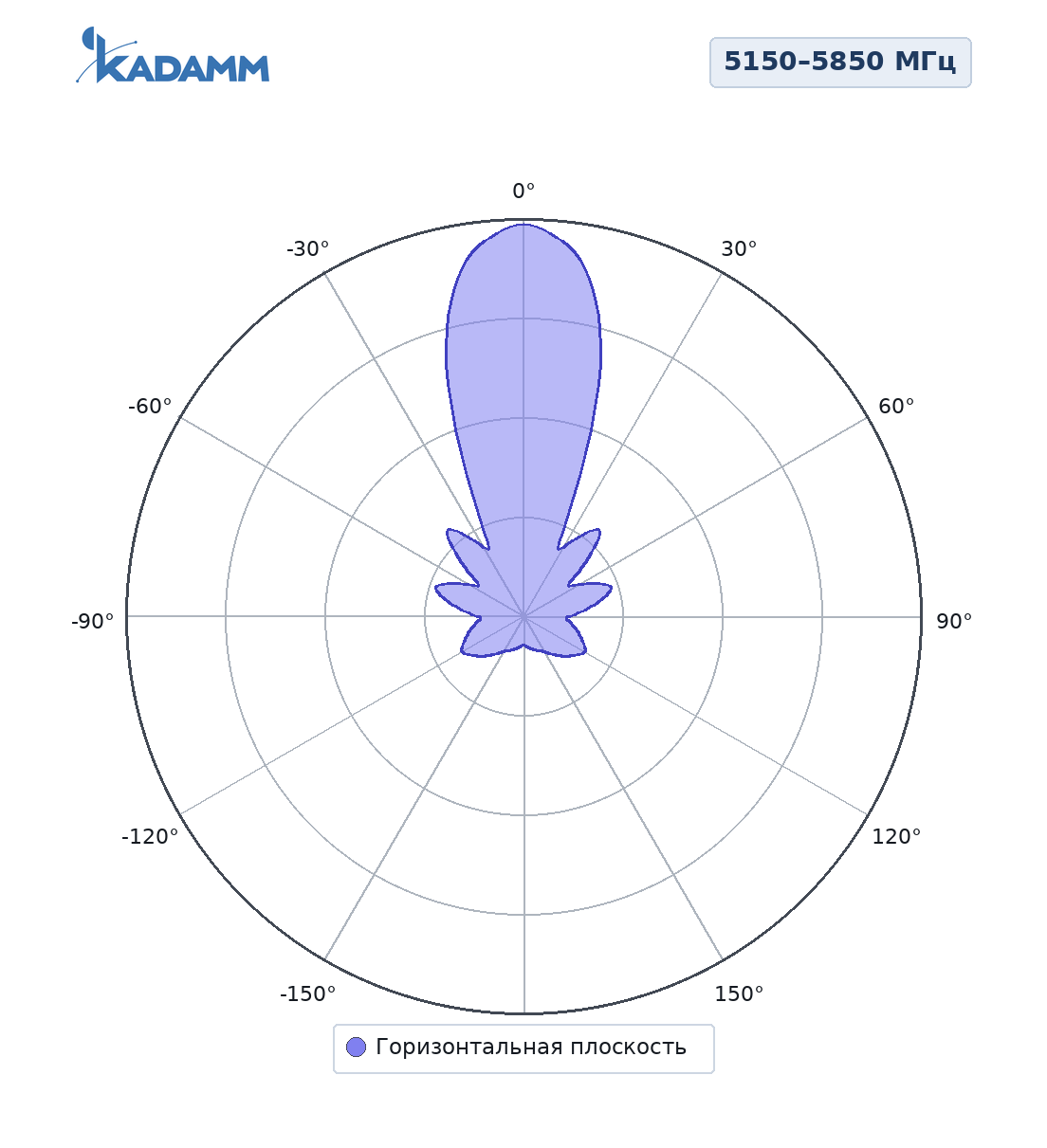

Диаграммы направленности KADAMM APW515814-4 в полосах 5150–5850 МГц, горизонтальная плоскость, 5150–5850 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 14 |
| Развязка между входами, дБ | ≥23 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 140 × 120 × 40 мм |
| Масса антенны | 0,4 кг |
| Максимальная скорость ветра | 36,9 м/с |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø40–50 мм |
Направленную антенну применяют для радиомостов между зданиями, для подключения камер видеонаблюдения и шлагбаумов, для выноса сети на удалённый объект и для приёма сигнала от дальней точки доступа.
Частотный диапазон антенны охватывает Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; подключают её к точкам доступа и роутерам с тем же количеством радиотрактов и таким же разъёмом.
Диапазон. Полосы точки доступа (5 ГГц) должны входить в рабочий диапазон антенны.
Тип. Для связи «точка — точка» выбирают направленную антенну и ставят такую же на противоположном конце.
Входы. Количество входов антенны выбирают равным числу радиотрактов точки доступа (MIMO).
Разъём и кабель. Разъёмы — 2×N; снижение делают минимальной длины, в первую очередь на 5 ГГц.
Установка. Крепёж под Ø40–50 мм; снаружи обязательны заземление и герметизация разъёмных соединений.
Антенна KADAMM APW515814-4, монтажный комплект на трубу Ø40–50 мм.
| Параметр | APW515814-4 | APWD515814-4 | APW515814-3 | APWD515814-3 | APWD5158145 | APWX515814-3 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц |
| Поляризация | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) | ±45° |
| Ширина ДН по уровню −3 дБ | — | 32° | 32° | 30° | 30° | 30° |
| Коэффициент усиления | 14 дБи | 14 дБи | 14 дБи | 14 дБи | 14,5 дБи | 14 дБи |
| Электрический наклон | — | 0°, фикс. | 0°, фикс. | 0°, фикс. | — | 0°, фикс. |
| Тип | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Условий совместимости три: тот же диапазон, то же число входов и тот же разъём. KADAMM APW515814-4 работает в полосах 5 ГГц, входов — 2, разъём — 2×N. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.
Важная деталь — тип разъёма: на роутерах часто стоят RP-SMA и RP-TNC, несовместимые с обычными SMA и TNC; выручит переходник или кабель с нужными концами.
Дальность задаёт энергетика линии: сумма мощности передатчика и усиления обеих антенн за вычетом потерь в свободном пространстве и в кабелях должна быть выше чувствительности приёмника на 10–20 дБ. На 5 км при 5,5 ГГц потери свободного пространства — около 121 дБ, антенны KADAMM APW515814-4 дают в сумме 28 дБ.
Второе условие — прямая видимость со свободной первой зоной Френеля: в середине трассы 5 км её радиус около 8 м, поэтому антенны поднимают над деревьями и крышами с учётом их роста.
Для каждого входа — свой радиотракт точки доступа; кабели берут однотипные и одинаковые по длине. При подключении не всех входов точка доступа уменьшит число потоков, и скорость снизится. Несколько сантиметров разницы в длине кабелей несущественны, а вот разный тип кабеля даст в трактах разное затухание.
Для связи «точка — точка» поляризация на двух концах одна и та же: вертикаль сопрягают с вертикалью, горизонталь — с горизонталью. Проверить, не перепутаны ли кабели, можно в интерфейсе точки доступа: при правильной коммутации уровни по трактам почти равны, а при перекрёстной один уровень заметно проседает.
Длина кабеля решает многое: потери на частотах Wi-Fi велики и растут вместе с частотой, так что на 5 ГГц они ощутимо выше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.
Снаружи точку доступа выгоднее ставить на мачте рядом с антенной, подводя к ней Ethernet с PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.
Да: рабочая температура −40…+60 °C. Готовое соединение защищают от влаги термоусадкой или самовулканизирующейся лентой, кабель прихватывают так, чтобы ветер не раскачивал его и не нагружал разъём, а петлю перед разъёмом укладывают изгибом вниз — вода скатывается с неё, минуя соединение.
Опору и антенну на ней заземляют совместно; там, где кабель входит в здание, ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
Артикул для заказа — KADAMM APW515814-4, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW515814-4 могут уточняться без уведомления.
Поставляем KADAMM APW515814-4 — направленная антенна Wi-Fi 5150–5850 МГц, 14 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
