Внешняя направленная панельная антенна Wi-Fi с вертикальной поляризацией: 4900–5500 / 5500–6100 МГц, 1 порт.

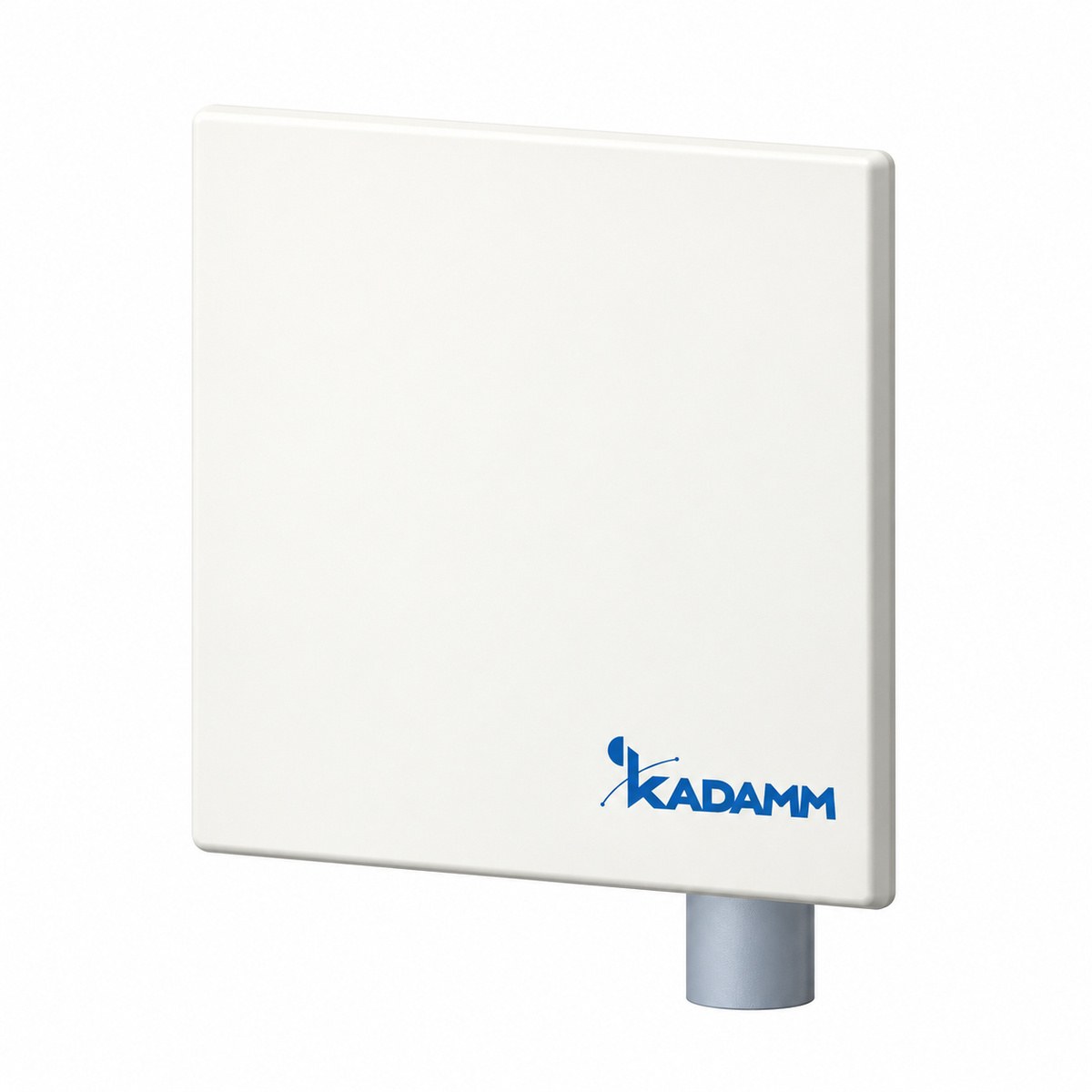

Антенна КАДАММ APW496123 — внешняя направленная панельная антенна Wi-Fi: излучающими системами 4900–5500 МГц и 5500–6100 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 22 / 23 дБи по диапазонам, ширина ДН в горизонтальной плоскости 11,5°, в вертикальной 11,5 / 10,5°. Габариты 315 × 315 × 15 мм, масса 1,1 кг. КСВН не более 2,0.

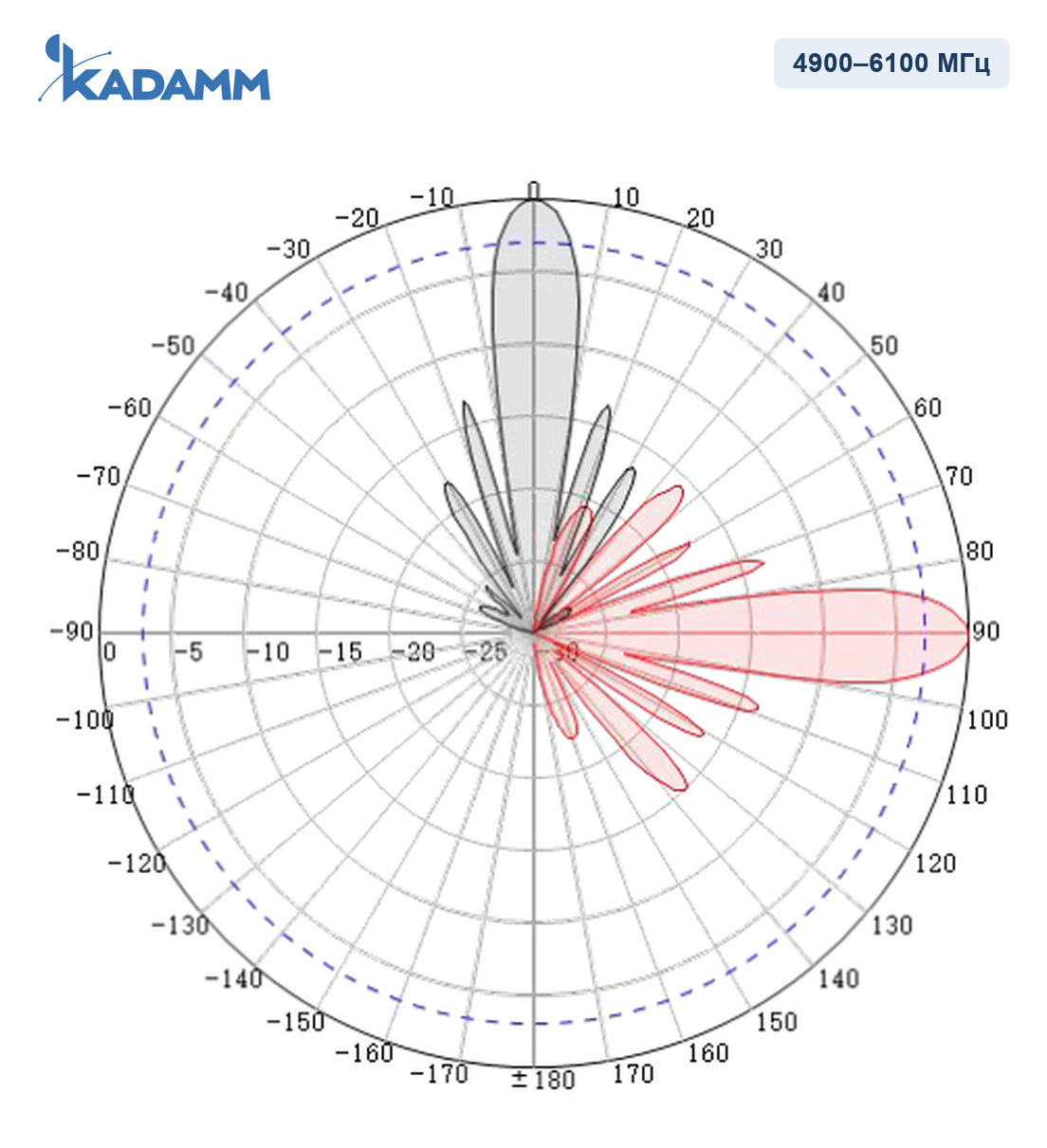

Диаграммы направленности KADAMM APW496123 в полосах 4900–6100 МГц, горизонтальная и вертикальная плоскости — нормированные, в полярных координатах.
Система 4900–5500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 22 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 11,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| КСВН | ≤2,0 |
Система 5500–6100 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 23 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 10,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| КСВН | ≤2,0 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 315 × 315 × 15 мм |
| Масса антенны | 1,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
KADAMM APW496123 работает в полосах 4900–5500 / 5500–6100 МГц: Wi-Fi 5 ГГц. Направленная антенна: луч 12°, усиление 23 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ APW496123, монтажный комплект на трубу Ø30–50 мм.

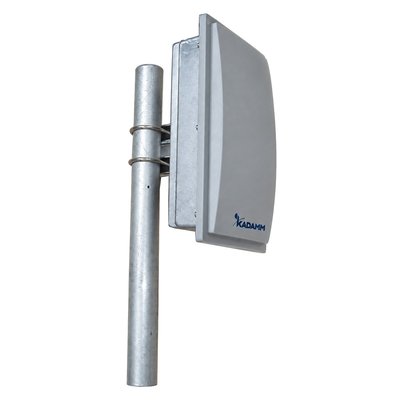

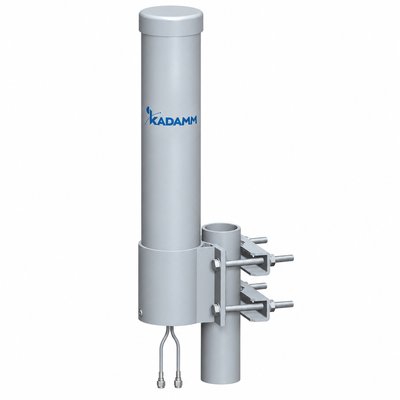

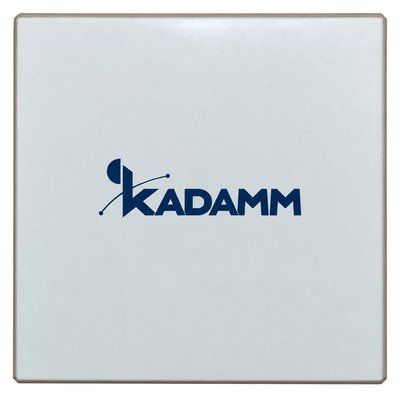

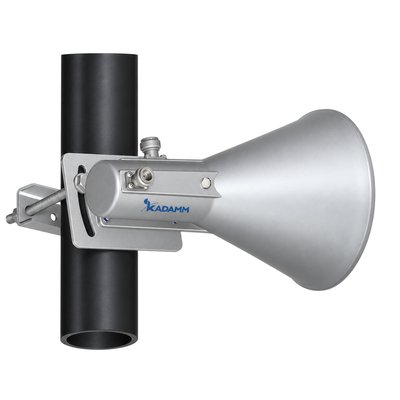

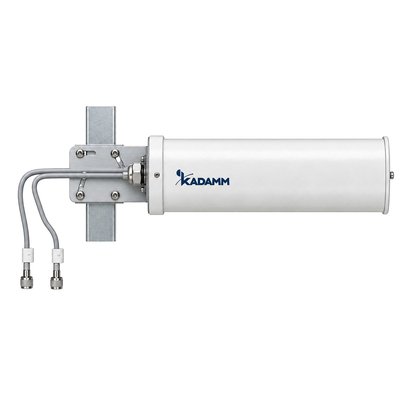

| Параметр | APW496123 | APWD496123 | APW496016 | APW495820 | AOW4958-11 | APWD485916 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 4900–5500 / 5500–6100 МГц | 4900–5150 МГц | 4900–5500 / 5500–6000 МГц | 4900–5850 МГц | 4900–5850 МГц | 4800–5950 МГц |
| Поляризация | вертикальная | две линейные (V+H) | вертикальная | вертикальная | две линейные (V+H) | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 12° | 12° | 20° | 20° | 360° | — |
| Коэффициент усиления | 23 дБи | 20,5 дБи | 16 дБи | 20 дБи | 11 дБи | 16 дБи |
| Тип | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | всенаправленная антенна Wi-Fi | направленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM APW496123 покрывает Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 149–165.
У KADAMM APW496123 — 1 × розетка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM APW496123 крепление на трубу Ø30–50 мм, размеры 315 × 315 × 15 мм, масса 1,1 кг, выдерживает ветер до 60 м/с.
У KADAMM APW496123: диапазоны 4900–5500 / 5500–6100 МГц, усиление 23 дБи, поляризация вертикальная. У KADAMM APWD496123: диапазоны 4900–5150 МГц, усиление 20,5 дБи, поляризация две линейные (V+H).
Артикул для заказа — KADAMM APW496123, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW496123 могут уточняться без уведомления.
Поставляем KADAMM APW496123 — направленная антенна Wi-Fi 5 ГГц (4900–6100 МГц), 23 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
